紧凑型直排式振动筛分过滤设备结构

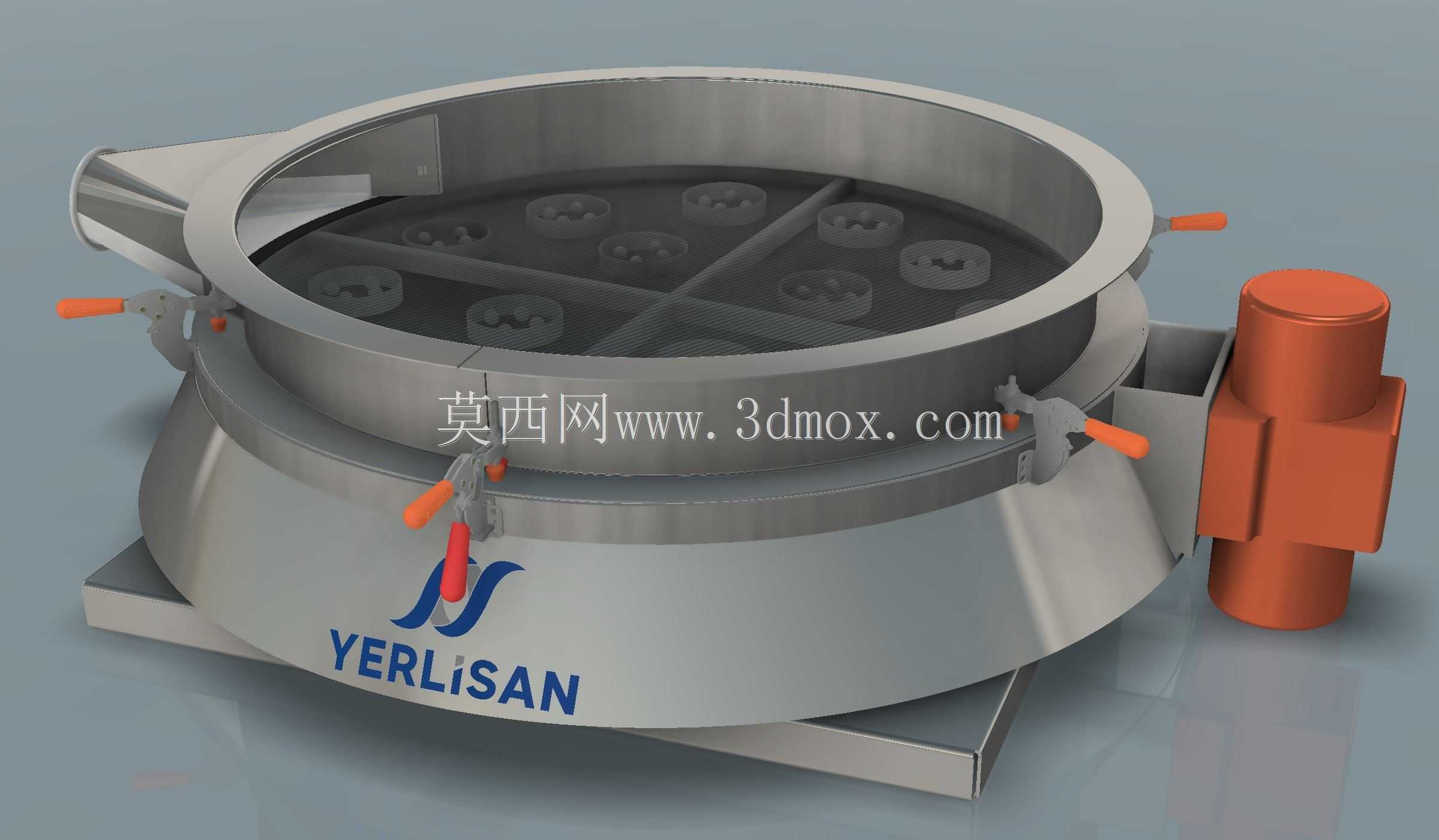

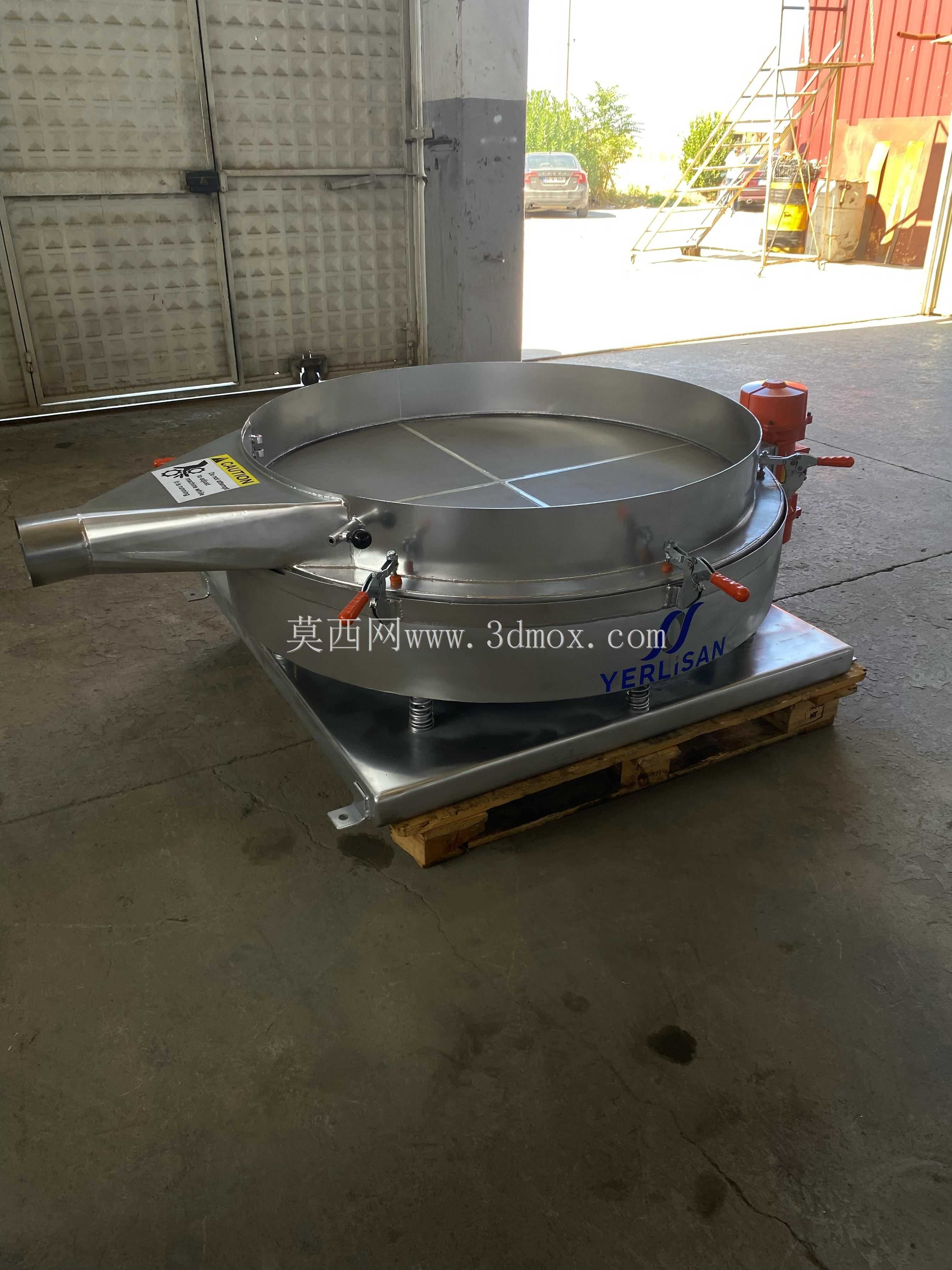

　　这款紧凑型筛分设备的三维结构，核心围绕粉体、小颗粒散料的在线筛分过滤需求设计，可直接对接上下游生产管线，在食品加工、精细化工、建材粉料、医药原料生产等场景中，承担物料除杂、粒度分级、结块打散后的筛分作业，适配生产线连续化运行的工况要求。从结构设计逻辑来看，设备采用矮式直排的筒体构型，整体安装高度远低于常规旋振筛，针对老厂房改造、现有生产线加装筛分工位的场景，能大幅压缩竖向安装空间，不需要对原有管线布局做大幅改动，降低现场改造的施工量。筛箱内部采用十字加强筋搭配多组压紧块的筛网固定结构，筛网张紧度可通过侧边快拆压杆快速调整，更换筛网时不需要完全拆解上部筒体，单人即可在短时间内完成不同目数筛网的切换，

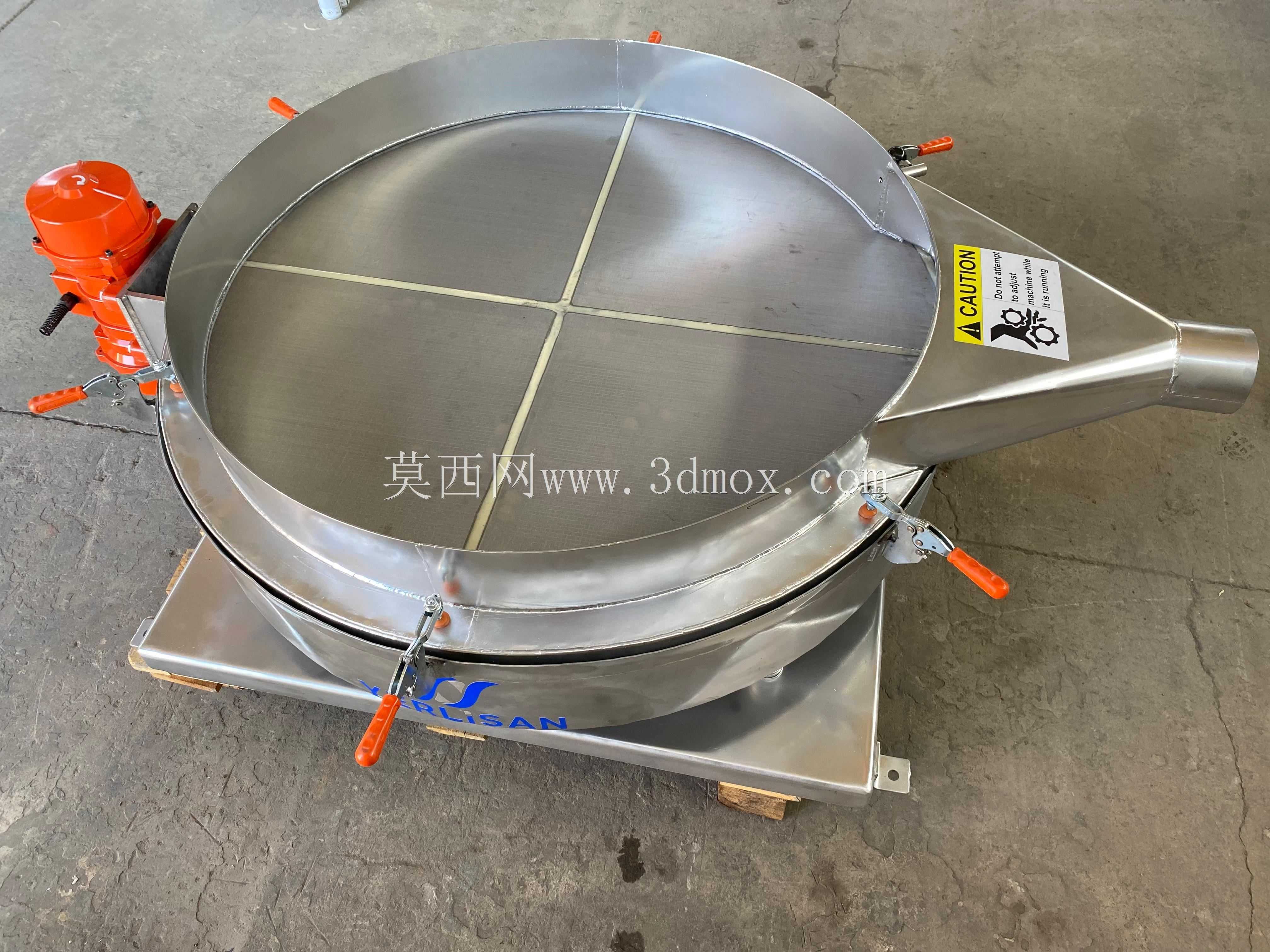

　　适配多品种物料切换生产的柔性生产需求。设备侧边外置的立式振动电机作为激振源，激振力的方向可通过调整电机两端偏心块的夹角灵活调整，针对不同流动性、不同堆积密度的物料，可匹配对应的激振参数，避免轻质物料堵网、重质物料筛分不充分的问题。筒体侧边设置的快开式卡箍结构，替代了传统的螺栓法兰连接，日常清理筛网、检查筛面破损情况时，不需要借助专用工具即可快速开启上盖，减少设备停机维护的时间。设备下部的支撑底座采用一体化焊接构型，四个安装脚预留了螺栓固定孔位，可直接固定在生产平台或者钢架基础上，底座与筛箱之间的减震结构采用高阻尼橡胶件，既能阻隔振动向基础传递，避免振动传导影响周边计量设备的精度，也能保证筛箱运行时的轨迹稳定。

　　设备的进料口与出料口均采用标准法兰接口设计，可直接对接软连接与上下游的料仓、输送设备接口，不需要额外做转接件设计。筛面的物料运动轨迹设计为短距离快速透筛，物料从上部进入筛箱后，符合粒度要求的物料快速穿过筛网从下部直排口排出，大颗粒杂质或者结块物料沿筛面坡度从侧边的排渣口排出，整个筛分过程无物料积存死角，筒体内部所有与物料接触的面均做圆弧过渡处理，避免物料挂壁残留，满足易清洁、少残留的生产要求。从安装边界来看，设备整体外径控制在1200mm级别，整体安装高度不足常规旋振筛的三分之二，侧边激振电机的外伸尺寸预留了足够的检修空间，现场布置时不需要预留过大的侧向操作空间，适合在空间紧凑的生产车间内布置。
