双层旋振筛分过滤设备结构

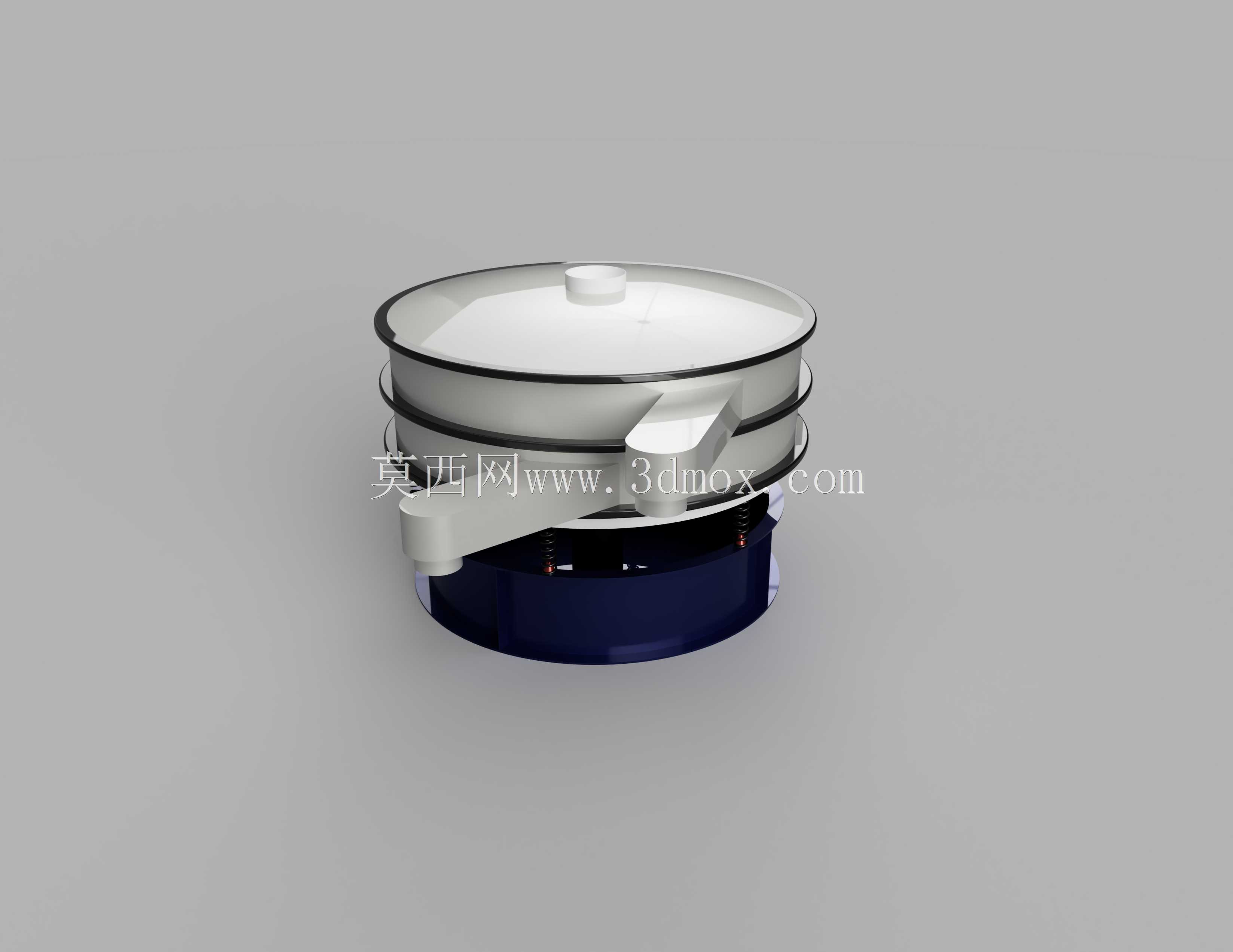

　　该结构呈现的是一台圆形双层旋振筛，主要用于细颗粒物料、粉体、浆液或少量含杂物料的分级、除杂与过滤。设备在食品添加剂、医药原料、化工粉末、金属粉、陶瓷浆料、涂料以及粮食加工等场景中较为常见，尤其适合需要在较小占地内完成两种以上粒度分离的生产线。整机采用立式圆筒布置，上部为进料与筛箱区域，中部叠置两层筛框，下部为振动源和底座，侧向设置不同高度的出料通道，使筛上物、筛下物能够按层级分别排出。

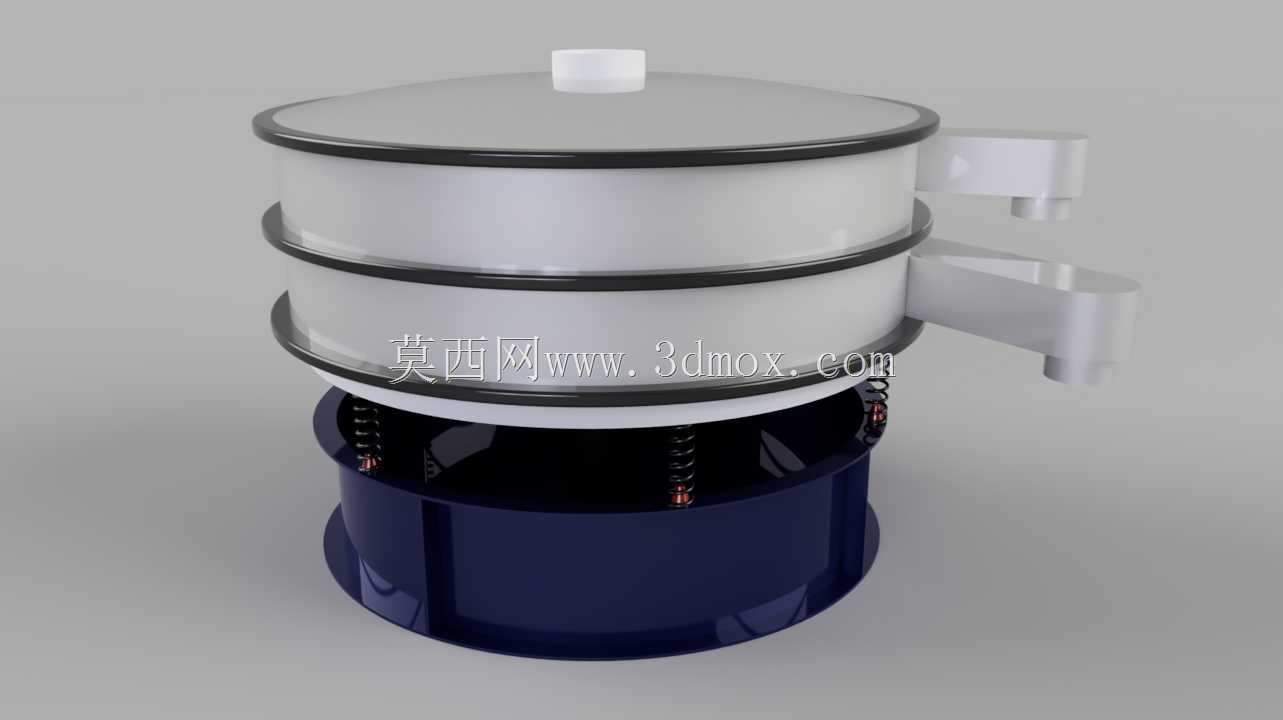

　　从建模细节看，筛盖顶部保留居中进料口，物料进入后可在密闭筛面内扩散，减少粉尘外逸。两层筛框通过箍圈和密封边叠合，边框位置形成明显的黑色压紧带，既表达了筛网压紧与防尘密封关系，也便于现场拆换筛网。每层筛框外侧延伸出倾斜出料嘴，上层与下层排料位置错开，管路或接料容器可在设备周边布置，避免不同粒度物料混流。底座为深色圆柱壳体，内部容纳振动电机及激振元件，外部可见多组螺旋弹簧，弹簧沿圆周分布，承担筛箱支承、隔振和振幅释放作用。

　　设计思路上，这类设备依靠立式振动电机上下重锤产生三维振动，使物料在筛面上同时做径向扩散、圆周运动和小幅跳跃。筛网孔径按工艺要求配置后，细粉透过筛网进入下一层或底部汇集区，粗料沿筛面运动至侧口排出。双层结构的价值在于一次进料即可完成多级粒度分离，相比串联多台单层筛，管路更短、占地更小，设备周围的检修空间也更容易规划。

　　外形边界方面，模型主体为规则圆柱，最大轮廓集中在筛框直径范围内；侧向出料嘴是主要干涉点，布置时需要在两侧预留排料、接袋或接溜管空间。底座直径略小于筛箱，弹簧外露区域应避免与平台护栏、地脚螺栓或输送设备接触。安装时设备通常置于平整地面或钢架平台，底座下方需保留检修振动电机的空间，四周按出料方向设置接料点。进料口位于顶部中心，适合与人工投料站、螺旋喂料器或缓冲料斗连接；为保证筛分稳定，上游进料应尽量连续、均匀，避免瞬时大量物料压网。

　　结构建模时需要重点关注筛框层间定位、密封圈压缩量、箍圈锁紧位置、弹簧安装角度以及出料嘴与筛框的焊缝过渡。弹簧不仅是弹性支承件，也决定振动传递效率，若底座与工作平台刚性约束不当，会把振动传递到厂房结构；若弹簧行程不足，筛箱启动停机时可能出现碰底。筛网压紧结构则影响换网效率和细粉泄漏控制，实际设计中常通过快开抱箍、橡胶密封条和张紧环配合实现。

　　该三维结构完整表达了旋振筛从进料、筛分、层级排料到振动隔振的主要组成关系，可用于设备方案沟通、产线布局校核、筛分工位示意以及通用振动筛分机械的结构参考。
