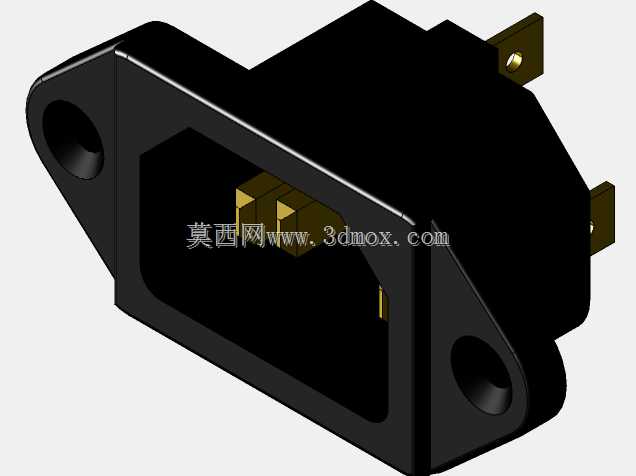

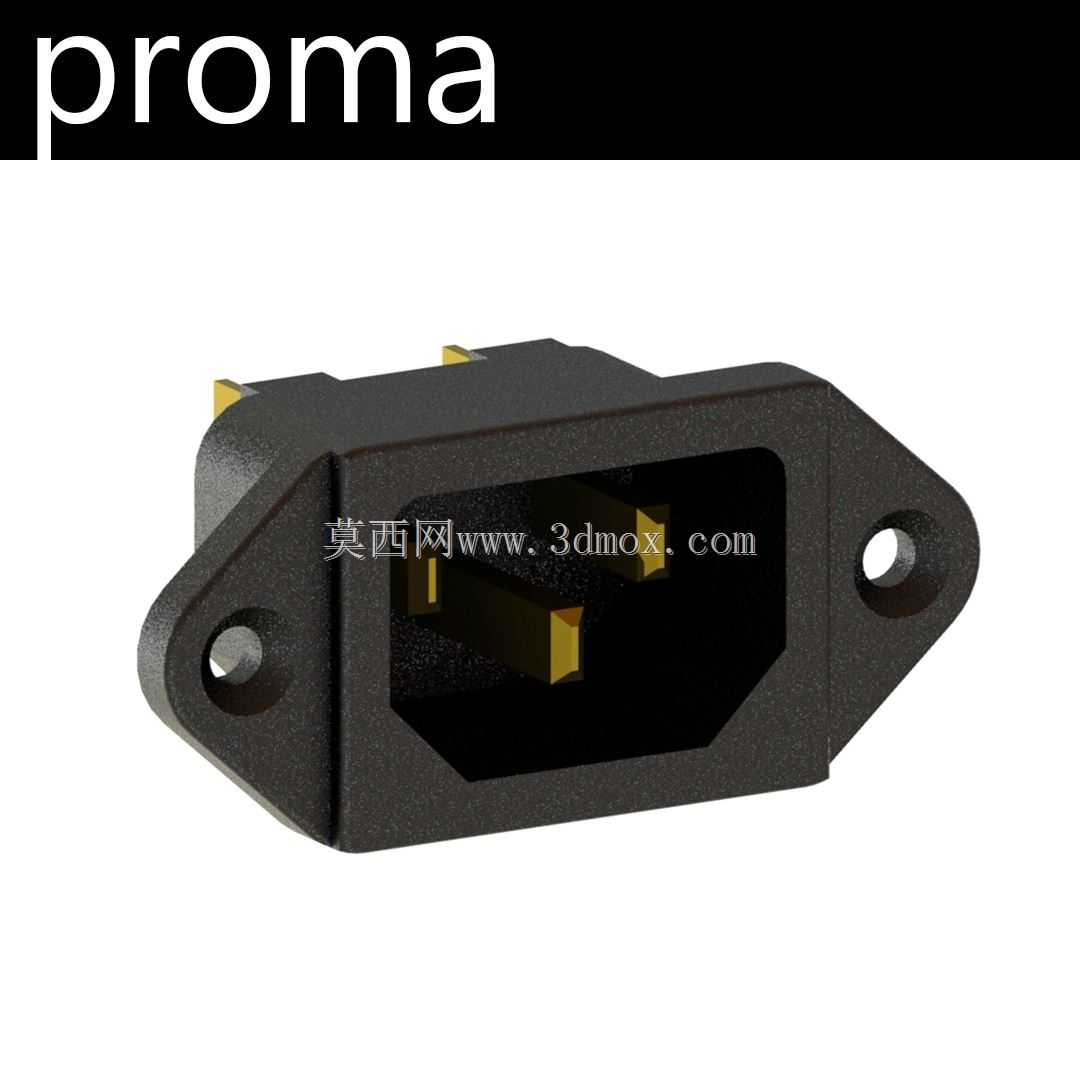

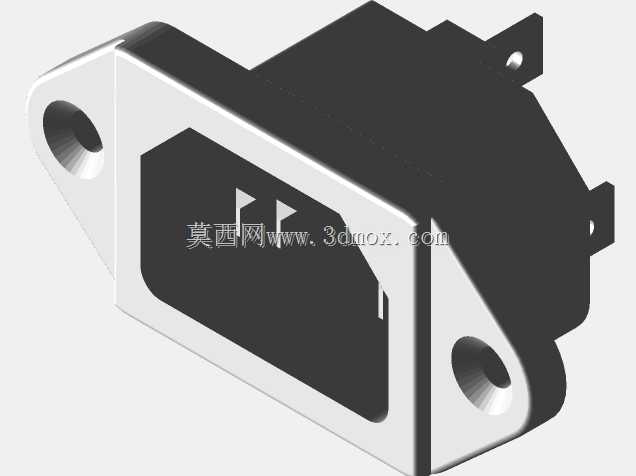

IEC320三芯250V交流公座电源接插件

　　这款AC电源公座是工业设备、民用电器领域应用极广的市电输入接插件，日常在机床控制机柜、台式工控设备、小型加工辅机、桌面型机电设备的电源输入端口都能见到同规格产品的身影，核心作用是实现设备端与市电供电线路的可靠插拔连接，同时兼顾安装固定的稳定性与长期通电的接触可靠性。从结构设计来看，这款接插件采用带两侧安装耳的法兰式外形，安装耳上预留了标准圆形螺丝过孔，适配设备壳体面板的嵌入式安装场景，安装时仅需在设备面板开出对应尺寸的矩形避让槽，将插座本体嵌入槽内后，通过两颗M3规格的盘头螺丝即可完成紧固，安装后插座与面板贴合紧密，不会出现晃动松脱的问题，安装边界完全覆盖常规设备面板的壁厚范围，适配1mm到2.5mm厚度的金属或塑料壳体面板。

　　接触端采用三芯平行排布的插片结构，三个插片分别对应火线、零线、接地保护极，插片的尺寸、间距完全符合IEC320对应规格的标准要求，插拔时的插入力与拔出力控制在合理区间，既不会因为插拔过松导致接触不良打火，也不会因为插拔过紧造成使用不便，接地极的插片长度略长于零火极，能够实现插接时接地先接通、拔出时接地后断开，满足电气安全的强制要求。插座本体采用耐温阻燃的黑色工程塑料注塑成型，外壳材质能够耐受长期通电产生的温升，同时具备一定的抗冲击性能，在设备日常搬运、轻微磕碰的场景下不会出现壳体开裂的问题，插片与内部导电件采用铆接工艺连接，导电件选用高导电率的铜质材料并做表面镀层处理，长期使用不易氧化，能够稳定承载额定电流下的通电需求，

　　避免接触电阻过大导致的发热问题。在实际选型应用中，这类插座需要匹配对应规格的品字尾电源线使用，广泛适配各类需要AC250V市电输入的机电设备，建模时完整还原了插座的安装孔位、插片位置、壳体外形的所有细节，结构工程师在做设备面板布局、电源走线设计时，可以直接调用该模型完成干涉检查、安装位预留的工作，不需要反复测绘实物尺寸，能够有效缩短设备结构设计的周期，避免因为安装位尺寸偏差导致的开模或者壳体加工返工问题。
