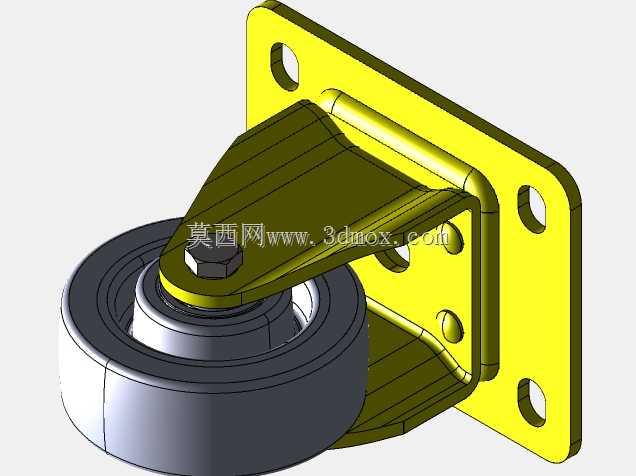

侧装式定向重载工业脚轮结构

　　这款侧装定向脚轮的结构设计，主要面向需要固定行走方向的工业设备移位场景，常见于重型工装货架、固定式工位周转设备、机床辅助接料台这类不需要转向功能、仅需沿直线推移的载具上，相比万向脚轮，定向结构在重载工况下不会出现转向机构卡滞、偏载变形的问题，推移过程的直线保持性更好，能避免设备移位时出现方向偏移剐蹭周边工位的情况。从结构拆分来看，整个部件分为安装支架、轮体、连接紧固件三个核心部分，安装支架采用折弯成型的钢板结构，安装面预留三个等距分布的沉头安装孔，适配常见的设备侧壁安装孔位，不需要额外加工过渡连接板就能直接固定在设备框架的侧立面，支架的承力段做了三角加强筋折弯结构，能分散轮体传递上来的竖向载荷，避免支架在长期重载下出现安装面变形、

　　焊缝开裂的问题，支架与轮体的连接部位采用铆接加螺栓防松的组合固定方式，轮体转动时的径向力会直接传递到支架的折弯承力面上，不会对连接螺栓造成持续的剪切应力。轮体采用包胶结构，内层是硬质金属轮芯保证径向承载强度，外层是高耐磨聚氨酯材质，推移时不会划伤环氧地坪、钢板地面，同时能缓冲设备移位时产生的小幅振动，轮体内部集成了双列滚珠轴承，转动阻力小，即使在满载状态下也能单人推动设备移位，不会出现轴承抱死、轮体卡滞的问题。设计时需要重点关注安装边界尺寸，支架安装面到轮体最外侧的水平距离要控制在合理范围，避免轮体转动时与设备侧壁、底部加强梁产生运动干涉，轮体的下沿突出支架底面的高度要匹配设备的设计离地间隙，既要保证设备放置时轮体完全接触地面承力，

　　也要避免支架底面剐蹭地面凸起物。这类定向脚轮通常会在设备底部对称布置四个，其中两个为定向轮、两个为带刹车的万向轮，直线推移时靠定向轮保持行进方向，需要调整位置时靠万向轮转向，兼顾移位效率和停放稳定性，建模时需要还原支架的折弯圆角、安装孔的沉头结构、轮体与支架的装配间隙，保证装配后各部件不存在干涉，能直接用于设备的整体装配校验。
