多层堆叠式绕组结构装配组件设计

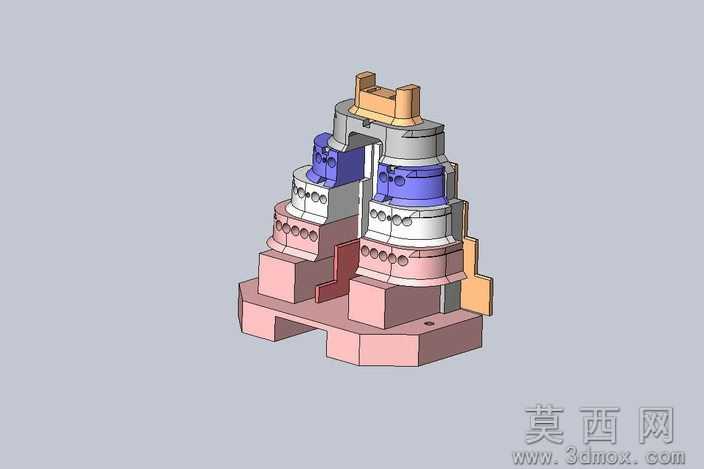

本作品为多层堆叠式绕组结构装配组件的三维建模成果，建模过程中依托参数化设计逻辑完成整体结构搭建，首先对绕组组件的分层承载基座进行基准定位，以底部对称式支撑底座为建模原点，依次向上搭建每一层的绕组承载模块，确保各层模块的同轴度与装配对位精度符合设计要求。建模阶段针对不同功能的结构部件做了差异化的特征处理，底部基座采用加厚实体结构设计，预留装配定位孔与侧边卡接凸台，保障整体组件安装时的结构稳定性；中间分层承载段设置多组均匀排布的绕组定位槽，槽位尺寸严格匹配绕组嵌装公差，同时在层间设置阶梯式定位止口，避免层叠装配时出现错位偏移；顶部设置接线端固定座，预留接线端子安装位与走线避让空间，满足绕组组件的接线装配需求。材质渲染阶段根据部件功能区分材质表现，底部基座与层间支撑结构采用哑光工程塑料材质，调整漫反射参数模拟工业绝缘构件的真实质感；绕组定位模块采用半透明与彩色实体材质区分不同绕组回路，清晰呈现各绕组的排布位置与层间分隔关系；金属接线部位调整金属粗糙度与反光参数，还原金属导电部件的表面质感。结构设计上采用对称式分层布局，既保障了绕组排布的空间利用率，也通过层间卡接结构简化了装配流程，侧边设置的导向凸台可实现组件安装时的快速对位，各部件之间的装配间隙经过反复校核，既满足装配公差要求，也避免结构干涉。整体设计围绕绕组组件的装配便利性、结构稳定性与功能实用性展开，通过分层建模的方式清晰呈现绕组的排布逻辑，各结构特征的尺寸参数均经过合理性校验，可直接用于绕组装配工装的参考设计、绕组结构的教学演示以及相关电气构件的方案验证，模型的各部件均为可编辑参数化特征，支持后续根据实际绕组规格调整层间距、槽位尺寸与基座安装参数。
