气动三通分料阀工业设备结构设计

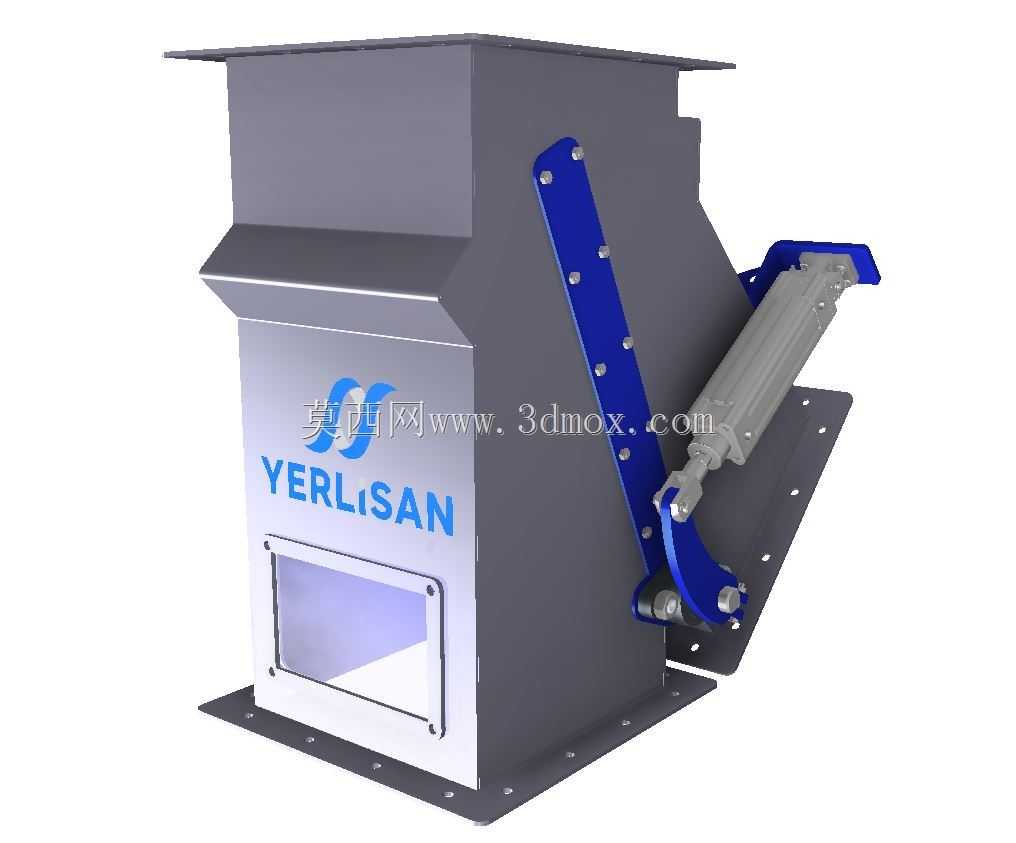

　　这款气动三通分料装置主要应用于散料输送系统的管路节点，在粮食加工、建材骨料输送、化工粉体转运、饲料生产等场景的溜管管路中承担物料流向切换的核心作用，可将上游单路输送的物料按需分配至两条下游输送支路，替代传统人工翻板的操作模式，适配重力落料、低压气力输送等多种散料输送工况。从结构设计逻辑来看，装置主体采用方箱式焊接壳体，上下端均预留标准法兰连接边，法兰边按常规溜管安装孔位排布螺栓孔，可直接与同规格方溜管对接，无需额外制作过渡连接件，安装时需保证壳体垂直偏差不超过千分之三，避免物料卡滞在阀板与壳体的间隙中。壳体侧面搭载的气动执行机构采用耳轴式安装结构，执行器缸体通过铰接支座固定在壳体侧方的加强筋板上，

　　避免执行器承受物料冲击带来的额外载荷，执行器输出端通过曲柄结构连接内部翻板转轴，转轴两端采用带防尘圈的滑动轴承支撑，可阻挡粉体进入轴承间隙造成卡涩。内部翻板采用圆弧过渡结构，边缘粘贴耐磨橡胶密封条，当翻板切换至某一工位时，密封条完全贴合壳体内壁的导流面，彻底阻断另一支路的物料通路，避免串料问题，翻板转轴的转动角度设置为0-60度，两个极限位置均设置可调限位螺栓，可根据现场管路角度微调翻板终止位置，保证密封面完全贴合。壳体正面设置的透明观察窗采用钢化玻璃材质，通过快拆压条固定，无需拆卸整体设备即可观察内部阀板位置、物料流动状态以及密封条磨损情况，日常巡检时可快速判断设备运行状态，观察窗周边做凸起挡边设计，

　　避免落料积尘覆盖玻璃表面影响观察。从安装边界来看，设备整体重心沿壳体中心线分布，侧方气动组件的外伸尺寸控制在合理范围，安装时需在侧方预留不小于300mm的检修空间，用于执行器更换、密封条维护等操作，设备底部法兰与下游溜管连接时需加装密封垫片，减少粉尘外溢。设计过程中针对散料输送的磨损问题，壳体内壁与物料直接接触的导流面均做加厚处理，可根据输送物料的磨琢性选择普通碳钢、耐磨钢或者不锈钢材质，适配不同物料的输送需求，气动执行器可配套电磁阀、磁性开关接入厂区中控系统，实现远程自动切换，也可保留手动操作接口，在气源故障时通过手柄完成应急切换，保障生产管路连续运行。
