阿玛达半自动阀体改装结构设计

　　这款阀体结构的设计初衷，是针对原有气动阀体损坏后的功能升级改造，在保留原有阀体安装适配性的基础上，拓展半自动、全自动的气路控制能力，可直接适配常规气动作业场景下的气枪控制需求，无需对原有安装基座做大规模改动。从实际应用场景来看，这类阀体可覆盖车间气动工具供气控制、小型气动执行元件的气路通断调节场景，既可以保留手动触发的操作逻辑，也能通过内部流道的结构优化，适配外接控制信号实现自动通断，满足不同工位的操作需求。

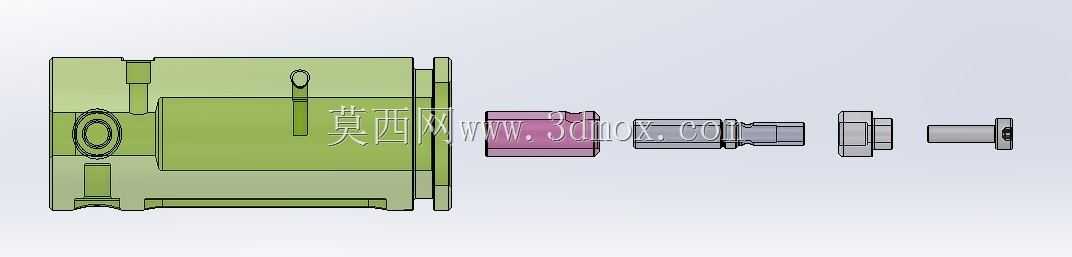

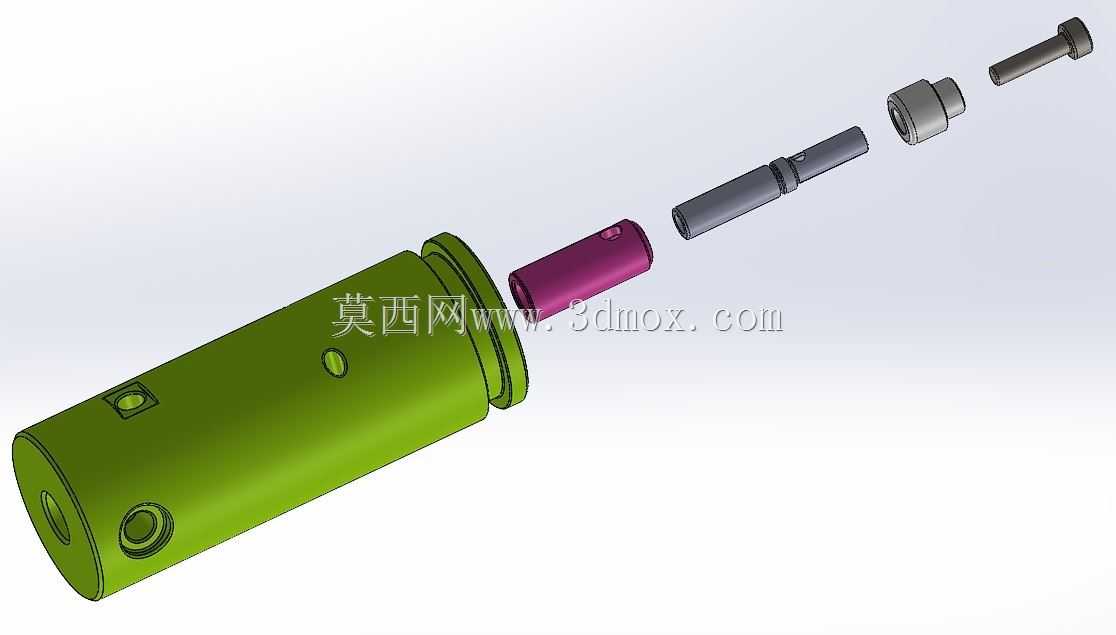

　　结构设计上，整体采用同轴式装配布局，主阀体为筒式结构，外壁预留的径向通孔分别对应进气、出气以及控制气路的接口，接口孔径匹配常规气动管路的快插接头尺寸，安装时可直接对接现有车间的压缩空气管路，无需额外加工转接件。内部组件依次排布阀芯、复位弹性件、密封衬套以及端部锁紧螺母，各零件的配合公差按照气动元件的常规密封要求设定，阀芯与阀体内腔的配合间隙控制在0.02-0.03mm区间，既保证阀芯动作的顺滑性，也能避免压缩空气泄漏，满足常规0.4-0.8MPa车间供气压力下的密封要求。

　　设计过程中优先考虑了原有阀体的安装边界，主阀体的外径、总长度以及接口位置完全匹配原有损坏阀体的安装尺寸，替换时可直接装入原有安装位，端部锁紧螺母的螺纹规格与原有阀体一致，无需重新加工安装螺纹。阀芯的行程设计兼顾手动操作的按压手感与自动控制的响应速度，行程控制在5mm以内，保证触发时的气路导通速度，复位弹簧的弹力经过匹配，既可以在松开触发后快速切断气路，也不会导致按压力度过大增加操作人员的疲劳感。

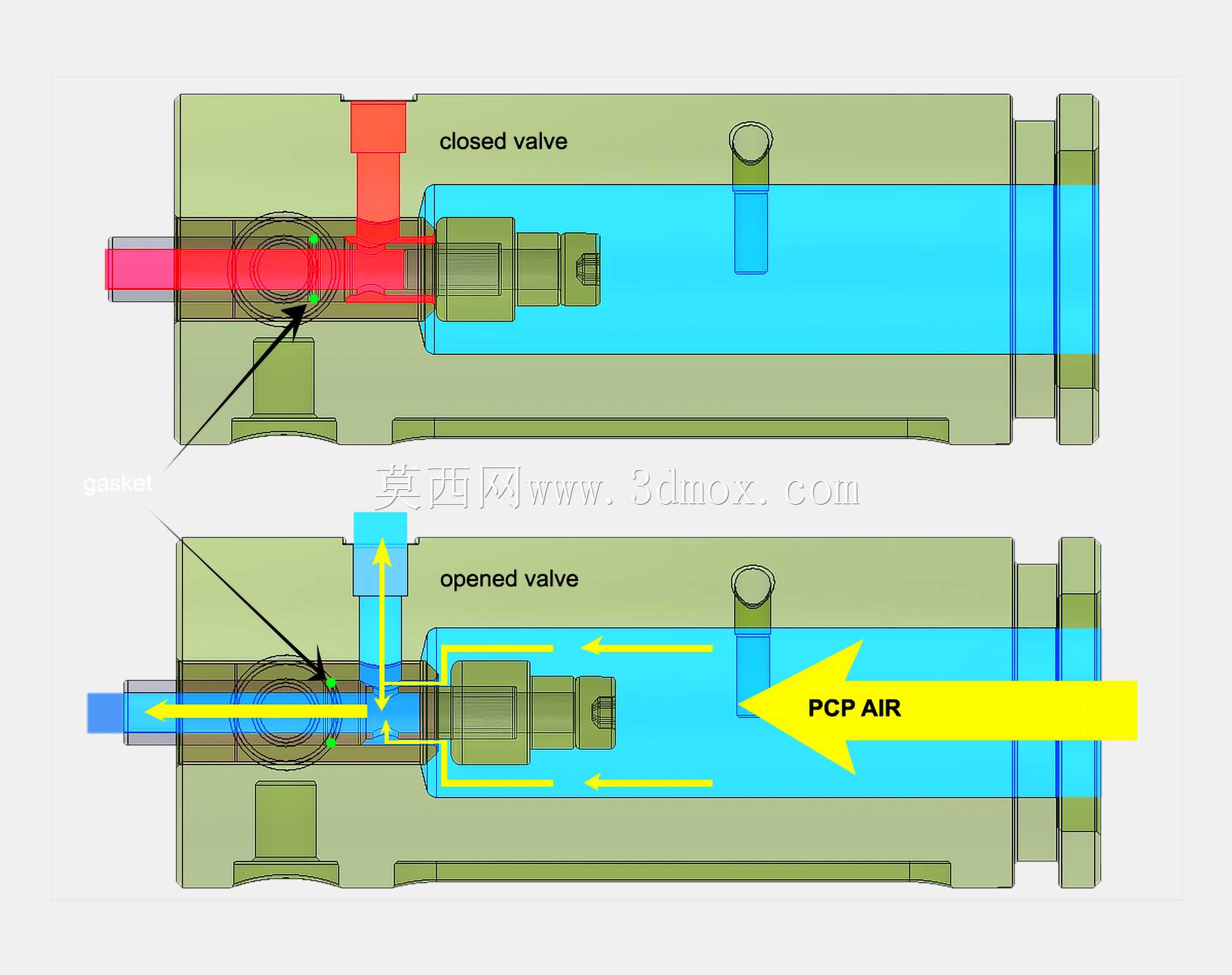

　　从功能特性来看，这款改装阀体既可以通过手动按压端部阀芯实现气路的点动控制，适配常规手动气枪的吹尘、气动工具触发需求，也可以在控制气路接口接入电磁阀控制信号后，实现远程自动通断，适配半自动、全自动工位的气动执行元件控制需求，无需更换整套阀组即可完成功能升级。各拆分零件均采用常规机械加工可实现的结构，没有特殊的异形曲面，阀芯、阀套类零件可通过常规车削加工完成，主阀体的径向孔可通过钻削加工实现，加工门槛低，后期维护时可单独更换磨损的密封件或者阀芯组件，无需整体更换阀体，降低使用过程中的维护成本。流道设计上做了圆弧过渡处理，减少压缩空气在阀体内的压力损失，保证出气端的压力稳定，避免因为流道直角转折导致的供气压力不足问题，适配大部分常规气动作业的压力需求。
