CA6140机床配套泥浆闸阀结构设计

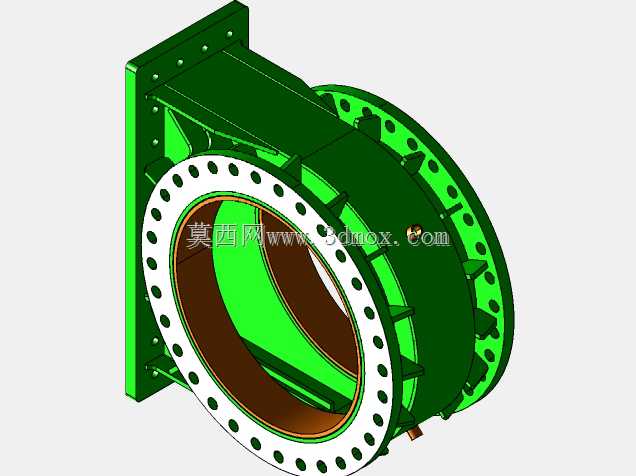

　　这款闸阀主要适配CA6140机床配套的泥浆输送管路工况，在机床切削液混合磨屑的循环输送、选矿厂尾矿浆体输送、水利工程含沙水流管控场景中都能适配，核心作用是管控管路内带固体颗粒的浆体通断，相比普通清水闸阀，其结构针对高磨蚀工况做了针对性强化。从结构设计来看，阀体采用侧置法兰安装端与环形法兰对接端的组合结构，侧方法兰为方形带安装孔布局，可直接贴合机床侧壁或管路支架的安装面做固定，对接端采用大直径环形法兰，沿圆周均匀排布螺栓孔，能和同通径的输送管路做刚性密封连接，安装时需保证两侧法兰的密封面平行度偏差不超过0.2mm，避免带压浆体从密封面渗漏。阀体内部的流道做了全通径设计，没有缩径结构，浆体通过时不会在阀腔内部形成淤积死角，

　　减少固体颗粒在阀内沉积导致的卡阀故障，阀体内壁做了加厚处理，应对浆体长期冲刷带来的磨耗，延长阀体的实际使用寿命。闸板的密封面采用堆焊耐磨合金的设计，闭合时能完全截断流道，开启时闸板完全收进阀腔上部的腔室，不会对浆体流动形成阻碍，流阻系数远小于同通径的截止阀类产品，适合大流量浆体的输送管控。从安装边界来看，侧装法兰的孔位间距匹配CA6140机床原有冷却液输出端口的安装尺寸，不需要额外做转接板即可完成装配，环形对接法兰的螺栓孔中心圆直径符合行业通用管路法兰的尺寸规范，可直接对接标准输送管道，不需要单独定制连接配件。日常使用中，该闸阀可在全开或全关工况下长期运行，不建议做节流使用，避免高速流动的浆体长期冲刷闸板密封面造成密封面磨损过快，

　　导致关闭时出现泄漏。阀杆部位采用了多重密封结构，防止带压浆体从阀杆配合间隙渗出，同时外部预留了润滑注油口，可定期加注润滑脂降低阀杆转动的摩擦阻力，即使在浆体长期浸泡的工况下也能保证闸板启闭顺畅，不会出现阀杆锈死卡滞的问题。整体结构没有复杂的异形曲面，加工时可通过普通车床、钻床完成大部分工序，后期维护时仅需更换密封件即可恢复性能，维护成本较低，适合在工矿环境较为恶劣、浆体磨蚀性较强的场景下长期使用。
