叉车双储气罐配套安装固定支架结构

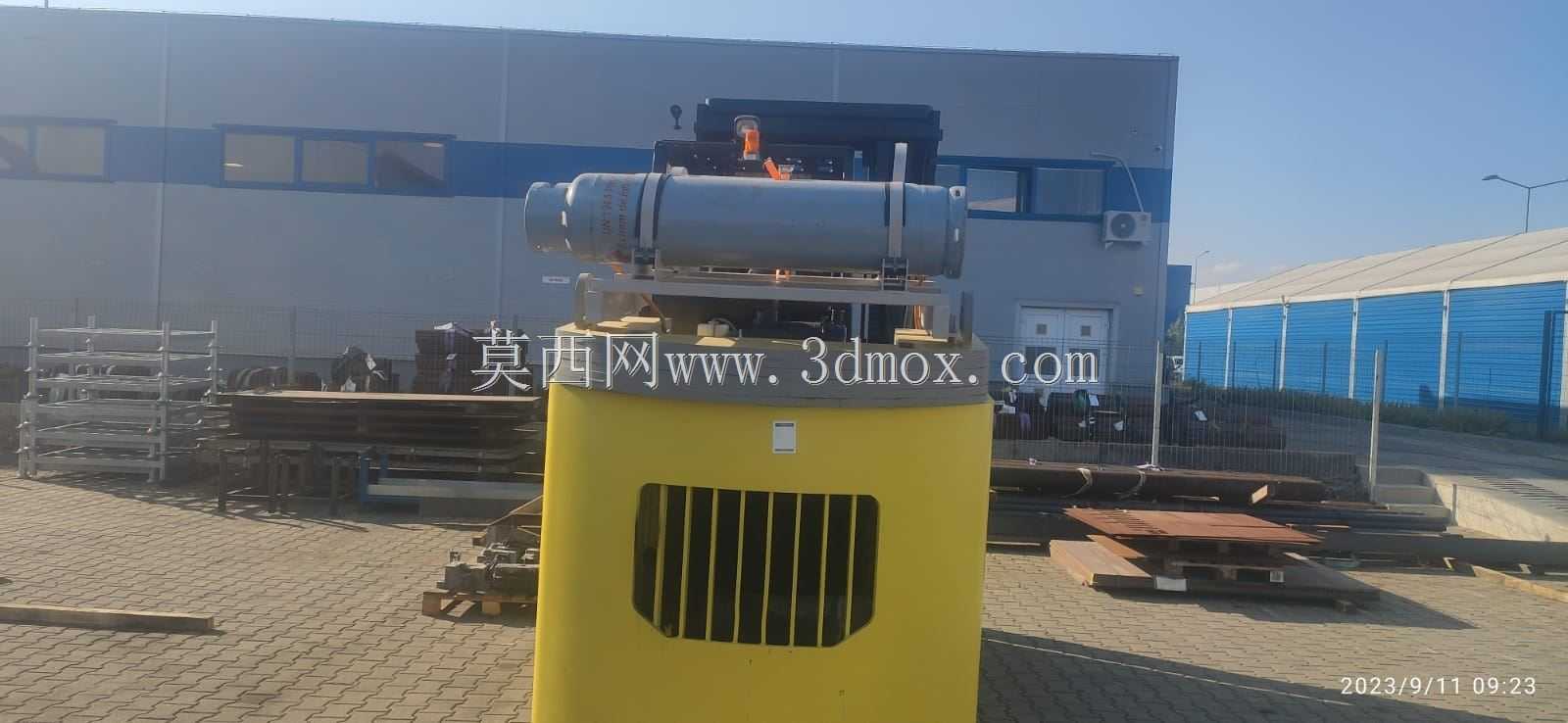

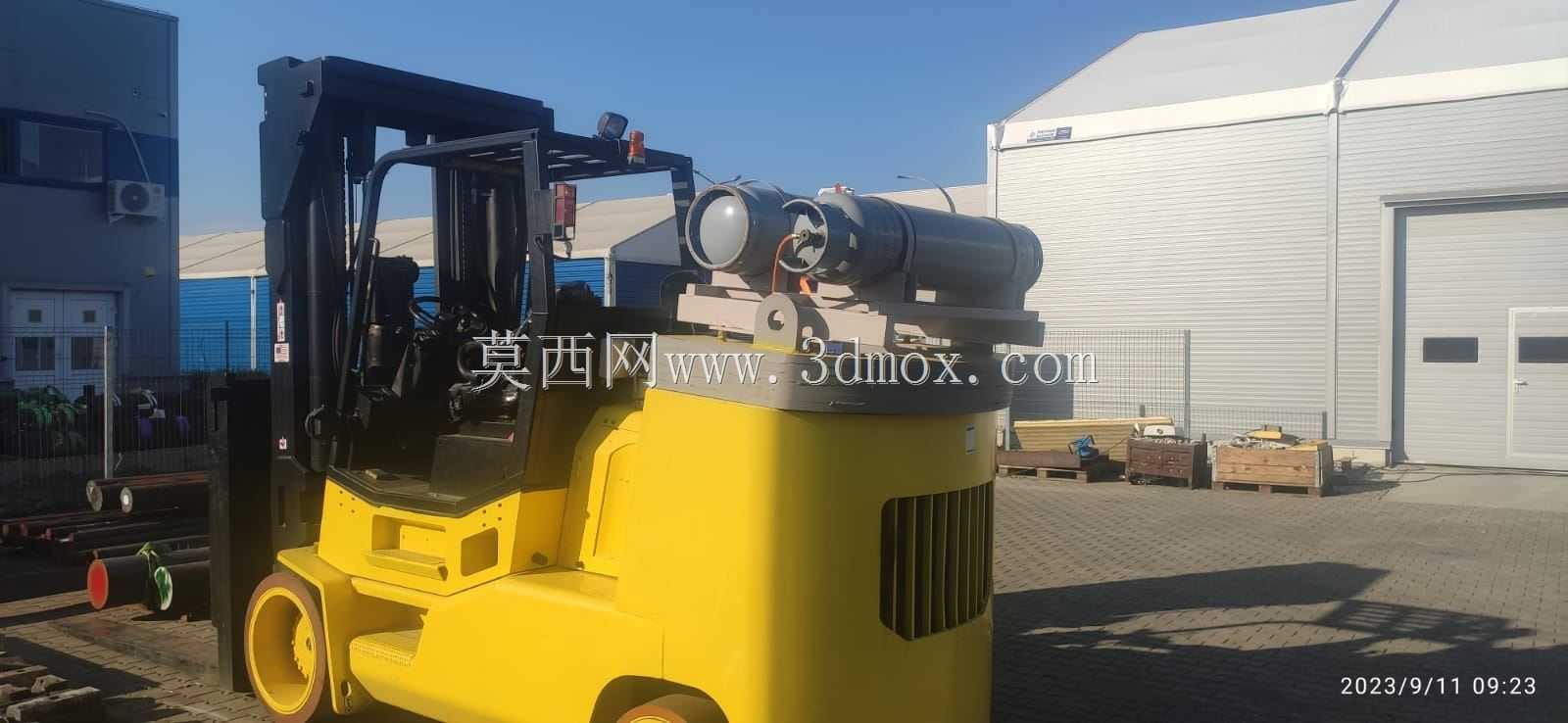

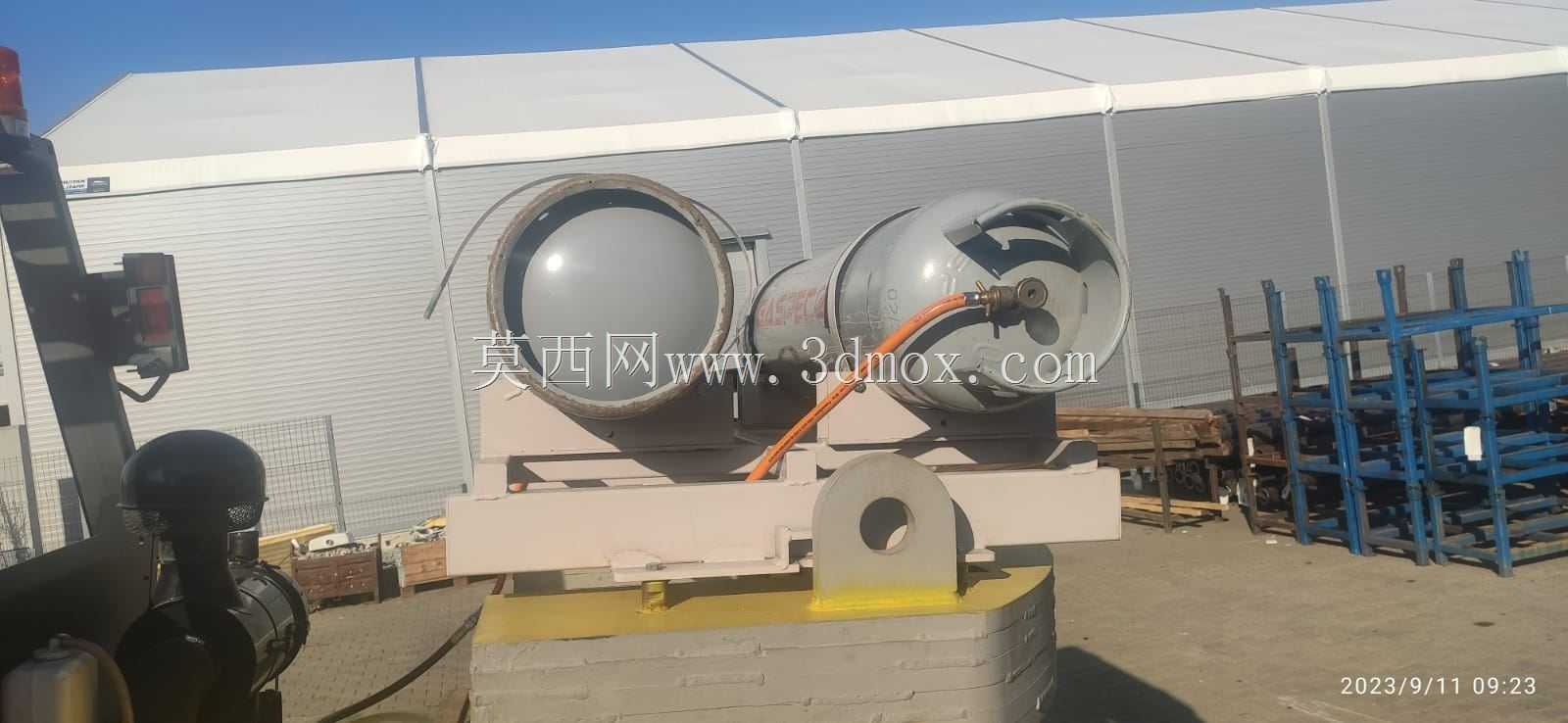

　　在厂内机动工业车辆的布局设计中，双罐体配套安装支架是平衡车载储液、储气单元与整车配重关系的核心结构件，这套支架结构针对叉车上卧式布置的两个圆柱形储装单元设计，同时兼顾安装刚性、空间利用率与整车重心匹配需求。从实际应用场景来看，该支架安装于叉车车架后部配重区域上方，一方面承担两个卧式圆柱形罐体的承载固定功能，两个罐体可分别作为液压系统储气单元、燃油储装单元使用，匹配叉车作业过程中气压制动、液压助力、燃油供给的配套需求；另一方面支架底部与配重块直接贴合安装，通过结构件的布局将罐体重量均匀传导至配重基体，避免局部应力集中导致的车架变形，同时配合整车重心后移的设计要求，平衡前部货叉载荷带来的前倾力矩，提升额定载荷下的整车稳定性。设计思路上，

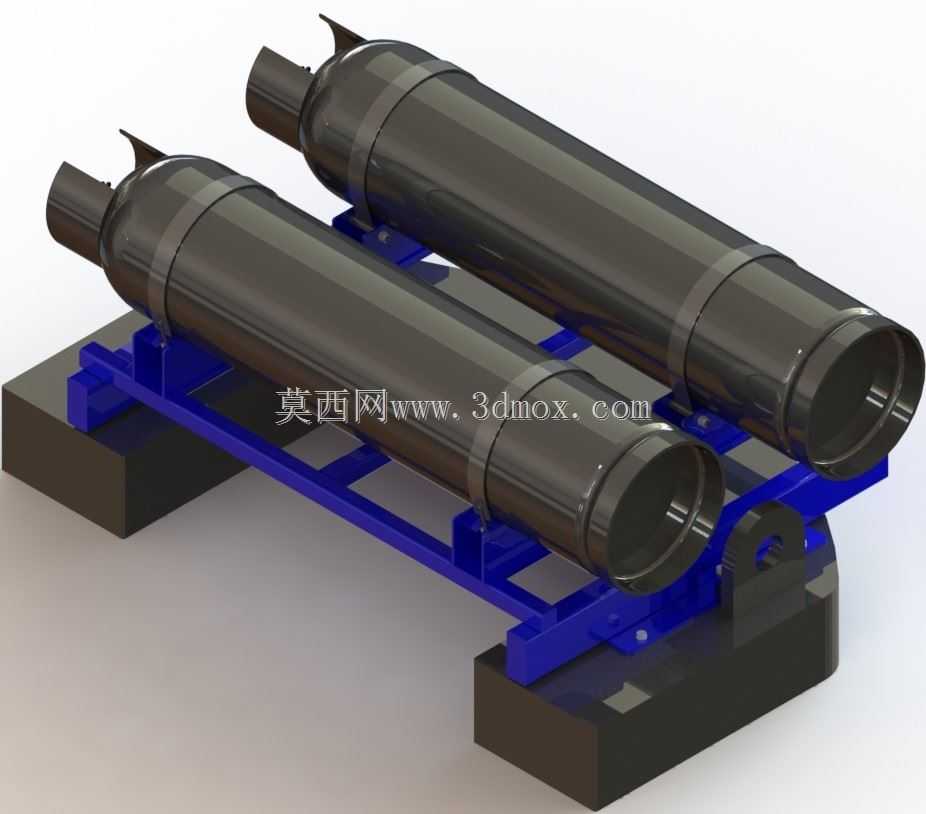

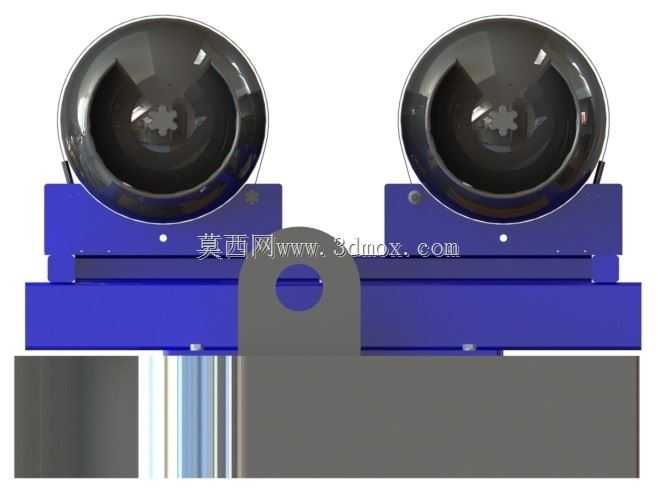

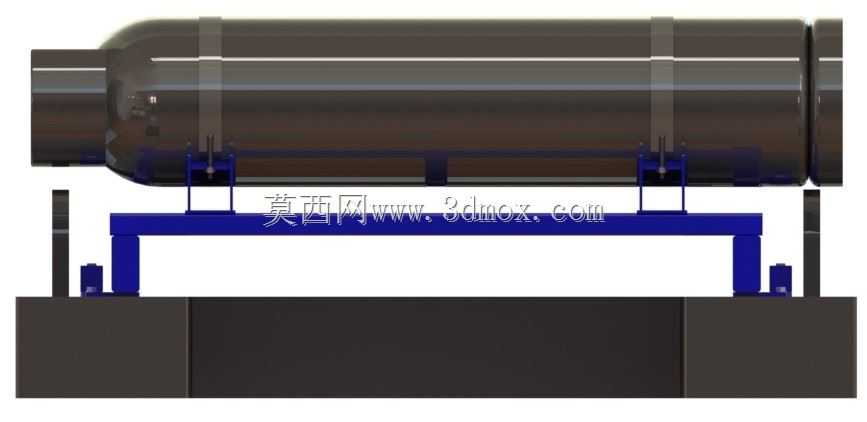

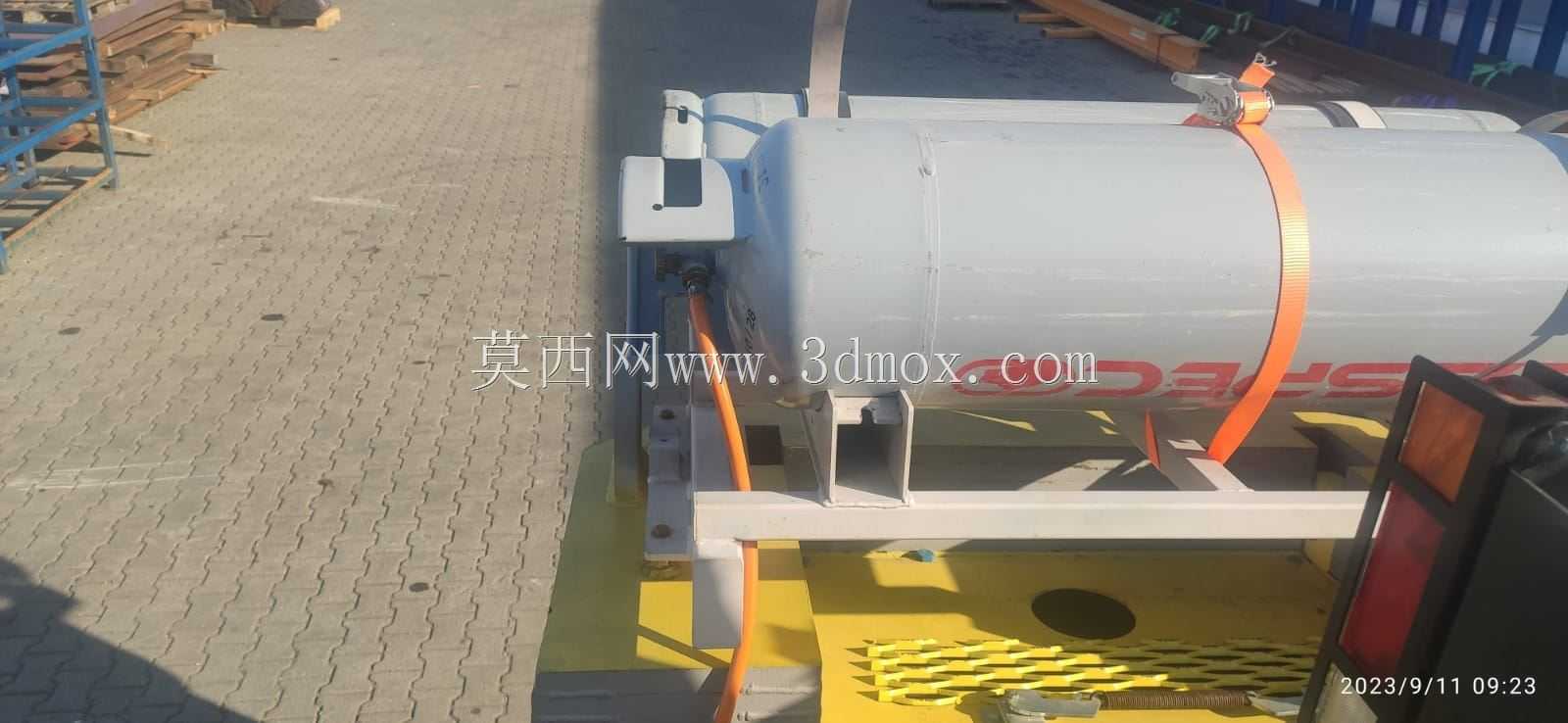

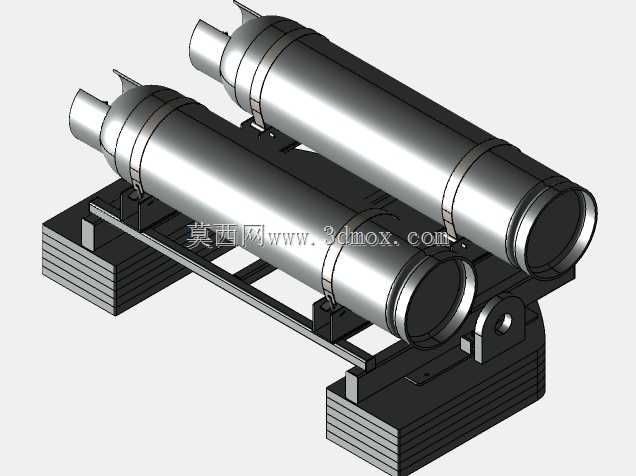

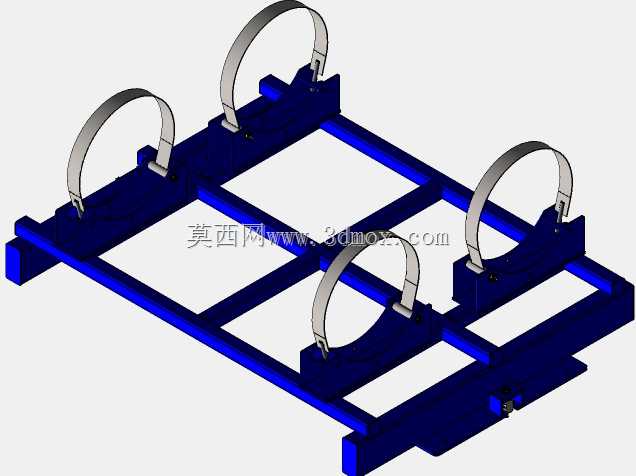

　　支架主体采用框架式焊接钢结构，底部设置整块安装基板与配重块上的安装孔位对应，通过螺栓实现刚性连接，基板上方设置两组与罐体弧度匹配的环抱式箍带安装位，每个罐体对应两道环形箍带固定，箍带与罐体接触位置预留缓冲垫安装间隙，避免车辆行驶振动过程中罐体与金属支架直接摩擦产生磨损或异响；框架侧边设置斜向加强筋连接底部基板与上部罐体支撑梁，抵消车辆起步、制动、转向过程中罐体产生的纵向、横向惯性力，防止长期交变载荷下支架焊缝出现疲劳开裂。安装边界方面，支架整体宽度匹配叉车后部配重的上部安装面宽度，长度方向覆盖两个并排卧式罐体的总长度，高度方向控制在配重块上方的预留空间内，不会超出叉车后部的外轮廓边界，避免影响车辆的后部通过性；

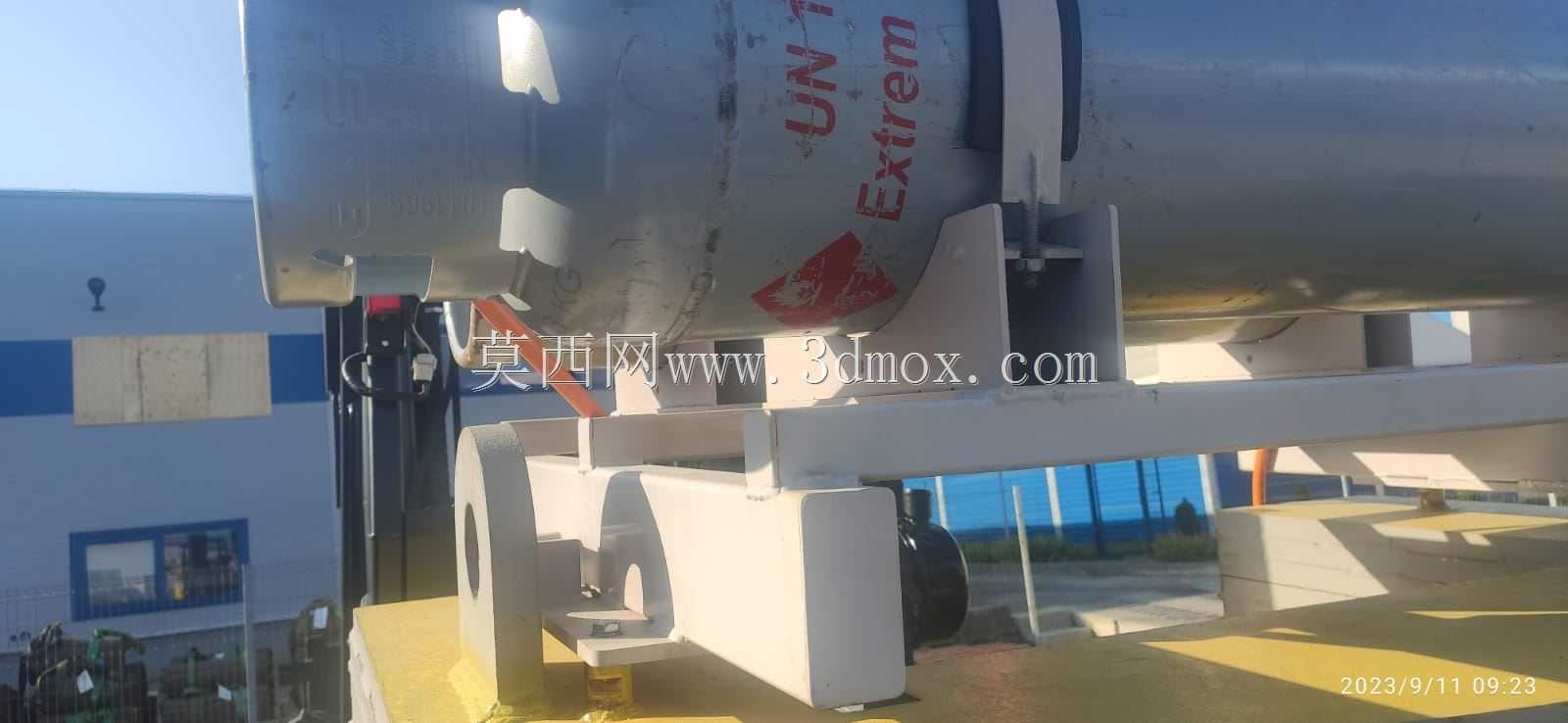

　　支架上预留的箍带安装孔位采用长圆孔设计，可适配一定范围内的罐体直径公差，同时方便现场安装时调整罐体的轴向位置，匹配管路接口的对接角度。结构细节上，支架底部的安装基板设置了定位销孔，安装时可先通过定位销实现支架与配重块的初定位，再穿入紧固螺栓，降低现场装配的对位难度；框架的横梁之间预留了足够的管路走线空间，罐体端部的阀门、管路接头可直接从支架间隙中引出，连接至车身对应的气路、油路系统，无需额外在支架上开孔走管，减少结构加工工序。实际使用中，该支架结构可承受3倍于罐体满液总重量的静载荷测试，在叉车额定作业工况下的振动频率范围内不会出现共振问题，同时支架表面采用喷塑防腐处理，可适应厂内多尘、偶尔接触油污的作业环境，

　　长期使用不会出现锈蚀剥落的问题。两个罐体平行布置在支架上，轴向与叉车前后方向一致，可降低车辆转向时罐体的离心力对支架的侧向载荷，同时罐体端部的检修空间充足，日常维护时可直接拆卸箍带完成罐体更换，无需拆解整个支架结构，降低后期运维的拆装工作量。
