DSMP模块3D打印立式安装固定载座

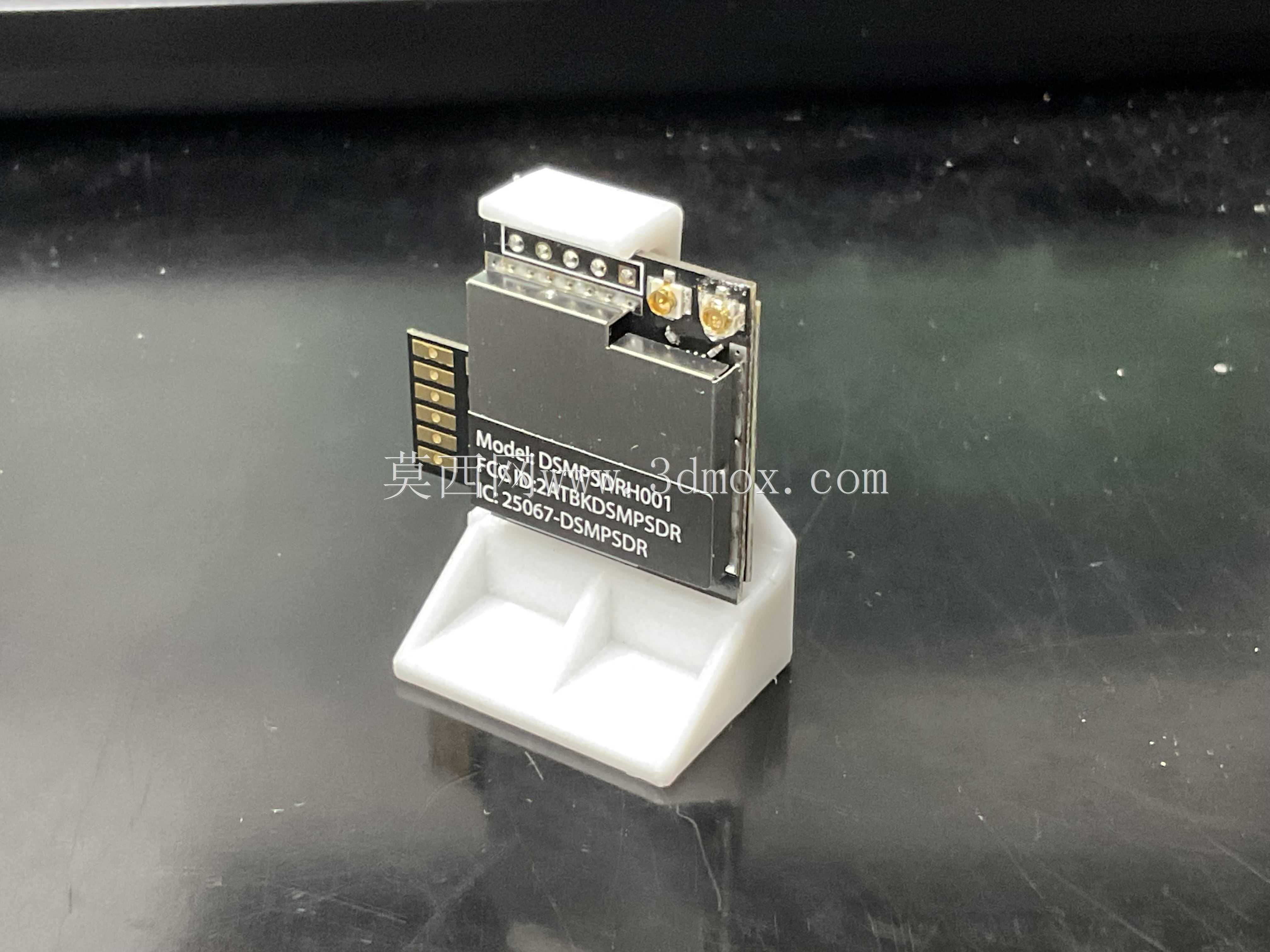

　　这款载座是针对DSMP DIY模块开发的专用固定结构，主要面向电子模块集成、小型硬件DIY、嵌入式设备调试等场景使用，解决模块裸装时的固定不稳、接口易损、天线遮挡等实际工程问题。在嵌入式硬件调试场景中，不少开发者会将通讯模块直接放置在桌面或通过胶带临时固定，调试过程中拉扯线材很容易造成模块移位、焊盘脱焊，甚至天线被周边金属结构遮挡导致信号衰减，这款载座的设计初衷就是为这类模块提供稳定的安装基准，同时兼顾调试阶段的操作便利性。

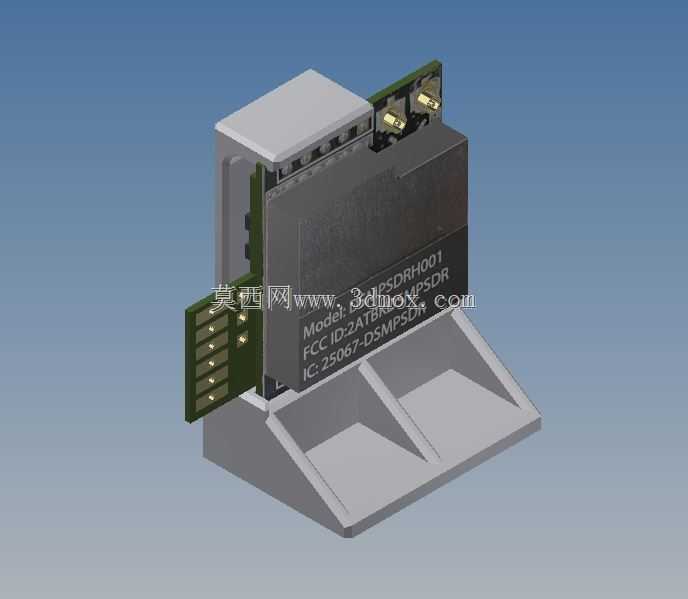

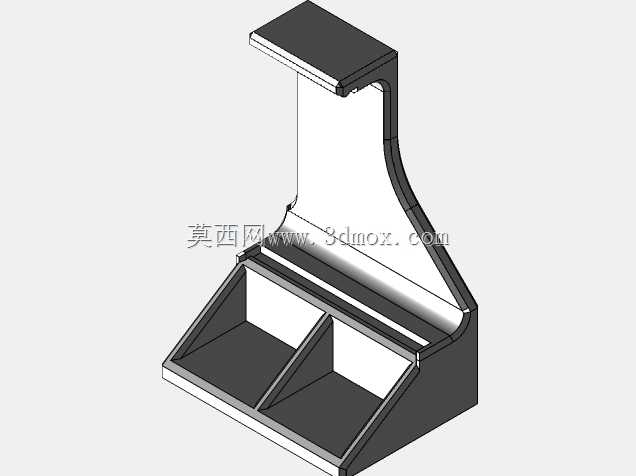

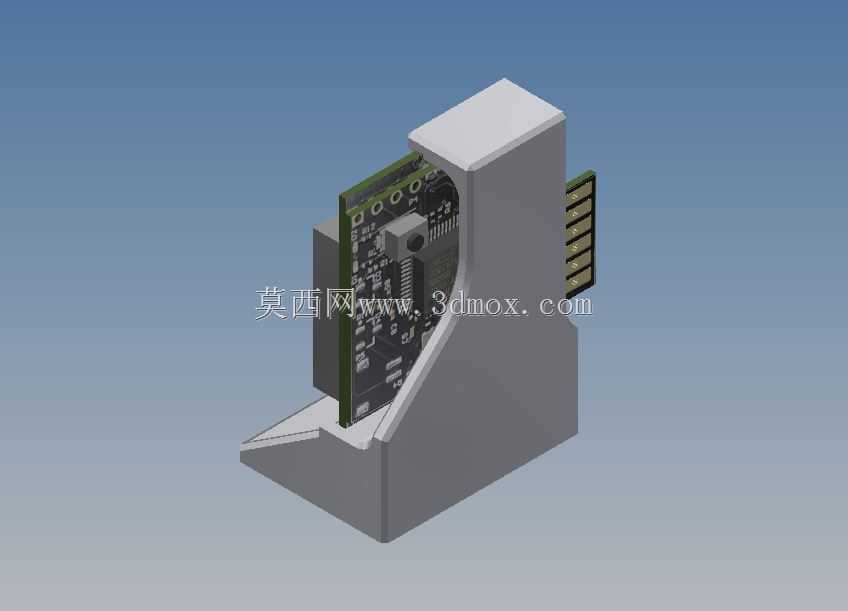

　　结构设计上采用立式安装布局，模块卡槽与DSMP模块的外形尺寸做了精准适配，模块卡入后可实现无额外紧固件的预固定，不会出现松脱晃动的情况。载座总高度控制在1.5英寸，这个尺寸是结合桌面调试空间、模块接线操作空间反复校核后确定的，既不会因为高度过高导致载座重心偏歪，也不会因为高度过低导致接线时手指操作空间不足。卡槽的侧壁做了0.2mm的拔模斜度，既保证模块卡入时的顺畅度，又能提供足够的抱紧力，避免模块从卡槽中滑出。

　　载座底部设计为平面安装基准面，默认采用双面胶粘贴的固定方式，适合桌面快速调试、临时样机搭建的场景，用户如果需要做永久固定，也可以根据实际安装需求在底座平面自行加工安装孔，适配M2、M2.5等常用小型紧固件的安装要求。立式布局的核心优势在于让模块垂直于安装面布置，模块侧面的天线连接区域、绑定/范围按钮完全暴露在外侧，调试过程中无需挪动模块即可直接操作按钮、插拔天线接头，不会被周边结构遮挡操作空间；同时模块与安装面之间预留了足够的间隙，既可以避免模块底部焊盘接触安装面造成短路，也能为模块提供一定的散热空间，长时间通电调试时不会因为热量堆积影响模块工作稳定性。

　　载座的结构做了最大化的轻量化设计，在保证卡槽强度、底座支撑刚度的前提下，去除了所有非必要的实体结构，采用PETG材料打印时全程无需添加支撑结构，打印完成后无需做额外的支撑去除、打磨工序，STL文件已经调整为最优打印方向，打印时底座贴合打印平台，成型成功率高，不会出现翘边、变形等打印缺陷。对于需要使用DIP接头外接模块的场景，载座在模块接口对应的位置预留了充足的避让空间，DIP接头可以直接插接在模块引脚上，不会和载座结构产生干涉，无需额外修改载座结构即可满足不同的接线需求。

　　在实际工程应用中，这类定制化的模块载座可以大幅提升硬件调试的效率，避免临时固定带来的各种不稳定因素，同时规整的安装结构也能让样机内部的模块布置更加整洁，方便后续的走线、维护操作，适合嵌入式开发者、硬件DIY爱好者、小型智能设备样机制作等场景使用。
