海底悬浮泥沙测量系统顶部承载框架结构

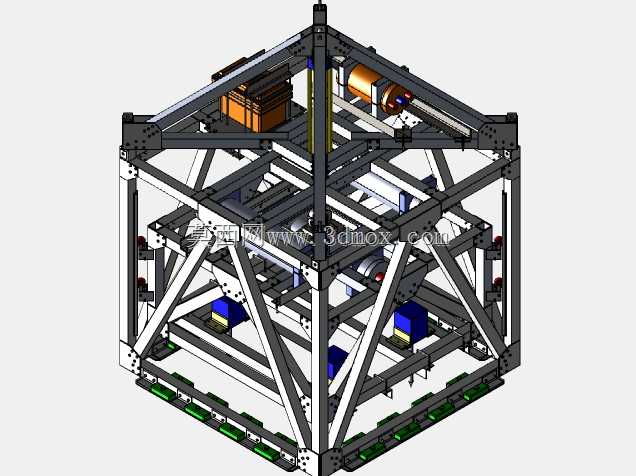

　　这套框架结构是海底悬浮泥沙测量系统的顶部承载组件，核心服务于近岸与深海海底的原位剪切波、压缩波观测场景，为整套海底观测设备提供稳定的搭载与防护载体。从实际海洋作业的工况出发，设计阶段优先考虑了深海高压、海水腐蚀、海底洋流冲击等复杂环境的适配性，整体采用桁架式笼型结构，通过多组斜向支撑梁与主立柱的交叉排布，在控制整体自重的前提下最大化结构刚性，避免洋流持续冲击引发的结构共振影响测量数据精度。框架的安装边界充分匹配海底观测布放的作业要求，底部预留了与系统下部主体对接的标准化安装孔位，所有连接节点均采用对称式布局，既方便布放时的快速对位安装，也能保证整体重心落在框架几何中心，降低布放过程中发生侧倾的风险。结构内部预留了多组传感器、

　　数据采集模块、供电单元的安装位，不同功能模块的安装位置经过重心配平计算，较重的供电单元布置在框架下层靠近中心的区域，传感探测单元则根据探测方向要求布置在对应侧的预留工位，避免设备间的电磁干扰与结构干涉。框架外侧的主梁预留了外接防护板的安装槽位，可根据作业海域的海流强度、海底碎屑冲击情况选配不同厚度的防护面板，不破坏原有主体结构的受力传递路径。考虑到海底布放与回收的作业需求，框架顶部设置了标准化的吊点结构，吊点位置经过受力校核，可匹配常规科考船的布放吊具作业要求，无需额外设计专用吊具即可完成整套系统的投放与回收。整套结构的受力传递路径清晰，外部冲击载荷通过外层桁架梁分散传递至各主立柱，再通过底部对接结构传递至下部主体，

　　不会出现局部应力集中的问题，所有梁体的截面选型均经过静力学与疲劳载荷校核，可满足长期海底部署的结构强度要求，适配从浅海大陆架到数千米深海的不同作业深度的探测需求，为海洋工程地质勘察、海底泥沙运动规律研究提供可靠的硬件结构支撑。
