机床用长条形布线穿线线槽结构设计

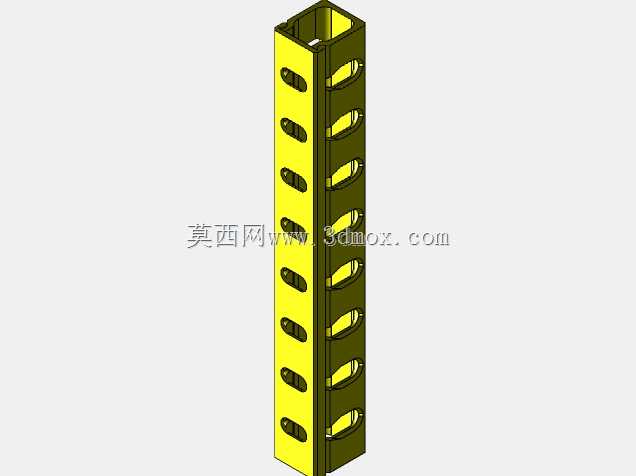

　　这款线槽主要应用在机床电控回路布线场景，针对CA6140这类普通车床的床身走线需求设计，用来规整设备内部的控制线缆、动力线缆，避免线缆在设备运行过程中被运动部件剐蹭、被切削液浸泡腐蚀，同时也能让设备内部布线更规整，方便后期的线路检修与维护。从结构设计来看，整体采用长条形中空腔体结构，腔体内部预留了足够的线缆容纳空间，可同时容纳多根不同线径的控制线缆与信号线缆，腔体侧壁等距开设的腰型出线孔，方便不同位置的线缆分支引出，不需要额外在现场开孔，适配机床床身不同位置的电气元件接线需求。线槽的上下边缘做了圆弧过渡处理，没有尖锐的毛刺棱角，穿线时不会划伤线缆的绝缘层，能有效避免线缆绝缘破损带来的短路风险。设计时充分考虑了安装边界，

　　线槽的底面为平整安装面，可通过螺栓或者粘接的方式固定在机床床身的内壁走线槽位内，整体宽度与高度适配普通车床床身的预留走线空间，不会和床身内部的溜板、丝杠等运动部件产生运动干涉。线槽的两端做了平齐的切口设计，多段线槽拼接时可以紧密对接，不会出现线缆外露的缝隙，拼接后整体走线通道连续顺畅，线缆在内部穿行时不会出现卡滞。从功能特性上，这种封闭式带侧孔的线槽，既可以对内部线缆起到物理防护作用，阻挡切削碎屑、灰尘、切削液进入线槽内部侵蚀线缆，又能通过侧孔方便线缆分支，相比全封闭式线槽布线灵活性更高，相比开口式线槽防护性能更好。在建模过程中，对每个出线孔的位置、尺寸都做了参数化设定，孔间距均匀一致，孔的边缘做了倒圆角处理，既保证了结构强度，

　　又避免应力集中导致的线槽开裂，整体壁厚均匀，适合采用注塑或者挤出工艺批量生产，也可以根据实际安装长度进行裁切，适配不同尺寸的机床走线需求。实际使用时，可根据机床内部的布线走向，将线槽沿床身内壁固定，把主干线缆布置在线槽腔体内部，需要连接到按钮站、行程开关、电机接线盒的分支线缆，从对应位置的侧孔引出，既保证了布线的整洁度，又能对线缆形成可靠的长期防护，减少设备运行过程中线路故障的概率。
