CA6140机床用拓扑优化三角支撑支架

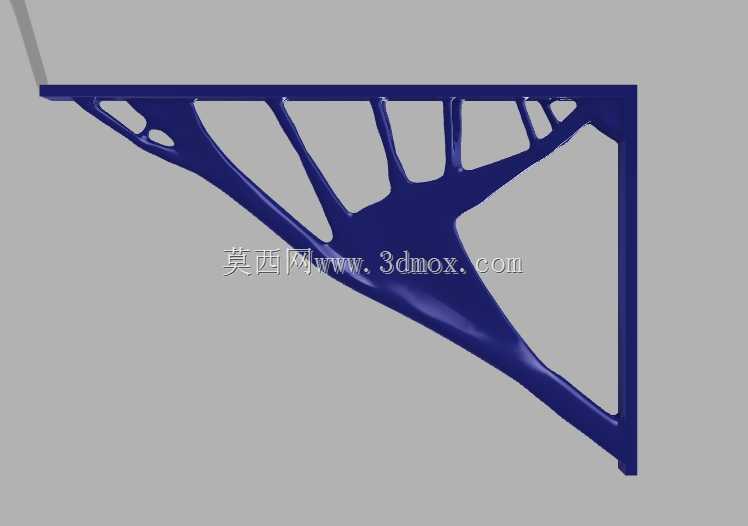

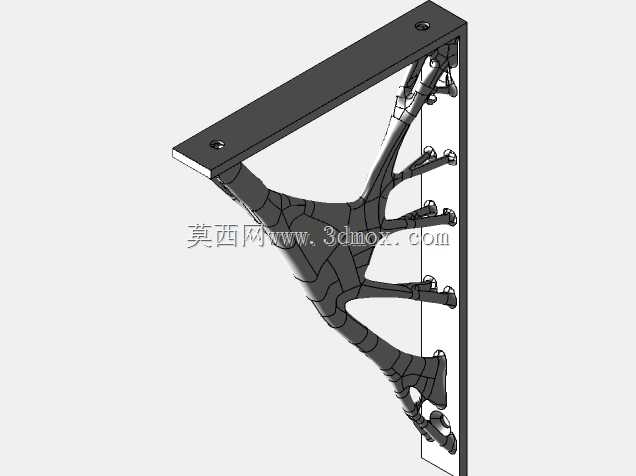

　　这款三角结构支撑件，主要适配CA6140普通车床的外围辅助构件安装场景，在机床日常加工运行中，承担外挂走线槽、小型冷却管路支架、操作副台等附属部件的承重载荷，替代传统焊接式角钢支架，解决原有支架自重偏大、长期受机床振动易出现焊缝开裂的问题。从结构设计逻辑来看，整体采用直角三角承载构型，竖直边贴合机床床身侧壁安装面，水平边作为承载面承托外接部件，斜边区域采用拓扑优化生成的镂空筋格结构，在保证整体刚性的前提下大幅削减非承载区域的材料冗余，相比同尺寸实心三角支架减重超过40%，同时镂空结构可避免加工切削液、铁屑在支架表面积聚残留，减少日常清理维护的工作量。安装边界上，竖直安装边预留的螺栓孔位完全匹配CA6140床身侧壁的原有安装螺孔间距，

　　不需要对床身进行二次打孔加工，可直接替换原有老旧支架，水平承载面的安装孔位采用通用长圆孔设计，允许外接部件在一定范围内调整安装位置，适配不同规格的附属构件安装需求。实际使用场景中，机床持续运行产生的低频振动会通过安装面传递到支架上，该结构的筋格走向完全按照主应力迹线排布，可将承载面的载荷均匀分散到竖直安装边的各个固定点上，避免局部应力集中导致的固定螺栓松动、支架变形问题，同时斜边的流线型构型没有直角积屑死角，加工过程中飞溅的铁屑会顺着斜面滑落，不会在支架夹角处堆积卡滞。从尺寸适配性来看，支架整体外伸长度控制在合理范围内，不会超出机床原有操作空间的安全边界，不会干涉车床溜板箱的正常往复移动，也不会影响操作人员更换刀具、

　　装卸工件的操作动线，竖直边的安装面做了铣平加工处理，与床身侧壁贴合间隙控制在0.02mm以内，保证安装后支架不会出现倾斜偏移，水平承载面的平面度满足常规外接部件的安装基准要求，不需要额外加装调整垫片即可保证安装水平度。
