120毫米轴流风机防护网罩钣金结构

　　该结构对应常见120毫米方形轴流风机的外侧防护与导流覆盖件，主要用于机柜、电气控制柜、工控机箱、焊接电源、伺服驱动柜以及小型风冷设备的通风口位置。实际装机时，网罩布置在风扇吸风侧或排风侧，既为旋转扇叶提供物理隔离，避免线缆、手指、碎屑进入风轮区域，也承担设备外观封板和气流组织的作用。在密集布线的柜体内，风扇外侧若缺少遮挡，检修过程中工具或导线容易靠近扇叶；采用这种带同心环栅格的盖板后，可以在不明显增加风阻的前提下建立安全边界。

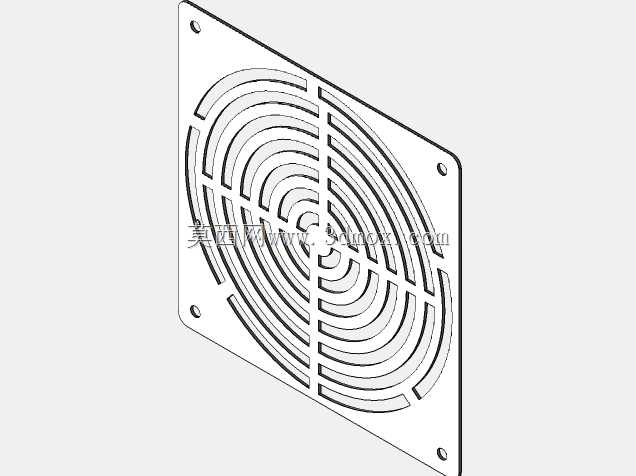

　　外形以正方形薄板为基础，轮廓尺寸围绕120毫米风扇的安装外框展开，四个角部设置安装孔，孔位与标准风机四角固定位置相匹配。建模时需要重点控制孔中心距、板厚、孔径以及扇叶旋转投影范围，网罩与风扇之间应保留必要间隙，避免装配公差累积后格栅触碰扇叶。边角区域做了圆角过渡，既减少薄板锐边，也能降低冲压或激光切割后的应力集中。对于钣金加工路线，该件可由平板切割后折弯或直接成型为平板网罩，孔槽之间的连接筋宽度需要兼顾通风面积和结构刚性，筋条过窄会在振动环境下产生变形或异响，过宽则会减少有效通流面积。

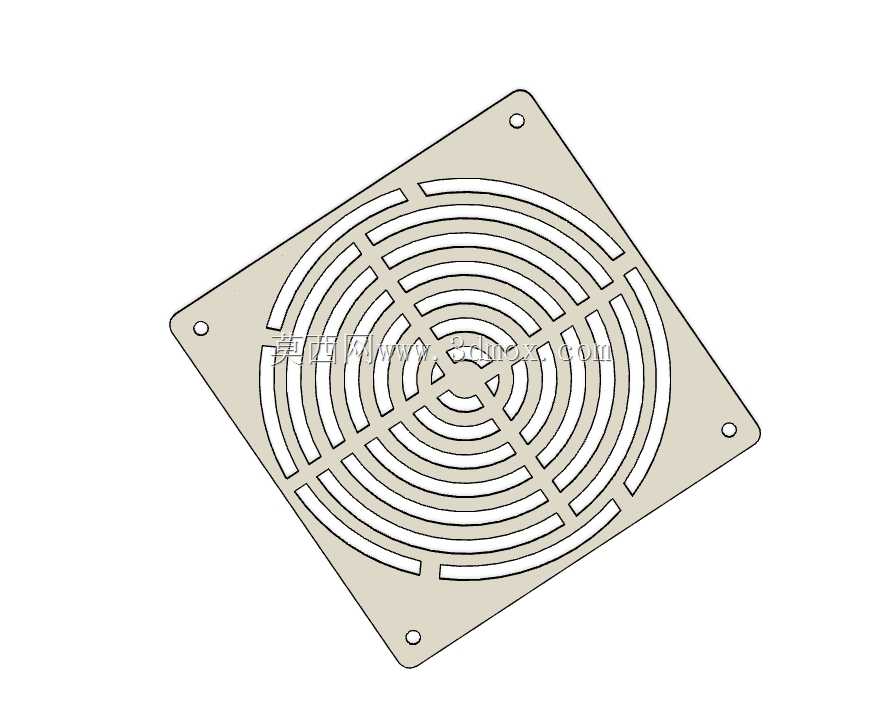

　　栅格采用同心圆弧与径向隔断组合的形式，视觉上与圆形扇叶扫掠区域对应。圆弧槽围绕风扇中心分布，使气流在通过盖板时尽量沿扇叶旋转面均匀通过；径向连接段把多圈环槽分割为若干区段，保证每一圈格栅都不是孤立细长悬臂。设计时不能只追求图案规整，还要核对每一条通风缝的宽度：缝隙过大，防护意义下降；缝隙过小，则容易被灰尘、棉絮和油雾堵塞。用于普通工业机柜时，网罩更多强调防接触和耐磕碰；用于粉尘较多的车间，还需要配合防尘棉或过滤网使用，此时栅格内侧应预留滤棉压边空间。

　　从装配关系看，该网罩可与风扇支架、柜体门板、过滤棉压框组成完整通风组件。三维建模过程中，应先确定风扇轴心和四角安装基准，再生成外轮廓、角部孔位和环形开槽，最后检查实体厚度、开孔边界与紧固件头部的干涉情况。若用于薄板机柜，螺钉长度不能穿透后影响风扇转动；若采用铆接或卡扣固定，则角部孔位需对应调整。模型还应考虑批量生产中的板材利用率和切割路径连续性，狭长槽端建议保留圆弧，以减少加工起始点的热影响和应力开裂。

　　在散热系统选型中，这类罩体虽然不是主动风源，却会直接影响风扇的实际风量与噪声。格栅投影遮挡面积、槽道方向以及与扇叶的距离，都会改变进风湍流状态。靠近风扇安装时，环向筋条可能与扇叶通过频率产生共振，因此结构设计要保证板件固定牢靠，角部连接不松动；对噪声敏感的设备，可在网罩与柜体之间增加薄减振垫。整体结构简单、边界清晰，适合作为机柜通风组件、风扇安全防护件和钣金开孔盖板的设计参考。
