电路板针床式气动压合测试治具

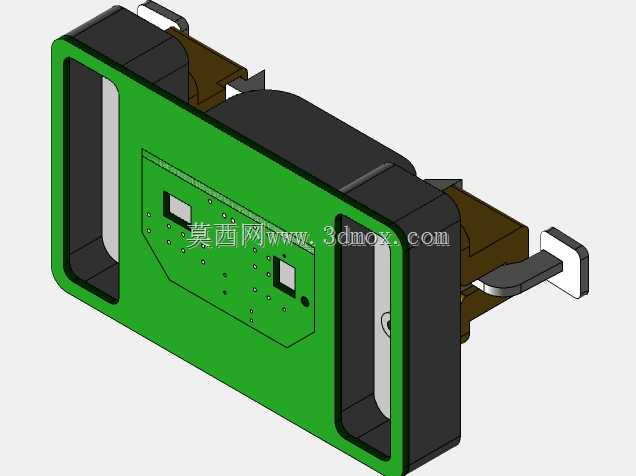

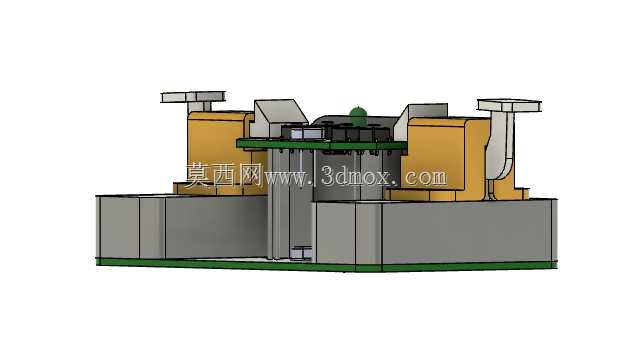

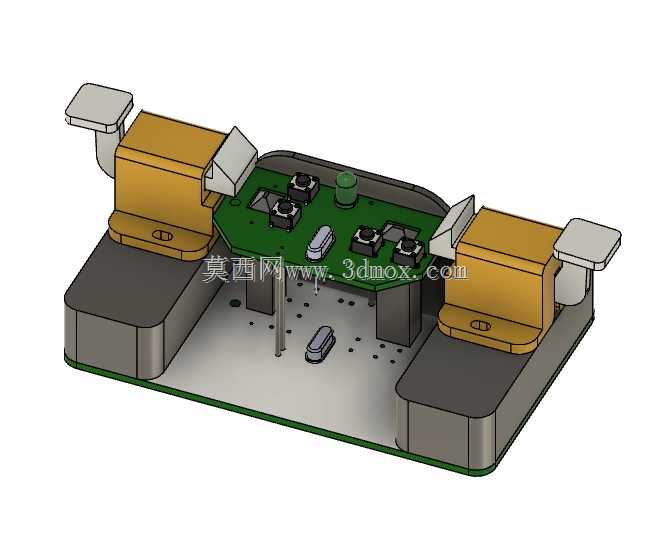

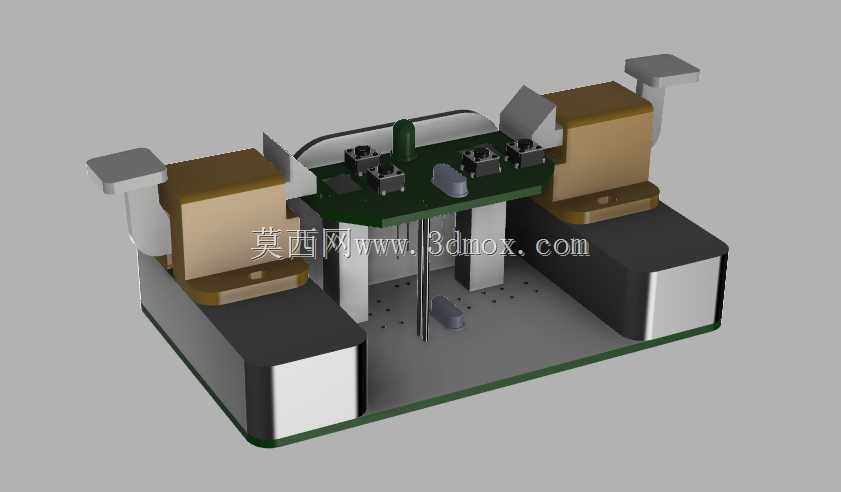

　　这套治具主要面向消费电子、工控板卡产线的PCBA电测工位，用来在SMT回流焊、插件波峰焊之后，快速判定裸板或贴装后电路板的通断、虚焊、短路与元件装配缺陷。产线作业时，操作员将待测PCB放置在中部定位区域，两侧带压头的夹紧机构同步动作，把板体平稳压向下方探针阵列；探针通过测试点把信号引出至外接测试仪表，一次压合即可完成整片板路的连通性检测，替代人工逐点表笔测量，节拍短、重复定位一致性好。结构上采用底板承载加双侧立式压座的布局：厚重的金属基座提供刚性支撑，避免频繁压合产生挠度；两侧压块对称布置，压合力沿板宽分布，减少薄板翘曲和局部受力不均。中部绿色托板按被测板轮廓开出避让与定位特征，板上预留的多个孔位用于安装导向柱、支撑柱和探针座，

　　支撑柱高度可根据板底元件高度调整，防止压伤电容、连接器等凸出器件。压头端部设置白色绝缘压块，接触位置避开板面敏感元件，压合面做了加宽处理以分散压强。基座两侧的灰色平台可作为取放板的临时承托，也为周边传感器、启动按钮或扫码枪预留安装空间。设计思路围绕“快速换型、防错定位、稳定接触”展开：定位边界依据PCB外形和工艺边确定，探针布局对应测试点坐标，压头行程需覆盖板厚公差与探针压缩量；安装边界要保证压座固定孔、气管走线和操作人员手部操作空间不干涉，整体高度适配常规工作台与测试机架。对于多品种小批量产线，托板、压块和探针板可按产品更换，基座与驱动部分通用，从而降低治具重复制作成本。建模时需要重点核对压合行程、探针压缩量、支撑柱避让区以及两侧机构同步关系，确保下压过程中板件先定位后接触，不出现偏载、顶件或探针滑移。
