树莓派三层堆叠防护外壳结构设计

　　这套壳体结构面向嵌入式开发板的集中部署场景设计，日常在工业控制柜内层、桌面测试工位、小型物联网网关箱里都能见到同类需求：多块树莓派板卡需要同时运行采集、运算、通讯任务，裸板直接排布时容易出现接线拉扯、积尘短路、相邻板卡磕碰、端口误碰松动的问题，单独给每块板配独立外壳又会占用过多安装空间，零散堆叠还会让走线混乱，后期排查线路时要反复拆挪设备。

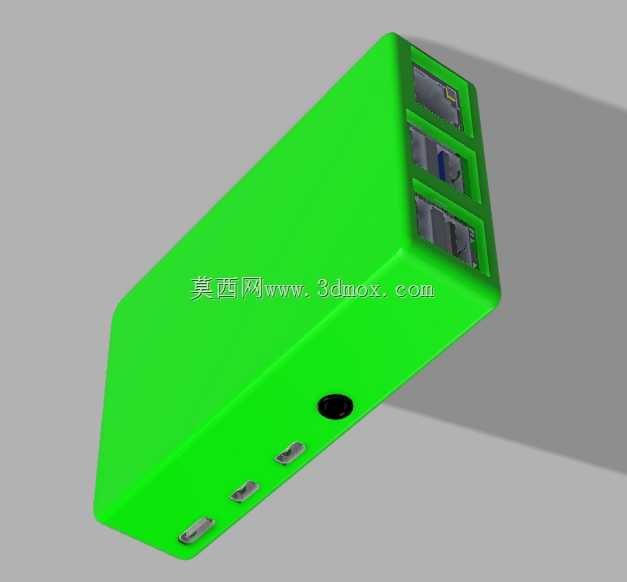

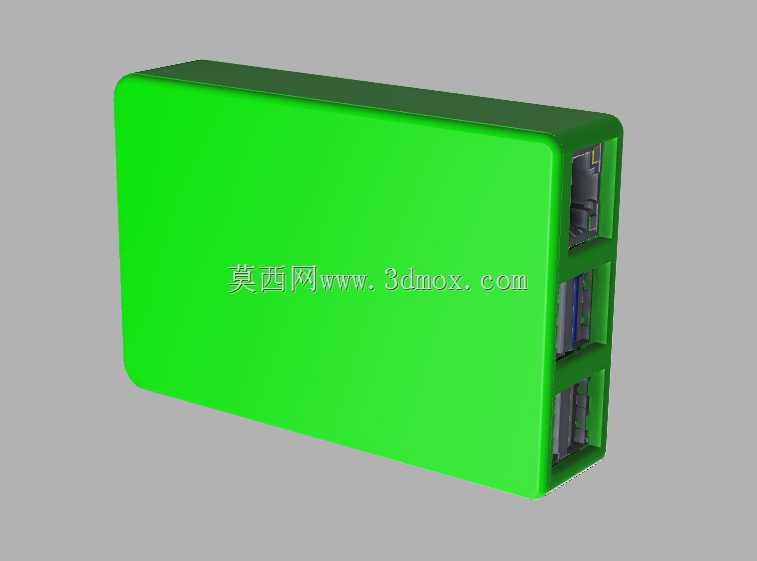

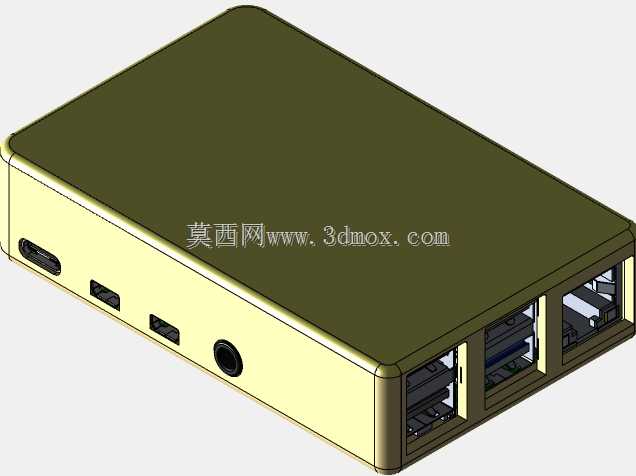

　　从结构布局来看，壳体采用竖向三层叠腔的排布逻辑，三个独立容纳腔沿厚度方向平行排列，每个腔体对应一块标准树莓派板卡的安装位，侧边统一预留出端口开窗，HDMI接口、USB接口、以太网口、电源接口的位置都和板卡原生端口对齐，装配后不需要翻开壳体就能直接插拔线材。外层主壳做了全包覆的围边设计，板卡装入后四周被壳壁完全限位，不会在腔体内横向窜动，壳体内侧预留的限位筋条刚好卡在板卡的安装孔周边，不用额外打胶就能固定板卡位置，避免运输或者挪动过程中板卡晃动剐蹭内部焊点。

　　外形尺寸上严格贴合三块板卡堆叠后的边界：长宽方向比单板的外接轮廓多出均匀的壁厚余量，既不会因为壳壁过薄导致装配后发生形变，也不会多余放大整体轮廓，在控制柜内排布时可以紧密贴靠其他模组，不会浪费柜内安装空间。厚度方向叠加三个腔体的容纳高度后，相邻两层板卡之间保留了足够的空气流通间隙，不会出现板卡工作发热后热量闷在夹层里散不出去的情况，侧边端口开窗的边缘做了小倒角处理，插拔线材时不会刮伤线材外被，也避免装配时壳边毛刺划手。

　　设计过程中优先考虑了装配效率：壳体采用分体扣合的结构逻辑，上盖和底座通过卡扣配合定位，不需要额外使用螺丝就能完成合模，批量部署时拆装板卡的速度很快，后期如果需要更换某一层的板卡，也不用完全拆解整个壳体，只需要拆开对应腔体的扣位就能操作。壳体外表面做了平整的光面处理，外壁没有多余的凸起特征，既可以直接平放在工作台面上，也能通过背部预留的挂装孔固定在控制柜安装板上，适配桌面调试和柜内固定两种使用方式。

　　端口开窗的位置经过对位校核，每层的开口都和对应板卡的接口高度匹配，不会出现壳体挡住接口、线材插不到底的问题，腔体内部在芯片对应的位置没有设置多余的遮挡筋，保证板卡发热区域可以通过壳内空气对流把热量传导到壳壁，再散发到外部环境。壳体的边角全部做了圆角过渡，没有尖锐的直角棱边，在狭小的柜内空间布线时，不会割伤缠绕在周边的线束，也避免操作人员调试设备时被棱角划伤。

　　针对多板卡集中工作的场景，三层整合的结构把原本三个独立外壳的占用空间压缩到接近一个长条模组的体积，走线可以从侧边统一整理后接入交换机或者电源模组，柜内布线更加规整，后期维护时顺着每层的端口标识就能快速对应到对应的板卡，不用在零散的设备堆里翻找目标板卡。壳体的壁厚选取兼顾了结构强度和成型可行性，日常使用中受到轻微挤压不会发生壳壁凹陷，堆叠放置其他轻量物件时也不会压坏内部板卡，完全满足嵌入式测试、小型边缘计算节点搭建、物联网实训工位这类场景的使用需求。
