UPVC双由令承插式手动球阀结构

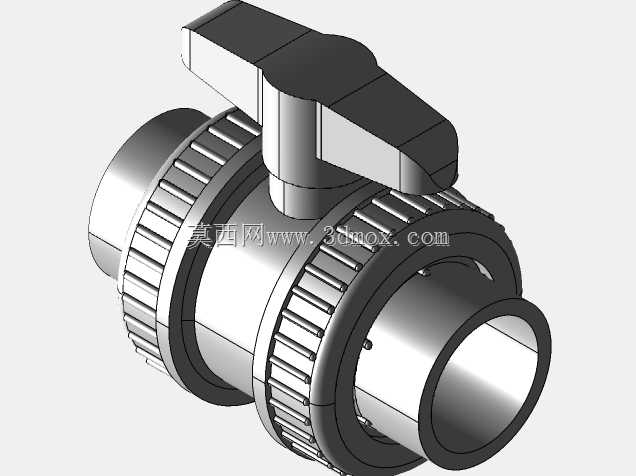

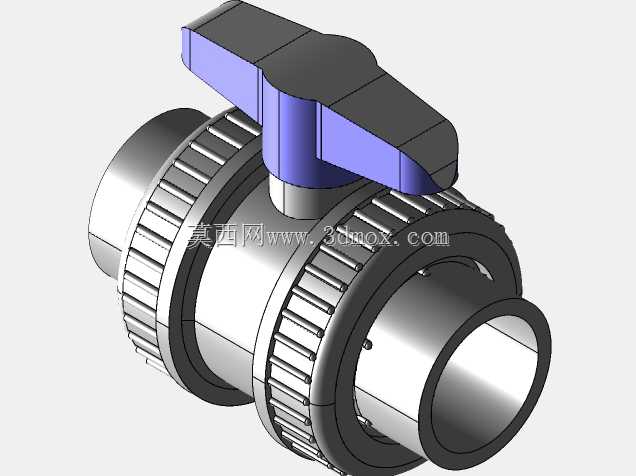

　　该模型呈现的是一种UPVC材质双由令承插式手动球阀，主要用于腐蚀性流体输送管路中的通断控制。阀体两侧采用活接螺母与承插接头组合，安装时可先将两端接头与管道粘接或对焊，再通过螺母把阀体锁紧在管路中间，后期检修无需大范围拆卸管线，维护边界清晰。

　　从现场使用来看，这类阀门常见于化工加药、水处理、酸洗工段、实验室配液、循环水及民用给排水系统。UPVC材料具备较好的耐酸碱性能，重量明显低于金属球阀，在低压常温工况下能够替代部分不锈钢或铸铁阀门。模型中球体位于阀体中心流道，手柄旋转约90度即可完成全开或全关动作；全开状态下流道接近直通，压损较小，适合清水、弱腐蚀液体及部分洁净介质的截断控制，但不宜长期作为节流件使用。

　　结构设计上，中部阀体承担密封和定位作用，两侧带滚花纹理的锁紧螺母提供装配预紧力。滚花外缘不是装饰特征，而是为手工拧紧或借助工具辅助夹持提供摩擦面；螺母内侧与接头之间形成装配限位，可避免安装过程中过度压靠密封面。两端承插口保留了足够的圆柱配合长度，便于与同规格PVC管道插入粘接，接口轴线与阀体重合，有利于保证管路同轴度。

　　手柄采用扁平杠杆造型，握持端加宽，操作者在阀门侧向即可判断开关角度：手柄与管路平行时为开启，垂直时为关闭。手柄与阀杆连接处设置了较高的受力截面，能够传递开关所需扭矩；阀杆从阀体上部穿出，周边结构兼顾限位与防松，避免球芯转角超过工作范围。

　　建模时需要重点控制几个尺寸关系：两端承插接口的外径、插入深度和圆度决定管道装配可靠性；两活接螺母的最大外圆决定扳手空间；阀体顶部手柄旋转半径决定相邻管道、支架或墙板之间的安全距离。若在密集管廊中布置，除阀门本体长度外，还应预留螺母旋合、手柄转动和后期拆卸的空间，不能只按管道中心距排布。

　　外形上，阀体中段为较大的圆柱容纳腔，两端逐步过渡到承插接口，环形锁紧螺母外缘分布连续齿状结构。整体左右对称，流道中心线明确，适合在三维管路设计中作为标准件调用。进行设备选型时，应结合公称压力、介质温度、密封材料和管道规格核对；进行结构设计时，则需关注阀座压缩量、活接螺纹行程、球芯转动间隙以及手柄极限位置，这些细节直接影响阀门的密封效果和装配可行性。
