挂车尾部三角警示反光装置结构设计

　　在道路货运车辆被动安全设计体系中，车尾三角反光装置是不可缺失的外饰安全部件，主要承担静止驻车、故障停靠场景下的远距离警示功能，尤其在夜间无照明路段、雨雾低能见度环境下，可通过反射后方车辆的照射光线，在数百米距离外形成清晰的三角警示轮廓，提醒后车提前避让，避免追尾碰撞事故发生。这类三角反射器普遍适配于全挂、半挂货运拖车尾部，也可拓展用于低速工程作业车辆、农用拖挂设备的尾部警示安装，是车辆被动安全配置中成本占比极低但防护效能极高的部件。

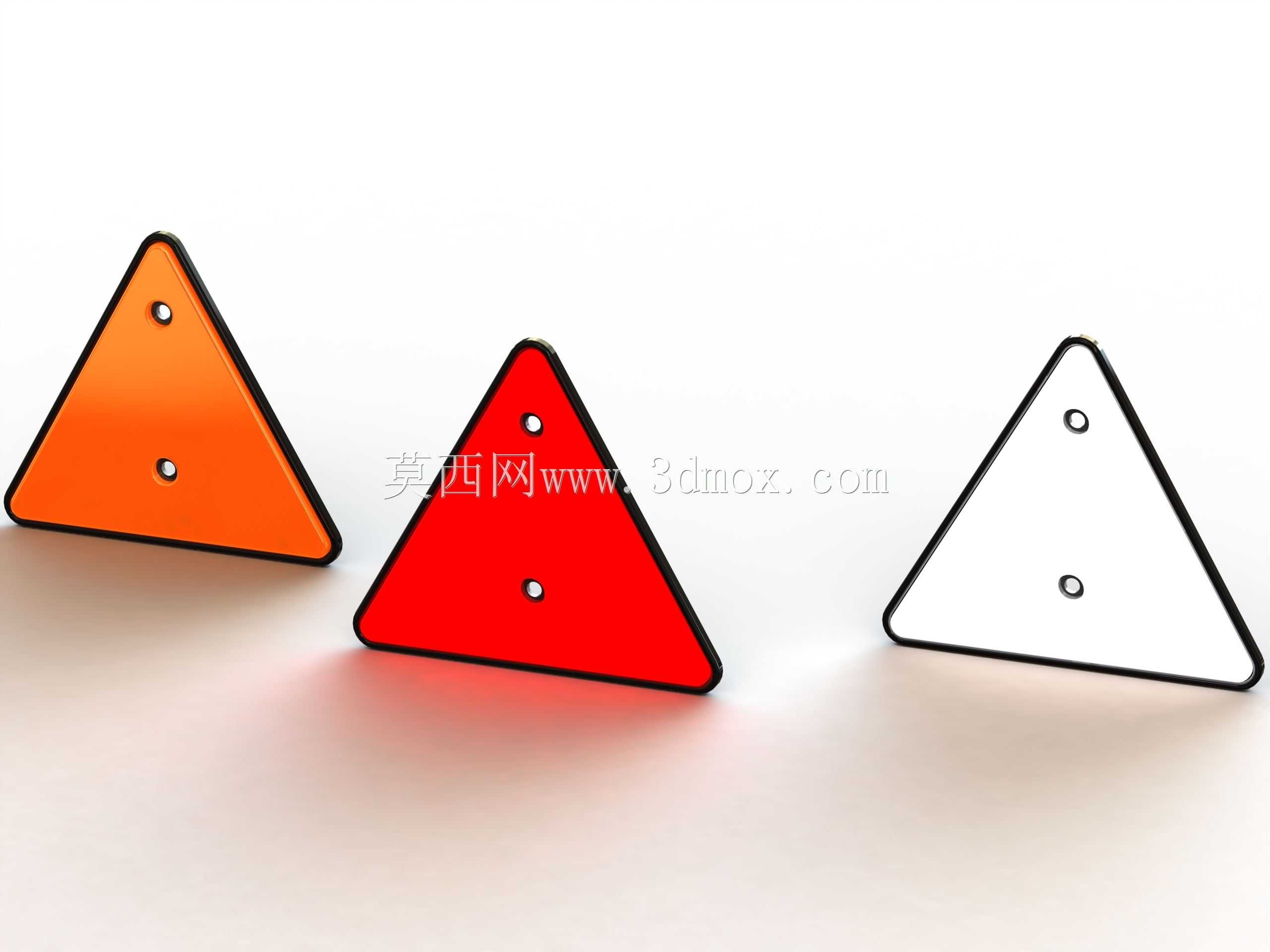

　　本次设计的三角反射器采用等边三角轮廓构型，整体外廓宽度158mm，总高度140mm，轮廓边缘做了等宽黑色包边处理，一方面可以强化三角轮廓的视觉辨识度，另一方面也能对内部反光基材形成边缘防护，降低行车过程中碎石冲击、泥水侵蚀造成的基材损坏。反射面设置了三种差异化配色方案，橙色款多用于车辆侧面警示安装，红色款适配尾部强制警示安装位，白色款可作为辅助标识搭配使用，不同配色的反光层均采用微棱镜反光结构，可实现入射光线的逆向反射，无需额外供电即可实现高可见度警示效果。

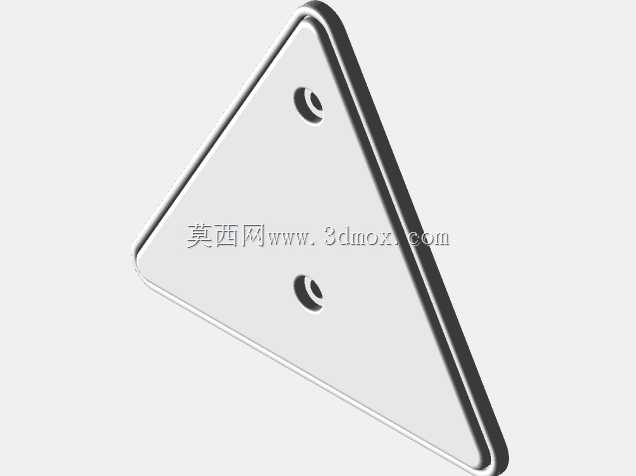

　　安装结构设计上，反射器本体预留了两个直径7mm的固定安装孔，孔位沿三角竖向中轴线对称分布，安装时可直接通过M6规格的螺钉配合防松垫片固定在车尾安装基板上，孔位间距经过匹配校核，既保证安装后的结构稳定性，避免车辆行驶过程中因振动出现松脱移位，也预留了足够的安装操作空间，方便售后更换时的拆装作业。整体结构采用一体化成型设计，反光层与基底结构结合紧密，边缘包边做了圆弧过渡处理，不存在尖锐凸起，既满足车辆外饰件的安全法规要求，也能降低高速行驶过程中的风阻影响，减少行车风噪。

　　从设计适配性来看，该反射器的安装边界尺寸紧凑，不会占用车尾过多的安装空间，可适配不同吨位、不同型号的拖车尾部安装位，也可根据安装需求调整固定孔位的适配衬套，满足不同厚度安装基板的固定需求。反光面的角度经过反复调校，可覆盖后方车辆大角度范围的入射光线，即使后车与停靠车辆存在一定的角度偏移，也能获得清晰的反光警示效果，避免出现警示视觉盲区。
