双密封微型深沟球轴承106-2RS结构设计

　　在精密传动、小型机电设备的设计选型中，微型双密封滚珠轴承是极为常见的支撑类零部件，这类轴承主要承担径向载荷，也可在一定范围内承受双向轴向载荷，多用于对安装空间有严格限制、同时需要阻隔外界粉尘与润滑脂外泄的工况场景。从实际工程应用来看，这类小尺寸轴承常见于小型伺服输出端、精密仪表传动机构、小型电动工具转轴、办公自动化设备辊轴等位置，相比开式微型轴承，双侧带接触式橡胶密封的结构能大幅降低外界杂质进入滚道的概率，延长润滑脂的留存周期，减少日常维护频次。

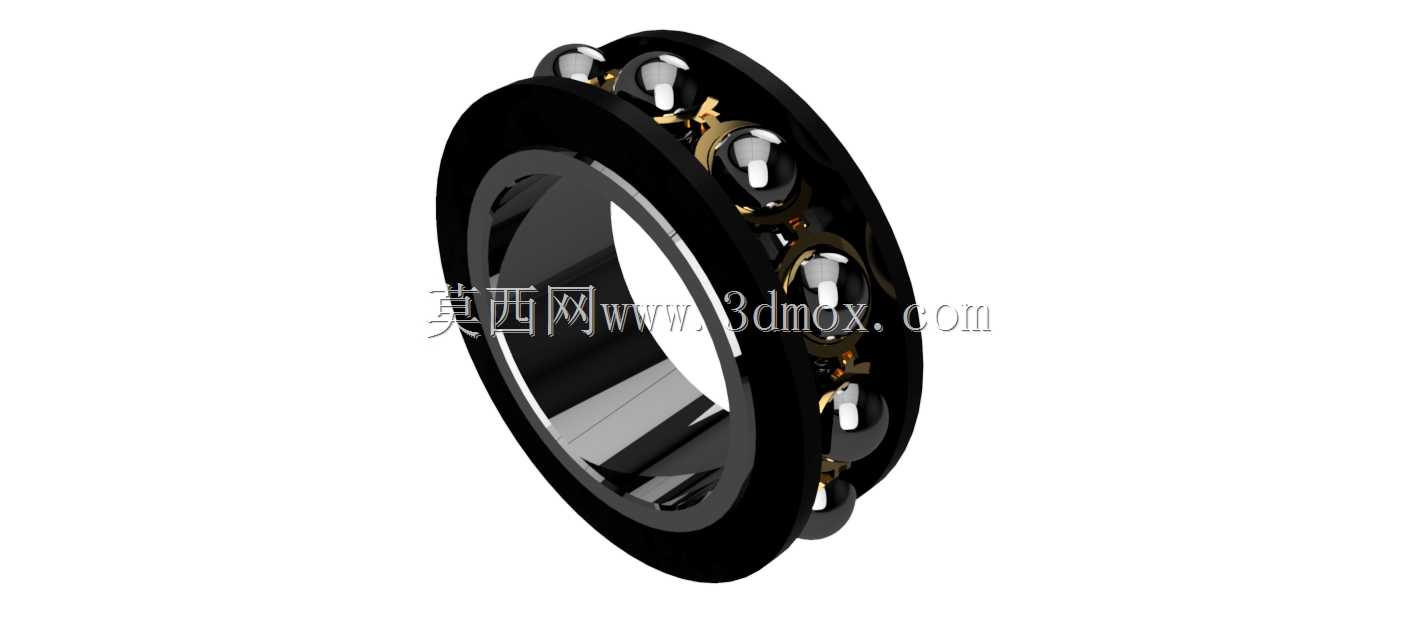

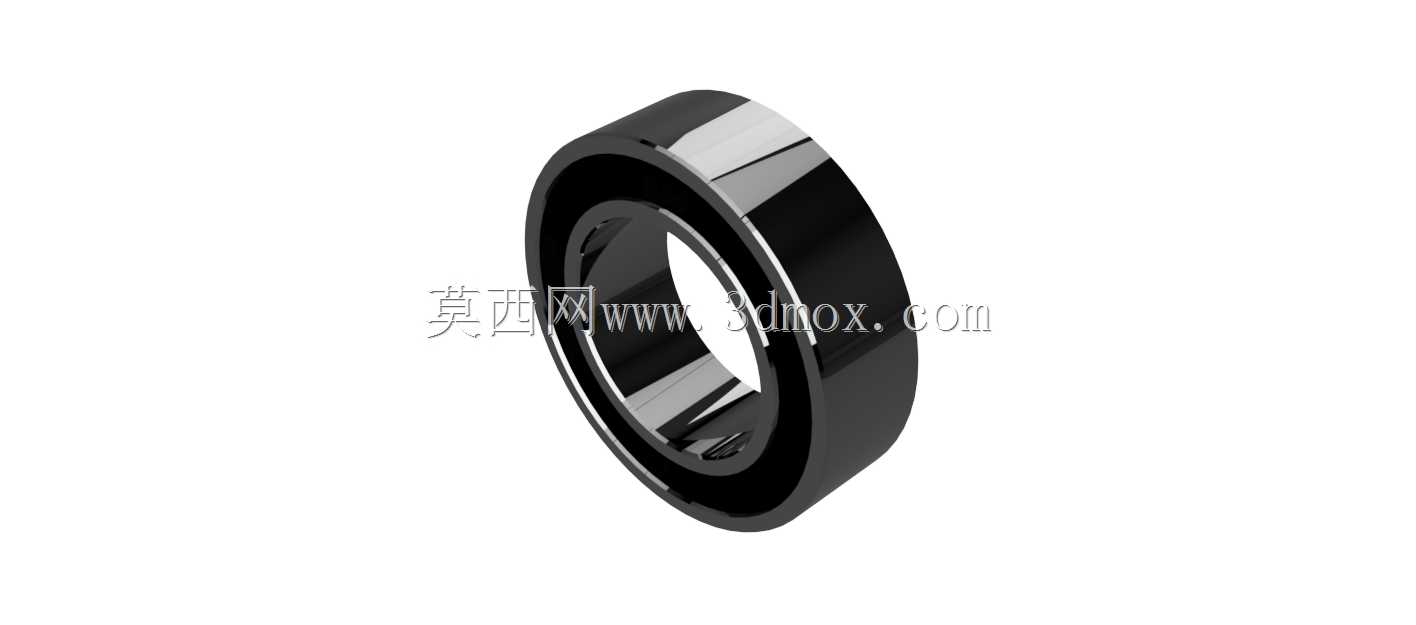

　　这款106-2RS轴承的设计围绕紧凑安装需求展开，整体外形为标准环形结构，内径尺寸为6mm，适配直径6mm的光轴或台阶轴安装，安装时可通过轴用挡圈或者轴肩实现轴向定位；外径为10mm，适配对应尺寸的轴承座孔，可采用孔用挡圈或者座孔台肩完成外圈固定；整体厚度为3mm，轴向安装空间占用极小，适合轴向尺寸受限的紧凑结构布局。设计过程中首先完成内圈、外圈的滚道曲率匹配，滚道的圆弧曲率略大于滚珠直径，保证滚珠在滚道内滚动时的接触应力处于合理区间，同时预留合适的径向游隙，避免工作温升导致的热胀卡死问题。

　　轴承的核心组成包含内圈、外圈、滚动体、保持架、双侧密封件五个部分：内圈与轴过盈配合随轴同步转动，外圈固定于座孔内提供稳定支撑；滚动体采用均匀分布的钢珠，通过保持架实现等间距分隔，避免滚珠之间直接接触产生摩擦磨损，保持架的兜孔间隙经过合理设计，既保证滚珠滚动顺畅，又不会出现过大的窜动；双侧的橡胶密封件与内圈外侧的密封槽形成接触式密封结构，既能阻挡外部的粉尘、碎屑、水汽进入轴承内部滚道，又能防止内部填充的润滑脂泄漏污染周边零部件，在一些对洁净度有要求的小型设备中，这种密封结构的优势尤为明显。

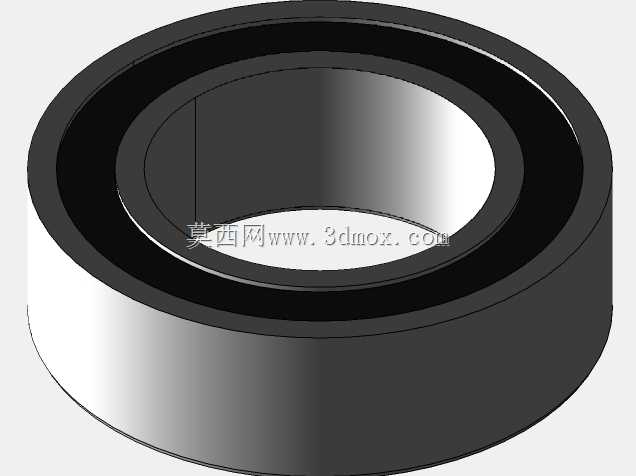

　　在建模过程中，需要重点关注各部件的装配配合关系：内圈与滚珠的接触位置、外圈滚道与滚珠的接触位置需要保证相切约束，保持架的兜孔与滚珠之间预留合理的活动间隙，密封件与内圈密封槽的配合需要模拟实际的过盈接触状态，还原真实的装配效果。对于结构设计人员来说，这类标准微型轴承的三维模型可直接用于装配干涉检查，在布局小型传动结构时，可直接调用模型验证安装空间是否充足，轴与座孔的设计尺寸是否匹配，避免后期样机装配时出现尺寸干涉、安装空间不足的问题；同时也可通过模型直观展示密封结构的位置，在做周边结构设计时预留密封件的安装避让空间，防止密封件被周边结构剐蹭导致密封失效。

　　实际选型应用中，这类微型双密封轴承的额定载荷相对较小，更适合轻载、高转速的传动场景，设计时需要核算轴系的径向载荷与轴向载荷，确保载荷处于轴承的额定承载范围内，同时要注意安装时的同轴度要求，内圈与轴、外圈与座孔的同轴度偏差过大会导致轴承运转卡滞、温升过快、噪音增大等问题，严重时会大幅缩短轴承的使用寿命。
