乘用车多辐式轻量化合金轮辋结构设计

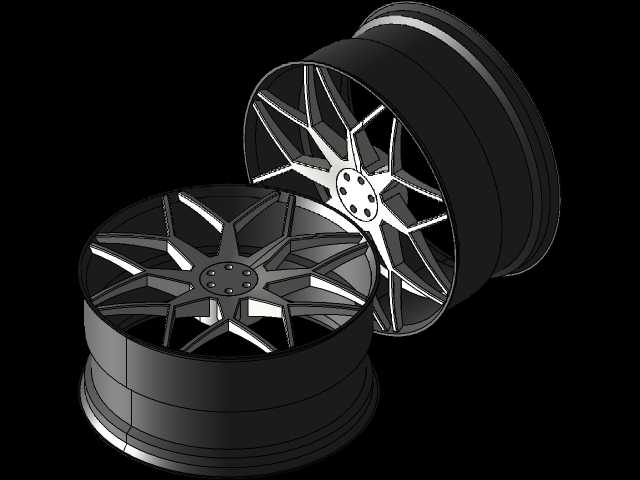

　　轮辋作为整车行走系统里直接承接轮胎、传递底盘载荷的核心旋转部件，其结构合理性直接关系到车辆行驶的操控稳定性、轮胎密封可靠性以及非簧载质量控制水平。这套轮辋结构采用分体式双造型并行开发思路，同步完成了亮面切削风格与全黑运动风格两款同安装基准轮圈的全参数化建模，两款产品共享完全一致的安装配合界面，仅在轮辐表面造型、涂装分色区域做差异化处理，可覆盖同平台车型不同配置版本的外观选配需求，无需改动底盘悬架、制动卡钳以及轮边周边的任何安装边界。

　　从实际装车场景来看，这类轮辋主要适配民用乘用车的改装替换与整车配套场景，日常行驶中需要同时承受垂直方向的整车载荷、转向过程中的横向侧向力、加减速工况下的扭矩反作用力，还要经过颠簸路面冲击、高速旋转离心载荷、制动系统长期热辐射的多重考验。建模过程中首先锁定的是中心安装区域的配合边界：中心孔与轴头定位凸台采用间隙配合公差，保证轮辋装车时可以同轴心定位，避免高速行驶出现旋转偏心抖动；围绕中心孔均匀布置的螺栓孔组采用节圆直径统一排布，孔位端面预留足够的压紧接触面积，锥面/球面密封座的角度与配套轮毂螺栓完全匹配，拧紧后可以实现均匀的轴向压紧，不会出现局部应力集中导致的螺栓松动。

　　轮辐部分采用分叉式多辐条布局，每根主辐条从中心安装盘向外延伸过程中拆分为两支，最终连接到轮辋筒身的环形轮缘位置。这种布局并非单纯追求外观视觉效果：从受力路径来看，中心轮毂盘受到的冲击载荷可以通过多根分叉辐条分散传递到整个轮圈圆周，避免少数几根辐条单独承载导致的应力峰值过高；同时辐条之间预留的大尺寸镂空空间，能够为制动卡钳、刹车通风风道留出充足的避让间隙，车辆连续制动产生的热量可以通过辐条间隙快速随气流散出，避免轮辋内部积热导致轮胎气压异常升高、制动片热衰减加快。建模时特意校核了辐条内侧与不同尺寸制动卡钳的最小安全间隙，在满打转向、悬架全行程跳动的极限工况下，轮辐内壁也不会与卡钳、平衡块、悬架拉杆发生运动干涉。

　　轮辋筒身部分按照无内胎子午线轮胎的配合要求设计，轮缘位置的凸起挡边高度、胎圈座的锥度、气门嘴安装孔的位置都严格贴合轮胎装配的工艺要求：胎圈座区域的表面粗糙度控制在合理区间，既可以保证轮胎充气后胎圈与轮辋紧密贴合实现密封，又不会因为表面过于粗糙造成轮胎拆装过程中胎圈橡胶被划伤。轮辋的轴向宽度、名义直径按照选定的轮胎规格匹配，偏距参数经过反复核对，确保轮辋安装后轮胎外侧与翼子板轮眉的间隙、内侧与悬架摆臂/减震器筒身的间隙都处在设计规范范围内，不会出现满载压缩、转向打满时轮胎剐蹭车身覆盖件的问题。

　　两款差异化造型的轮辋在结构壁厚设计上采用了等强度优化思路：中心安装盘区域因为要承受螺栓压紧力与轴头冲击，壁厚适当加大，辐条从根部到外缘按照载荷变化逐步过渡壁厚，轮辋筒身则在保证刚性的前提下尽可能减薄，在满足弯曲疲劳试验、径向冲击试验要求的前提下，把整体重量控制在合理范围，有效降低整车非簧载质量，提升悬架对路面颠簸的响应速度。建模时所有过渡位置都做了圆角处理，避免尖锐转角带来的应力集中，轮辐表面的造型分模线也同步考虑了后续铸造、机加工、表面涂装的工艺可行性，不存在无法脱模、刀具无法抵达的死角结构。
