十二寸钢制拖车车轮轮毂结构设计

　　在轻型拖挂类行走部件的开发环节，车轮作为直接承接载荷、传递路面作用力的核心构件，其结构合理性直接决定整台拖挂设备的行驶可靠性与维护成本。这款12英寸规格的钢制车轮，面向0.5-2吨级轻型平板拖车、农用拖斗、旅居小拖挂以及厂区短途转运挂车的配套场景，适配普通家用车同规格子午线轮胎，轮辋宽度取4英寸，可兼容145/155/165系列窄幅轮胎，在保证承载接触面积的同时控制整体自重。

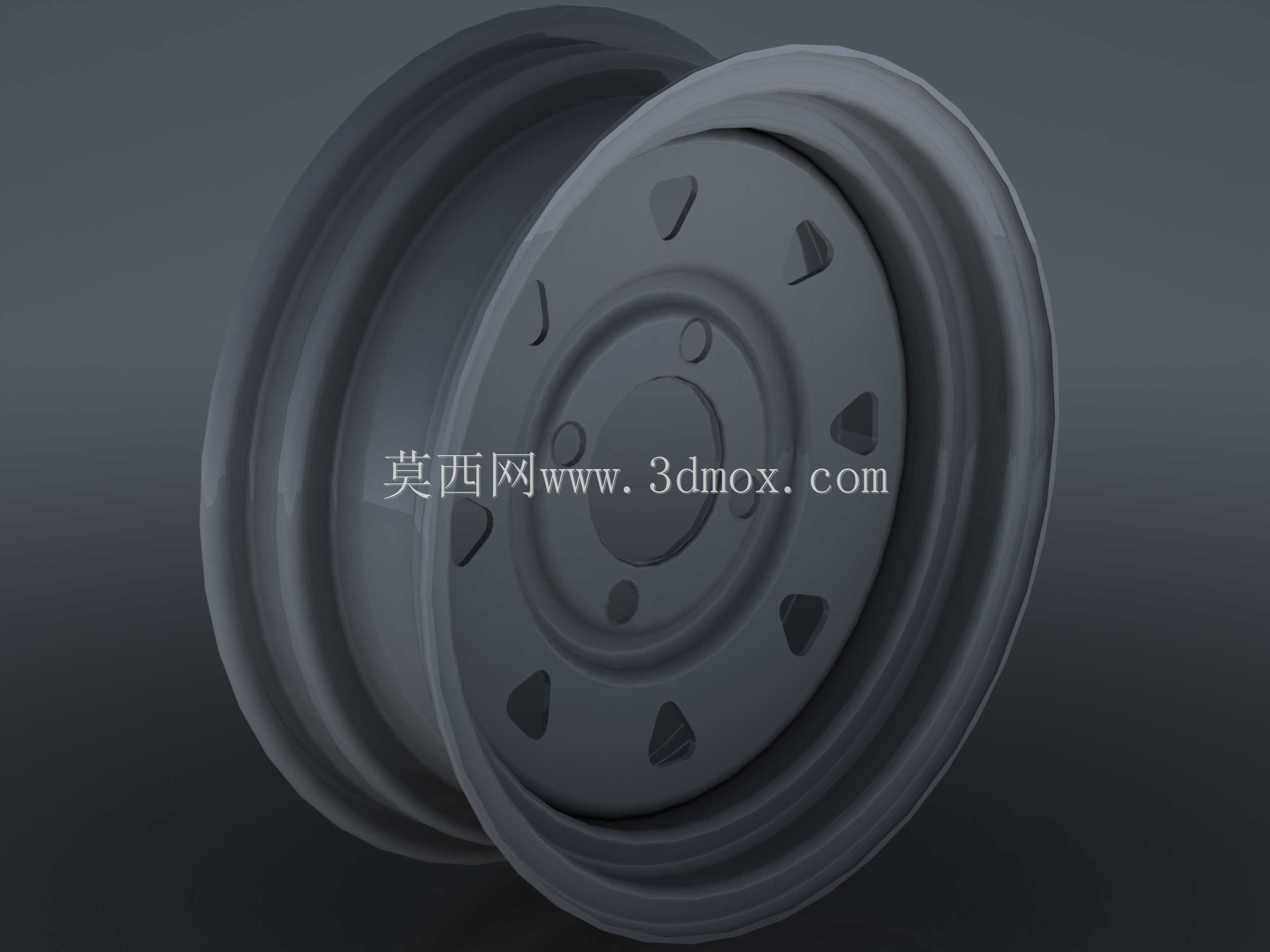

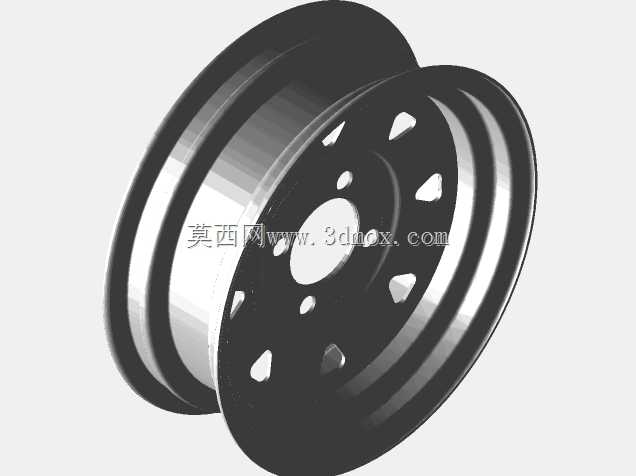

　　从结构设计逻辑来看，钢制轮盘采用冲压焊接成型工艺，轮辐与轮辋分体制备后沿圆周满焊连接，相比一体铸造轮毂，冲压钢轮在低速重载工况下抗冲击冗余更高，遇到路面坑洼冲击时仅会产生塑性变形而非脆性碎裂，野外作业、非铺装路面通行的容错表现更优。轮辐面上均匀分布的三角形减重孔并非随意开设，六处开孔沿节圆对称排布，既削减了轮盘不必要的板材用料，降低旋转件的转动惯量，也为刹车鼓散热预留了气流通道，长距离下坡制动时热量可顺着开孔快速散出，避免制动热衰退。中心定位孔与周边螺栓孔的位置度在建模阶段就按乘用车通用孔距约束，中心大孔承担轮毂轴头的径向定位，周边均布的螺栓孔匹配轮胎螺栓锁紧，安装时轮盘内侧的贴合面预留平面加工余量，保证装车后车轮端面跳动控制在公差范围内，高速行驶不会出现异常抖动。

　　尺寸边界层面，轮辋标称直径12英寸，对应轮胎安装的胎圈座直径约305mm，轮辋轴向宽度4英寸约100mm，轮辐向外的凸起造型预留了刹车鼓的容纳空间，装车后车轮内侧与转向节、悬挂板簧之间留有足够安全间隙，不会出现运动干涉。轮辋的胎圈座轮廓严格遵循钢制轮辋的标准槽型，深槽结构方便轮胎拆装，胎圈贴合处的圆角过渡避免应力集中，长期承载不会出现胎圈割伤漏气的问题。

　　实际选型配套时，这类钢轮多用于低速拖挂场景，不需要像乘用车轮毂那样追求高转速动平衡精度，但建模过程中仍对圆周对称性做了严格约束，所有开孔、加强筋绕中心轴环形阵列，保证质量分布均匀。轮辐表面的多层环形加强压筋是冲压工序直接压出的结构，不需要额外焊接加强件，就可以大幅提升轮盘的轴向抗弯刚度，承受整车垂直载荷以及转弯时的侧向力矩时，轮盘不会出现瓢曲变形。对于拖挂设备改装厂而言，该结构的三维数模可以直接提取轮辋配合面、螺栓孔位、中心孔的安装尺寸，快速匹配对应的车轴、轮胎参数，缩短行走系统的开发周期，在厂区转运拖车、农用挂斗、小型工程拖板的配套设计中具备很强的通用适配性。
