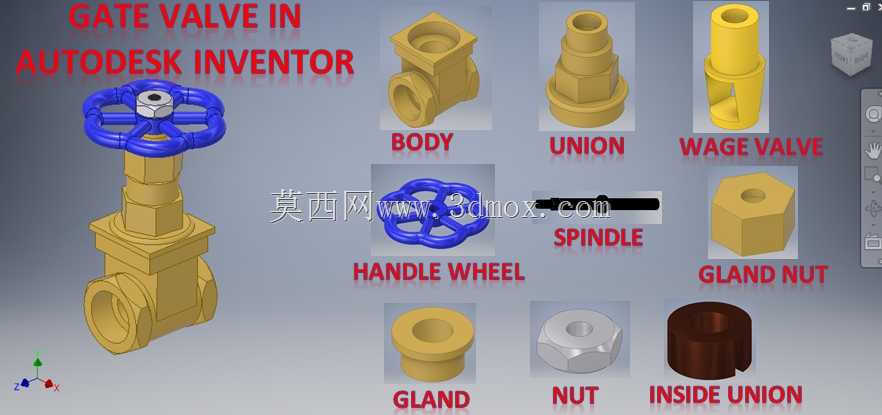

内螺纹手动闸阀三维结构设计

　　这套闸阀结构主要面向低压流体输送管路的截断控制场景，常见于给排水支线、小型工艺水管路、暖通循环水支路以及设备配套水系统中，依靠阀杆带动闸板沿垂直于介质流向的方向升降，实现管路全开或全关，不适合作为节流件长期处于半开状态，避免高速介质冲蚀闸板密封面。

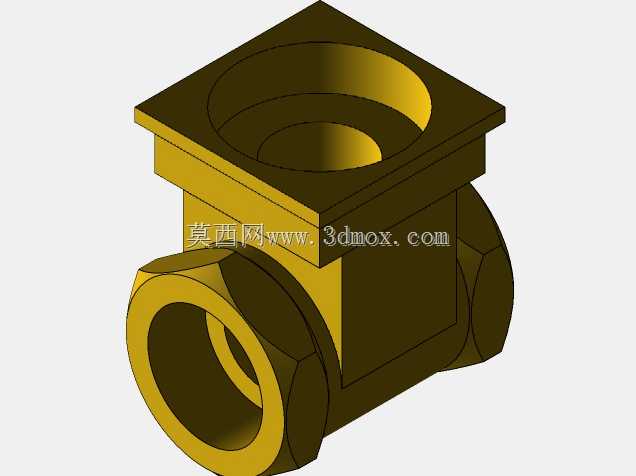

　　从现场安装边界来看，阀体两端采用内螺纹接口，适配同规格镀锌钢管或低压流体输送焊接钢管，安装时不需要额外配对法兰，占用轴向空间较小，适合设备内部管路排布紧凑的位置。手轮位于阀体顶部，操作时需要预留手轮旋转所需的径向空间，同时在阀杆上升方向保留足够的顶部余量，避免全开状态下阀杆触碰上方管线或机架。阀体中部的方形加强段既承担中腔承压作用，也为管钳装夹提供受力位置，现场拆装时可在该区域施加扭矩，避免直接夹持两端螺纹造成接口变形。

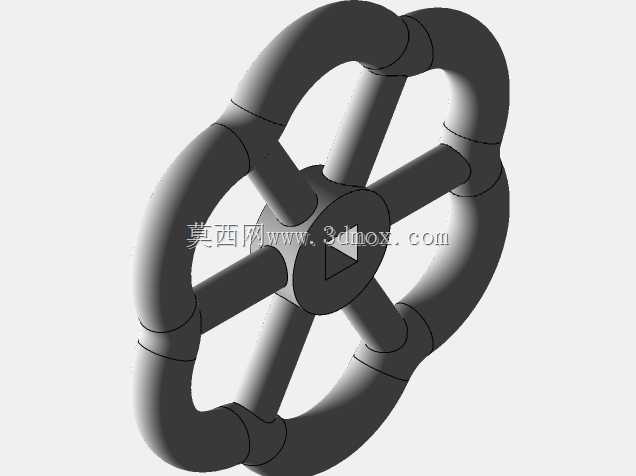

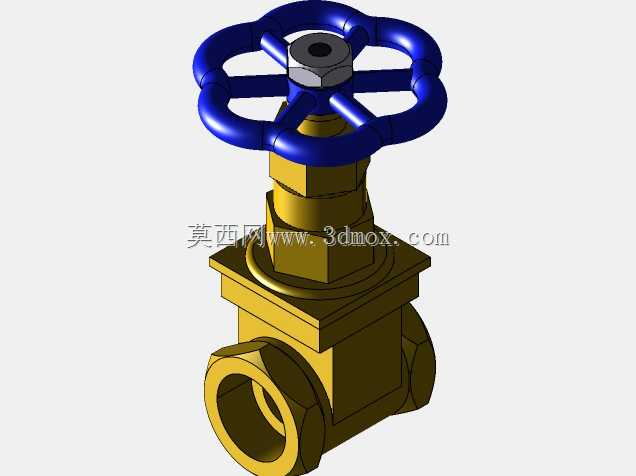

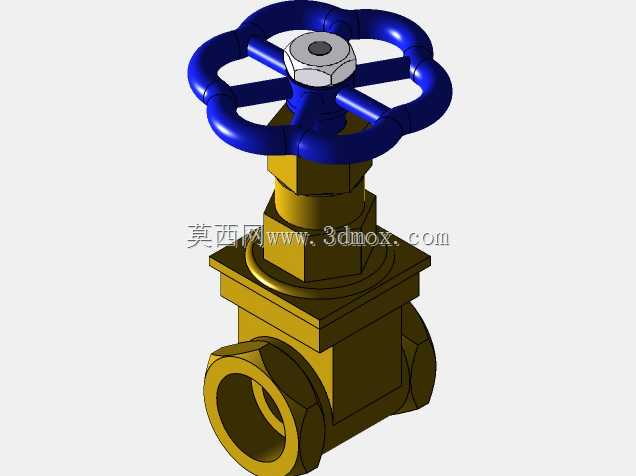

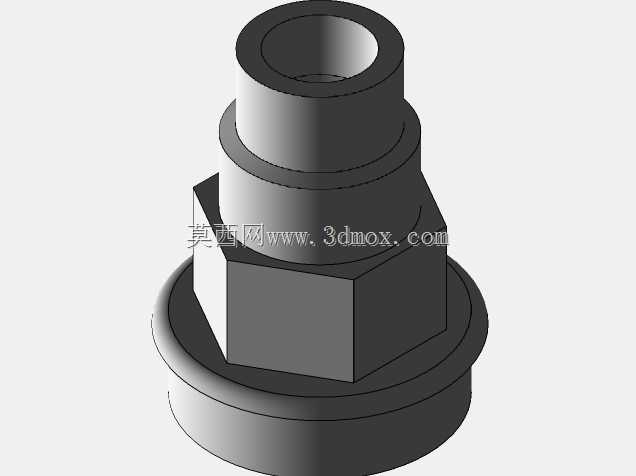

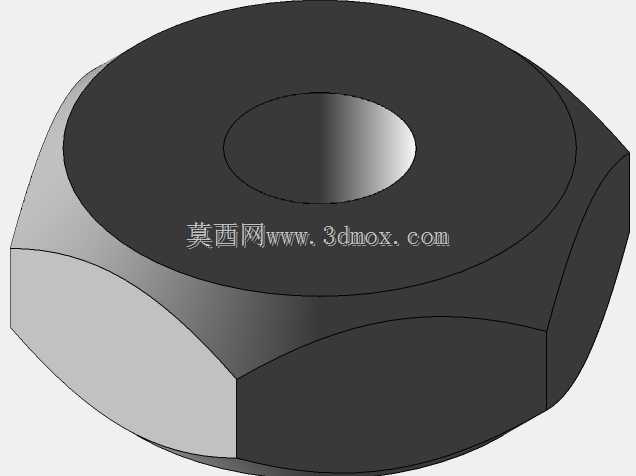

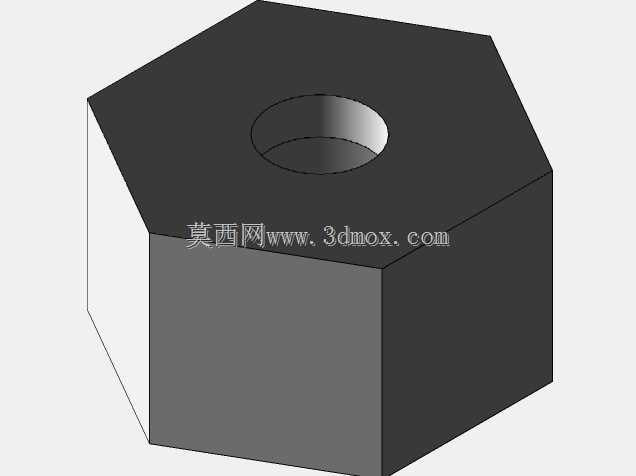

　　结构设计上，手轮采用轮辐式造型，外缘连续闭环，操作人员可从任意方位握持施力，轮缘直径与阀杆螺距、闸板提升力相匹配，在公称压力允许范围内无需借助加长扳手即可完成启闭。阀杆上部设置六角锁紧结构，将手轮压紧在阀杆配合段，传递旋转扭矩；阀杆与阀体上盖之间形成螺旋传动副，旋转手轮时将圆周运动转化为闸板的直线升降。阀体流道为直通式结构，全开状态下闸板完全提升至阀腔上部，介质通道近似等径直管，流阻较低，压力损失明显小于角式截止类阀门。

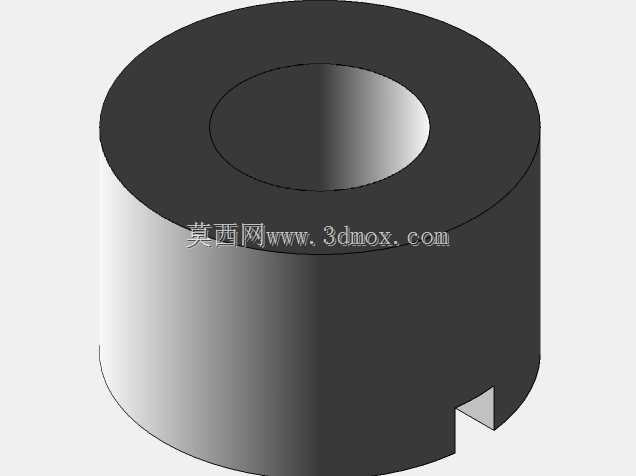

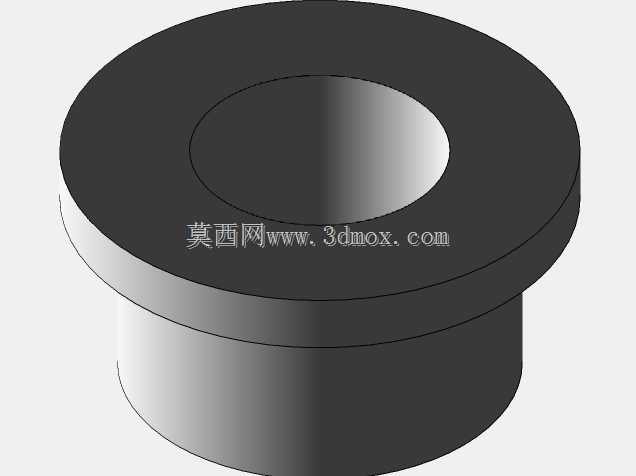

　　建模时需要重点保证几处配合关系：两端内螺纹轴线必须与阀体主流道同轴，否则接入管路后会产生附加装配应力；阀杆轴线应垂直于流道中心线，保证闸板升降过程中不偏磨；闸板密封面与阀体密封座需保持平行贴合，关闭位置形成可靠密封。中腔与上盖的结合面要留出密封垫安装空间，螺栓或压紧结构沿周向均匀布置，防止受压后局部渗漏。外形细节上，阀体下部圆弧过渡用于降低铸造应力集中，端部六角外形便于螺纹旋紧，手轮蓝色包覆部分与黄铜色阀体形成清晰区分，也便于现场识别操作件。

　　在设备选型和结构复核中，这类模型可用于检查管路干涉、评估操作空间、确定阀门安装高度，也可作为管路附件库中的标准件，直接放入设备总装中进行连通关系和维护空间校验。
