数位手写板内置PCB承载板结构

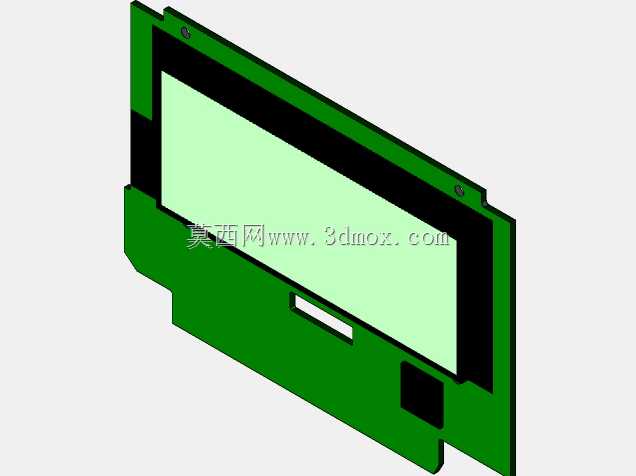

　　该结构面向数位签名输入设备的内部承载需求，主体为一块适配Wacom签名板外形的PCB安装基板，在金融柜面签约、政务窗口手写确认、医疗电子病历签署、零售POS签购等场景中，这类基板承担定位液晶感应模组、固定核心电路、预留焊盘接线位的作用。建模时先从整机内部装配边界反推基板轮廓：整体为长条形薄板，外缘完全贴合签名板前壳内腔，左右两侧预留卡扣嵌入缺口，上下边缘布置定位柱过孔，装入壳体后不会出现横向窜动；板体中部开出大面积矩形开窗，正对液晶数位感应屏的有效书写区域，开窗四周保留等宽压边，既给屏幕缓冲泡棉留出粘贴基面，又能避免板体遮挡感应信号。基板下部设置两处小型异形开孔，一处为长条形窄槽，对应功能按键的排线穿出路径，另一处为方形沉台，

　　用于贴装主控接口元件，开孔边缘均做圆角过渡，减少PCB制程中板边应力集中导致的铜箔起翘风险。板体正面按Wacom Signature焊盘规范排布接线点位，焊盘组沿板边有序排列，间距匹配柔性排线的端子节距，焊接时无需额外飞线转接；板厚选取常规消费电子PCB的标准厚度，既满足SMT贴片时的基板刚性，又控制整机内部堆叠高度，基板背面与壳体支撑筋之间预留均匀间隙，防止装配后顶压屏幕背面造成书写面局部凸起。设计过程中同步核对了板体与周边部件的干涉关系：基板外缘到壳体内壁的间隙满足装配公差累积要求，所有开孔位置避开螺丝锁付柱，焊盘区域与金属屏蔽罩保持安全爬电距离，整机跌落工况下基板可通过四周卡扣与定位柱分散冲击力，不会出现板体断裂、焊盘脱开的问题。该结构完整还原了签名板内部PCB的成型特征与装配逻辑，可直接用于电子设备结构堆叠验证、生产工装设计参考。
