CA6140车床配套壁挂式电气控制箱体

　　这款电气箱体是为CA6140普通车床配套设计的电控承载结构，主要应用在普通卧式车床的车间改造、原厂备件替换、老旧车床电控系统升级场景中，安装位置通常选在车床床身侧方的空闲壁挂位，不会占用车床操作侧的工件上下料空间，也不会干涉刀架的纵向、横向进给行程。从实际使用需求出发，这类车床的电控系统需要容纳接触器、热继电器、接线端子排、小型断路器等低压电器元件，同时要兼顾车间多金属切削粉尘、切削液飞溅的恶劣工况，所以箱体整体采用封闭式钣金折弯焊接结构，门板和箱体主体的贴合处做了翻边止口设计，能阻挡大部分飞溅的切削液和漂浮的铸铁粉尘进入箱内，避免电器元件触点积灰短路、被切削液腐蚀失效。

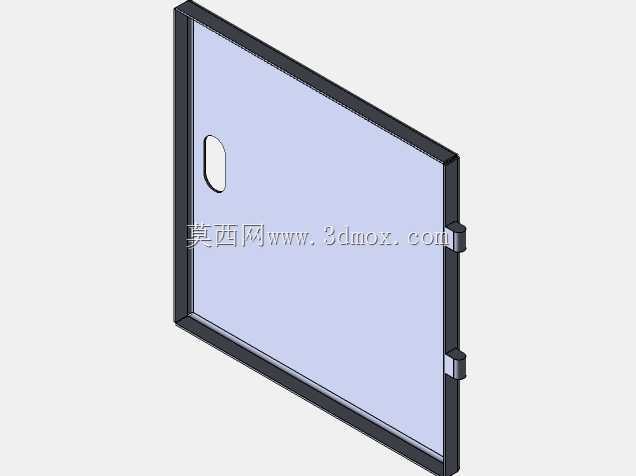

　　设计过程中首先敲定的是安装边界，考虑CA6140床身侧方的安装面是平整的铸铁立面，箱体背部预留了四个挂装固定孔位，孔位间距匹配床身原有预留的安装螺孔位置，不需要现场重新打孔攻丝，降低现场安装的工作量；箱体的整体深度控制在200mm以内，挂装后突出床身立面的尺寸不会超出车床原有的外轮廓边界，避免车间周转工件、人员走动时发生磕碰。门板采用单开门结构，门轴设置在左侧，开门方向朝向车床操作位，日常检修时操作人员站在车床操作位置就能直接开门排查线路，不需要侧身绕到箱体另一侧，门板上嵌入式安装了暗式拉手，拉手没有突出门板平面，不会勾挂操作人员的工作服或者擦拭用的棉纱。

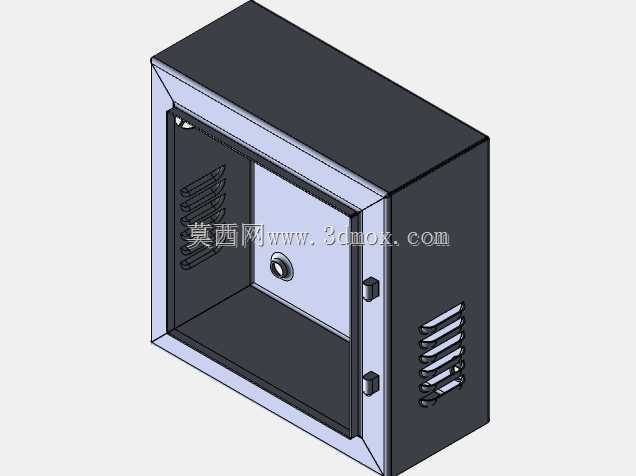

　　散热设计上，箱体右侧面靠上位置开了多组冲压成型的百叶窗通风口，百叶窗的冲片角度向下倾斜，既能保证箱内电器元件工作产生的热量能自然对流散出，又能避免上方掉落的切屑、滴落的切削液直接从通风口进入箱内；右侧面靠下位置预留了轴流风机的安装位，配套的风机防护网采用一体冲压结构，和箱体侧板贴合紧密，防止长条状切屑被吸入风机打坏扇叶。箱体内部预留了两层电器安装板的固定位，安装板采用镀锌钢板材质，可根据实际元件的排布需求调整安装高度，强弱电元件可以分层布置，减少强电回路对弱电信号的干扰；箱体底部预留了多个穿线格兰头的安装孔，孔位大小匹配车床常用的动力线、控制线线径，穿线后锁紧格兰头就能实现线缆处的密封，防止粉尘、切削液从穿线位置进入箱内。

　　从结构强度角度考虑，箱体的侧板、门板、背板都采用1.5mm厚的冷轧钢板折弯成型，折弯处的圆角半径控制在板厚的1.5倍，既避免折弯处出现应力开裂，也能保证箱体整体的刚性，挂装后不会因为内部电器元件的重量出现变形；门板内侧预留了接地螺柱，箱体主体和安装板之间也预留了接地连接位，符合机床电气安全的接地要求，避免箱体漏电引发安全事故。在实际选型适配时，这款箱体的内部净空间可以容纳CA6140车床常规配置的全部低压电控元件，不需要额外扩容，箱体的外表面采用喷塑处理，耐油污、耐切削液腐蚀，适合机加工车间的长期使用环境，日常维护只需要定期擦拭门板表面的油污和切屑，检查通风口是否被切屑堵塞即可，维护成本很低。
