B型工业插座面板组件三维结构

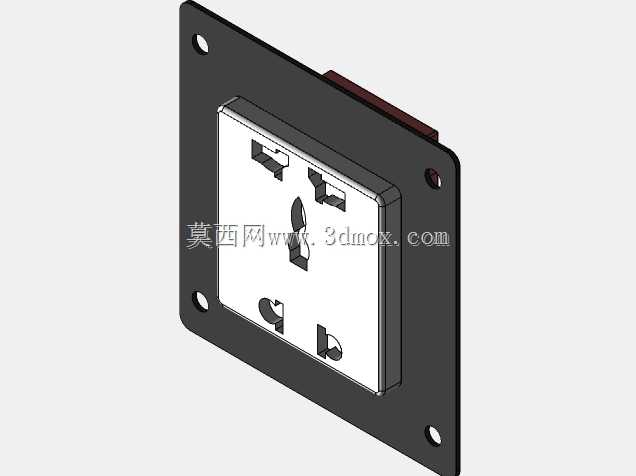

　　这套B型插座面板组件的三维结构，围绕工业设备、机床电控柜、测试台架以及固定式电源取电场景展开，核心作用是在设备外壳或安装面板上提供标准化交流电源接入端口，让外部用电设备能够通过匹配插头完成可靠供电。模型把前面板安装法兰、插座功能本体、背部接线腔体以及固定孔位作为一个完整装配体表达，结构层次清晰，适合在电气柜布局、设备面板开孔校核、接插件选型和整机三维干涉检查时直接调用。

　　从实际使用角度看，这类插座并不单独裸露安装，而是通过外侧方形法兰板贴合在机柜门板、设备侧壁或操作台面板上。法兰四角预留沉头安装孔，装配时螺钉从正面沉入孔内，头部不高出面板表面，既避免操作人员剐蹭，也能让插座正面与安装面保持平齐。方形法兰的外轮廓尺寸决定了面板上需要预留的最小覆盖边界，设计机柜时要先确认法兰长宽，再在钣金件上开出对应插座本体穿过的矩形孔；开孔不能简单按法兰外轮廓处理，真正穿过板材的是中部插座模块，法兰只承担压紧和定位作用，若开孔过大，正面会出现缝隙，开孔过小则装配时背部模块无法穿过。

　　插座正面的插孔布局按照B型接插规范布置，包含两扁插与接地极对应的接触腔位置，各插孔之间保留足够的绝缘隔筋。三维模型中可以看到插孔周围的凸台和分隔结构，这些特征并非单纯造型：一方面用于引导插头按正确方向插入，防止反插或偏插；另一方面增加插套之间的爬电距离，降低金属异物同时接触相邻极件的风险。正面白色功能区与黑色安装法兰形成明显层级，功能区略微嵌入法兰边框内，边框四周形成保护沿，插头插入时外力先作用在插座本体承载区域，而不是直接拉扯面板涂层或钣金边缘。

　　背部结构重点体现接线与容纳空间。插座模块后方延伸出接线腔体，用于安放插套、压线螺钉或接线端子相关结构；模型背部还表现出与面板厚度、接线余量相关的轮廓。进行柜内布线时，不能只校核正面安装尺寸，还必须留出背部深度空间，保证导线压接后能够自然弯曲，不被柜门、线槽或其他元器件挤压。若插座安装在可开启的门板上，背部接线还应预留门体旋转摆动所需的线束长度，避免反复开门时导线被拉紧。

　　设计思路上，该组件把“面板固定”和“接插功能”分成两个明确部分。外部法兰负责承受安装螺钉的压紧力，并把插头插拔时产生的侧向载荷分散到较大面积的板材上；内部插座模块负责绝缘、导向和导电件定位。这样的分层结构有利于现场维护：面板外观件、绝缘功能件和背部接线区边界清楚，检修人员可以直观判断螺钉固定位置、插头对接方向以及导线接入区域。对于机床这类存在切削液、油污和粉尘的环境，安装时还可在法兰与面板之间增加密封垫，模型给出的平整贴合面为密封件布置提供了基础。

　　外形尺寸校核需要同时关注三个边界：第一是法兰正面的长宽和四角孔距，它决定面板外观占用区域和螺钉孔位置；第二是中部模块穿过面板的轮廓尺寸，它决定钣金开孔大小；第三是背部接线腔体的高度和宽度，它决定柜内元器件与线槽的避让距离。安装孔采用对称布置时，面板加工可减少方向错误，但插座插孔本身具有极性和接地识别特征，装配时仍需保证正面方向与设备标识一致。

　　在整机三维设计中，该插座模型通常放置在电控柜侧面、操作箱正面或设备维修口附近。布置位置不宜过低，以避免地面积水和清扫液体溅入；也不宜紧贴急停按钮、门锁或铰链，需给插头插入、拔出以及手持操作留出手指空间。若插头带粗大电缆，插座周围还应预留电缆弯曲半径，不能让线缆在插头出口处形成急弯。通过该三维结构，设计人员可以提前检查插头对接姿态、门板关闭间隙、螺钉装配工具空间以及背部线束走向，从而减少实物装配阶段的开孔错误和干涉返工。
