CA6140车床配套电源箱机箱钣金结构

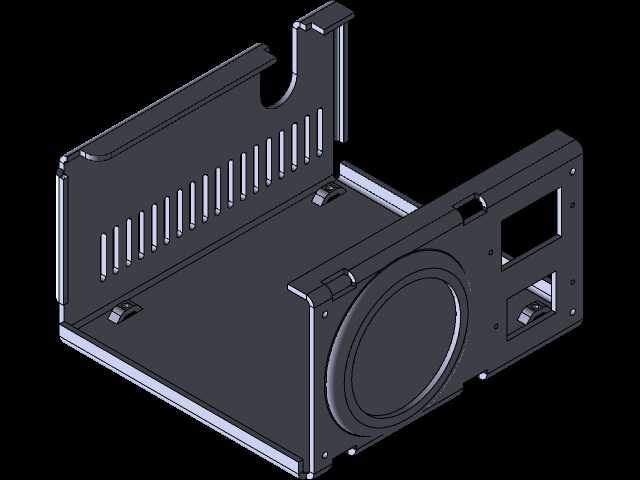

　　这款电源箱机箱是为CA6140普通车床配套设计的电气容纳构件，主要用于车床电气控制系统中电源模块、接线端子排、小型保护元器件的集中安装与防护，在车床整体布局中通常布置在床身侧方靠近主电机进线的位置，既方便主电源的线缆引入，也能缩短到操作面板、进给系统控制单元的走线距离，降低线路压降与干扰风险。从结构设计来看，整体采用折弯钣金拼合结构，主体基材选用1.5mm厚冷轧钢板，折弯处预留了合理的工艺圆角，避免应力集中导致的钣金开裂，同时所有外露棱边都做了压边钝化处理，防止装配与后期维护过程中划伤操作人员。机箱的安装边界充分考虑了CA6140车床床身的现有安装孔位，底部预留的三个固定凸耳的孔距与床身侧方的预装螺孔完全匹配，

　　不需要对原有床身进行二次打孔加工，直接通过M6内六角螺栓即可完成固定，安装后机箱与床身侧壁预留3mm的间隙，避免床身切削振动直接传导到机箱内部的电气元件上，也能给机箱背面的线缆走线留出足够空间。机箱正面的大尺寸圆形开孔是为散热风扇预留的安装位，适配120mm规格的轴流散热风扇，风扇安装位内侧设计了防尘网的卡槽，可以直接卡入尼龙防尘网，阻挡车床加工过程中产生的金属切屑、切削油雾进入机箱内部，同时配合机箱侧方排布的长条状通风栅格，形成顺畅的进出风通路，保证电源模块长时间工作时的热量能及时排出，避免箱内温度过高导致电气元件寿命缩短。正面的方形开孔是电源开关的安装位，下方的小型带卡扣开孔是电源指示灯与保险座的安装位置，

　　所有开孔的尺寸公差都控制在±0.1mm范围内，保证标准电气元件可以直接卡装固定，不需要额外的转接支架。机箱上方的U型缺口是主电缆的进线口，缺口处设计了可拆卸的橡胶护线套安装槽，装配时套上橡胶护线套可以避免电缆绝缘层被钣金切口割破，同时也能起到密封作用，减少切削液、灰尘从进线口进入箱内。机箱内部的侧壁上预留了两排M4的压铆螺柱，用于安装电气元件的安装导轨，螺柱的高度统一为10mm，保证导轨安装后与机箱底板之间留出足够的走线空间，强弱电线路可以分别从导轨两侧的空间排布，减少电磁干扰。机箱的侧板与主体采用卡扣加螺栓的双重固定方式，日常维护时只需要松开两颗固定螺栓就可以拆下侧板，不需要完全拆下整个机箱，方便检修内部的接线与元件。

　　在实际应用场景中，这款机箱除了容纳电源转换模块外，还可以将车床的过载保护继电器、急停回路的接线端子都集成在内部，将强电部分与车床的弱电控制部分做物理分隔，降低强电对数控改装后加装的弱电信号模块的干扰。设计过程中充分考虑了车床加工车间的恶劣工况，钣金表面采用喷塑处理，耐油污、耐切削液腐蚀，即使长期沾附少量切削液也不会出现锈蚀掉漆的问题。机箱的整体外形尺寸控制在长220mm、宽180mm、高160mm范围内，不会超出车床床身的侧方轮廓，避免在工件吊装、车床操作过程中发生碰撞，同时这个尺寸也刚好能容纳CA6140车床所需的全部电源类元件，不会出现空间浪费或者元件装不下的问题。机箱底部还预留了接地螺柱，通过6mm²的黄绿接地线直接与床身的接地端连接，保证设备的用电安全，避免漏电风险。在结构强度方面，机箱的折弯边都做了加强筋设计，侧方的通风栅格采用间隔10mm的长条孔设计，既保证了通风面积，也不会因为开孔过多降低钣金的结构强度，即使受到轻微的外力碰撞也不会出现变形，能够稳定保护内部的电气元件。
