自行车V2版转动限位止动装置设计

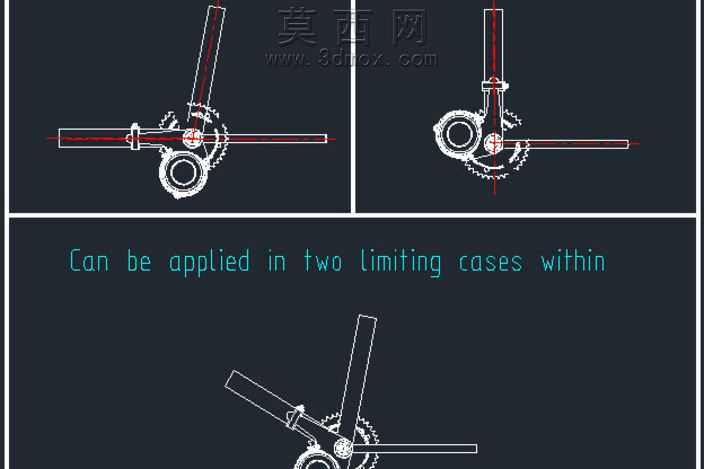

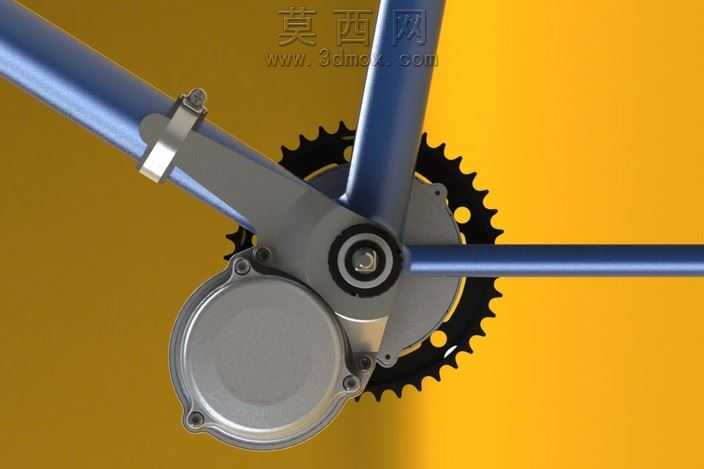

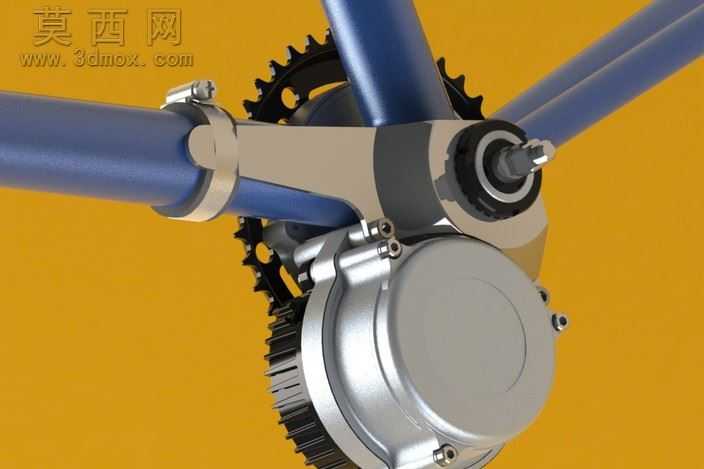

本作品为自行车配套的第二代转动限位止动装置三维模型，建模阶段采用参数化设计思路完成整体结构搭建，首先基于自行车五通与车架管的连接基准确定安装定位尺寸，通过草绘绘制抱箍的弧形贴合轮廓，保证抱箍内曲面与自行车车架圆管的外径完全匹配，避免安装后出现晃动移位的问题。建模过程中对核心止动壳体进行了抽壳与壁厚优化，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，实现整体结构的轻量化设计。渲染阶段采用写实材质方案，为金属壳体部件赋予磨砂铝合金材质，调整材质的粗糙度与金属度参数还原金属零件的哑光质感，为车架管部分赋予哑光蓝色烤漆材质，为轴承、螺栓等标准件赋予亮面镀铬金属材质，同时添加了齿轮部件的哑光黑色氧化层材质，通过不同材质的质感区分清晰展现各个零件的功能属性。场景布光采用三点布光方案，主光源从斜上方投射突出装置的主体轮廓，辅光源补充暗部细节避免出现死黑区域，背景采用高饱和度暖黄色调突出金属部件的冷调质感，最终渲染图清晰展现了装置安装在自行车五通位置的实际装配效果。结构设计上，本装置采用抱箍式安装结构，无需对原有自行车车架进行焊接、打孔等破坏性改装，仅通过螺栓锁紧抱箍即可完成固定安装，适配市面上绝大多数常规管径的自行车车架；核心止动结构通过限位凸台与转动件的配合实现转动角度限制，整体零件数量极少，除标准紧固件外仅需单个定制加工的主体零件，加工工艺简单，可通过压铸或CNC铣削快速完成量产加工，有效控制生产制造成本。设计过程中对装置的外形轮廓进行了多次曲面优化，去除了尖锐棱角，采用流畅的圆弧过渡曲面，既提升了整体外观的精致度，也避免骑行过程中尖锐凸起剐蹭骑行者衣物或造成磕碰损伤，同时装置的安装位置隐蔽，不会破坏自行车原有外观的整体性。
