双由令活接式直通球阀结构设计

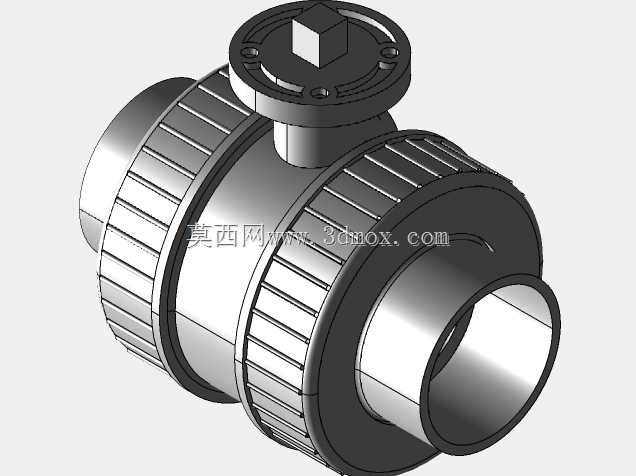

　　这款双由令活接式直通球阀主要用于工业流体管路中的通断控制，常见于水处理系统、化工输送支线、暖通循环管路以及小型工艺设备的接口段。阀体采用两端活接螺母的连接形式，现场装配时不需要强行扭转整段管道，只需将两侧接头预先与管路焊接或粘接到位，再通过活接螺母把阀体夹紧固定，后期维护拆卸也比较方便，能够减少停机更换时对相邻管线的扰动。

　　从结构上看，阀体中部为球形流道启闭件，介质沿直线通道通过，全开状态下流阻较低，适合水、压缩空气、弱腐蚀性液体等洁净或低杂质介质。球体上部通过阀杆与顶部方头驱动座连接，方头结构既可以适配手动手柄，也能够在自动化改造时对接气动、电动执行器。顶部法兰盘预留了安装孔位，执行器固定后可将旋转扭矩传递给阀杆，实现远程开关或联锁控制。

　　建模时需要重点控制几个配合边界：两端活接螺母与阀体之间采用螺纹旋合，螺母内侧台阶压紧密封件，装配后要保证接头端面与阀体端口同轴；阀杆穿过阀体上盖处设置轴向定位和密封区域，防止介质沿杆部外漏；球体与阀座密封面保持回转同心，开关过程中球体不能出现偏磨。外形尺寸方面，主体长度由两端活接接头外端面决定，管道外径、螺纹段长度和螺母外圆直接影响安装空间；顶部驱动座的高度、法兰孔分布以及方头尺寸，则决定执行器选型和外部操作空间。

　　设计思路上，这类阀门强调可维护性和管路适配性。活接结构使阀体能够独立拆下，而不必移动两侧管道；中部加强筋和滚花式外圈既提高握持与拆装便利性，也增强阀体承压后的刚性。端口过渡区采用圆滑流道，避免骤缩造成湍流和沉积。对于结构设计人员，三维建模时应把阀体、球体、阀杆、阀座、活接螺母和顶部安装座分别建立独立零件，检查螺纹旋合行程、密封件压缩量、阀杆限位角度以及执行器安装干涉；对于设备选型人员，则需要结合管径、压力等级、介质特性和操作方式确认端口尺寸与驱动接口，确保阀门在管线布局中既能完成启闭功能，也预留足够的拆装和检修空间。
