复古雕花方形扬声器背板装饰构件设计

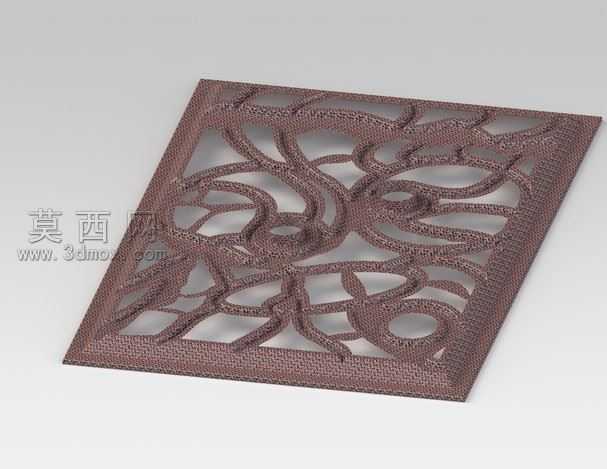

本作品为扬声器配套的装饰性背板构件，采用SolidWorks完成全参数化三维建模，整体为正方形薄型板状结构，建模阶段先绘制外轮廓基准草图，通过拉伸凸台生成基础板体，板体边缘做了窄边收边处理，收边区域做了细微的纹理压印建模，模拟编织肌理的触感效果。核心的镂空雕花区域采用对称式卷草纹样设计，建模时先绘制单侧纹样的样条曲线轮廓，通过镜像命令完成整体对称纹样的构建，再使用拉伸切除命令生成通透的镂空结构，所有雕花的转折处都做了小圆角过渡处理，避免尖锐棱角带来的加工应力集中问题，同时让纹样线条更流畅自然。材质渲染阶段选用古铜色做旧金属材质，调整材质的粗糙度参数模拟哑光金属质感，给收边区域的编织肌理添加细微的凹凸贴图，增强表面的纹理真实感，镂空区域的边缘做了轻微的倒角处理，渲染时添加柔和的环境光，让金属表面呈现自然的明暗过渡，突出雕花的立体层次。结构设计上兼顾装饰性与实用性，整体板厚控制在合理范围，既保证构件的结构强度，不会因镂空区域过多出现受力变形问题，又能适配扬声器的安装尺寸，镂空的纹样排布经过反复调整，在保证装饰美感的同时预留出声波传递的合理通道，不会对扬声器的发声效果造成过度遮挡。设计思路围绕复古装饰风格展开，摒弃传统扬声器背板单调的平板造型，将传统卷草雕花元素融入声学配件设计，让功能性构件同时具备家居装饰属性，适配复古风格的音箱产品，建模过程中所有特征都保留完整参数，可根据不同尺寸的扬声器安装需求快速调整外轮廓尺寸、雕花疏密程度以及板厚参数，适配不同规格的产品开发需求，镂空结构的建模也充分考虑后续加工的可行性，所有切除特征的拔模角度都做了对应设置，可直接适配注塑、金属蚀刻或者3D打印等多种加工工艺。
