CA6140车床左向折弯安装支座钣金件

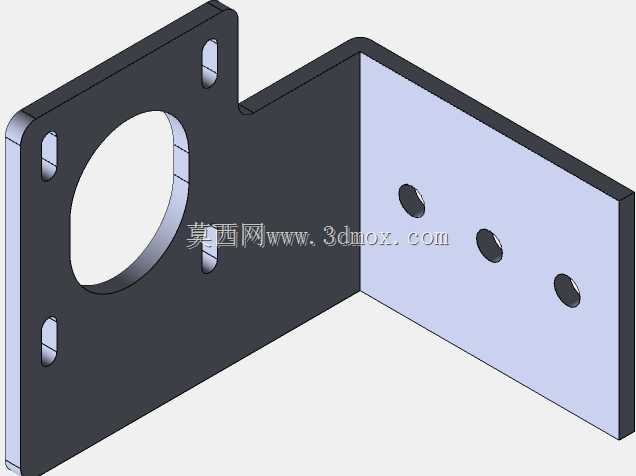

　　这款L型折弯钣金支座是CA6140普通车床配套的安装固定构件，在车床整机布局里承担侧向辅件挂载、限位支撑的作用，日常设备运维改造、老旧车床备件替换场景中使用频率很高。从结构设计逻辑来看，构件采用两块垂直正交的钣金板折弯一体成型，没有额外拼接焊缝，既减少了装配累计误差，也能保证两个安装面的垂直度公差控制在钣金加工常规精度范围内，承受侧向载荷时不会出现拼接面松脱的问题。

　　朝向外侧的立板上开设了一处大直径中心通孔，孔周做了翻边强化处理，这个大孔主要用于穿过传动轴、走线护套或者适配圆形辅件的安装定位，大孔四周均匀分布四个长条形腰型孔，腰型孔的设计预留了安装调节余量，现场装配时不需要严格把控孔位的绝对坐标，可在腰孔行程范围内微调支座的固定位置，补偿床身安装面的加工误差，降低备件替换时的配作难度。

　　和立板垂直的另一块安装平板上，沿板面排布了三个等距圆形通孔，三个孔位呈直线分布，用于将支座整体锁附在车床床身的侧装基准面上，孔位间距按照CA6140床身原有安装螺孔的中心距匹配设计，不需要在床身上重新钻孔攻丝，直接沿用原有紧固点位即可完成固定，避免二次加工破坏床身铸铁基体的结构强度。

　　设计阶段优先选用常规冷轧钢板作为坯料，折弯圆角按照板材厚度的1.5倍取值，规避折弯处出现应力集中开裂的风险，所有开孔边缘都做了去毛刺处理，装配时不会划伤操作人员或者线缆外皮。外形边界上，立板的高度方向尺寸适配车床侧方护板的内部安装空间，不会和溜板箱的往复移动轨迹发生干涉，横向折弯后的平板宽度完全落在床身侧方的安装凸台范围内，支座锁紧后外缘不会突出设备外轮廓，不需要额外做切割修配。

　　实际装机使用时，这个支座可以用来挂载行程开关支架、冷却管路固定座、接线端子盒这类轻型辅件，正交的两个安装面分别提供侧向和轴向的固定点位，辅件安装后位置刚性充足，车床运行产生的振动不会让支座出现晃振移位。建模过程中所有开孔位置、折弯内R、板厚参数都完全匹配钣金加工工艺，输出的展开尺寸可以直接用于激光下料、折弯工序，不需要工艺人员二次补全工艺特征，从源头上减少了试制阶段的返工概率。针对老旧车床备件测绘替换的场景，这个构件的所有安装孔位都和原厂备件保持互换性，替换后不需要调整周边关联部件的位置，就能恢复设备原有辅件的安装功能。
