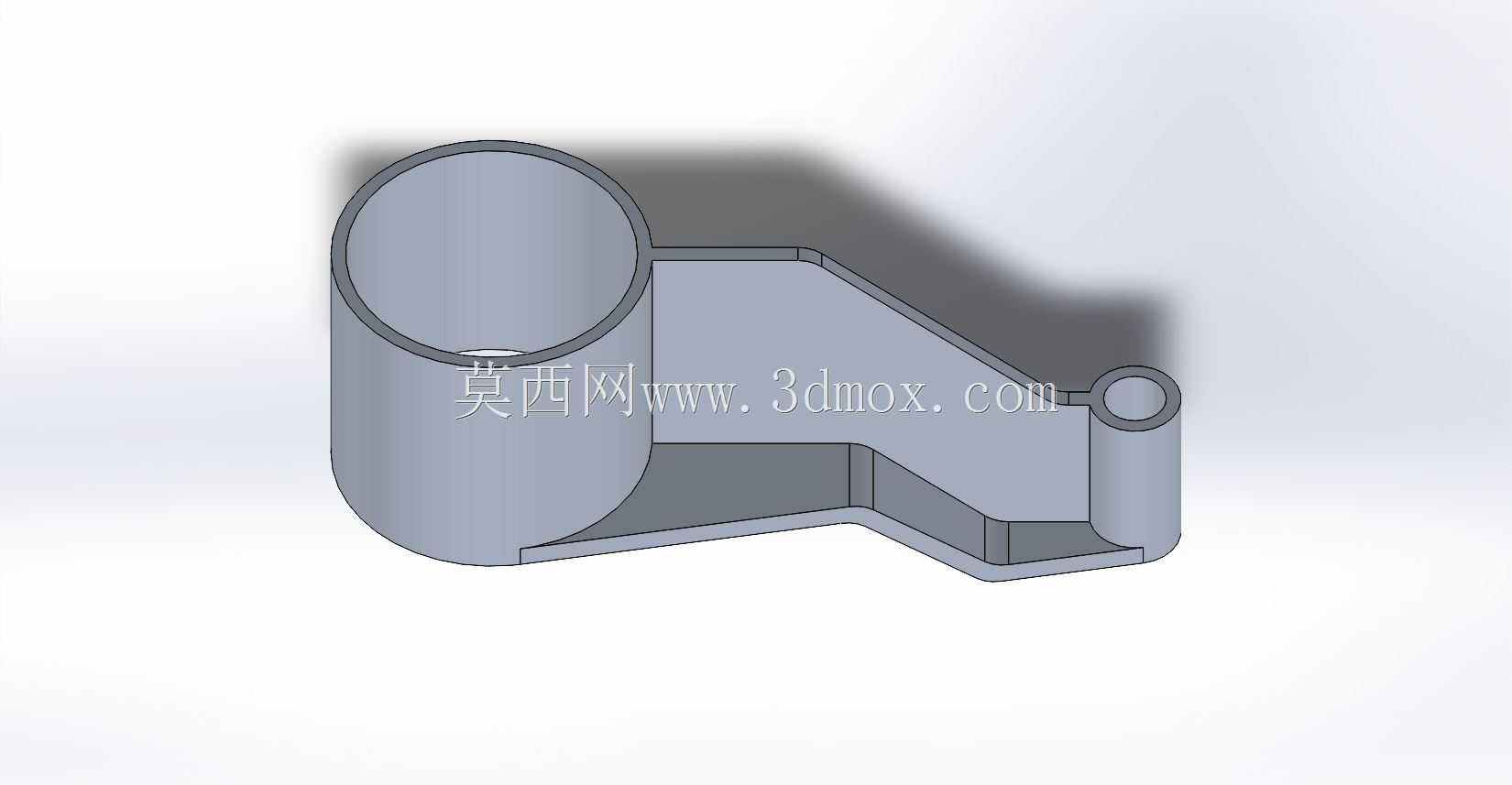

该构件属于机床加工场景下的铰接支撑类连接零件,整体采用一体化弯折成型的结构布局,一端设置大直径贯通套筒,另一端配置小直径铰接轴孔,中间通过变截面的弯折臂身将两端同轴度要求不同的安装位衔接为整体,臂身内侧预留出规整的避让空腔,既可以在装配时为相邻运动部件留出足够的运动行程,也能在不牺牲整体结构刚性的前提下大幅降低零件自身重量。从实际设备用途来看,这类构件常布置在CA6140普通车床的操作联动机构、进给传动的辅助摆臂单元中,大套筒端用于穿装固定转轴,作为整个摆臂的旋转支点,工作时臂身可绕该支点完成设定角度的往复摆动;另一端的小轴孔则用于铰接联动拉杆、操作拨叉或者位置检测触杆,把操作端的直线驱动力转化为摆臂的回转动作,
或是把传动侧的角位移传递给末端执行元件,在机床的档位切换、进给限位、防护门联动触发这类工况里承担力与运动传递的作用。设计过程中首先要锁定两端孔位的中心距作为核心尺寸基准,这个尺寸直接决定摆臂摆动时末端的运动行程,一旦偏差超出公差范围,就会出现拨叉挂档不到位、限位触发位置偏移的故障。大套筒的内径需要和配套转轴采用间隙配合,套筒的轴向长度要覆盖转轴的安装轴段,保证摆臂摆动时不会出现轴向窜动;套筒外壁和臂身衔接的位置做了平滑的圆弧过渡,避免直角根部在长期交变载荷下出现应力集中开裂。臂身的截面厚度根据受力方向做了差异化设置,承受摆动力矩的主受力侧壁厚更大,朝向避让空间的内侧则做了局部减薄,在满足刚性要求的同时减少材料占用。
臂身的弯折角度经过运动干涉校核,当摆臂绕大套筒转轴转到两个极限位置时,臂身外侧不会和机床床身的相邻壁面发生磕碰,内侧空腔也不会和穿过其中的管线、联动杆件产生摩擦。小铰接孔的端面预留了标准卡簧的安装槽位,装配后穿入铰接销再用卡簧轴向限位,不需要额外焊接或者螺纹锁固就能保证销轴不会脱出,日常维护拆解也十分便捷。整个零件的外轮廓没有突兀的突出棱角,所有转折位置都做了小圆角处理,既适配铸造或者钣金折弯的加工工艺要求,也能避免装配调试时锋利边角划伤操作人员。安装边界上,大套筒的两端面和转轴支座的侧面保留有微小的轴向间隙,防止臂身转动时出现端面摩擦卡滞,臂身下方的悬空高度经过核算,摆臂全行程运动过程中底部不会和下方的润滑油池盖板、走线槽发生接触,不需要额外在周边增加防撞垫块。这类摆臂构件的结构形式也可以通用到其他需要小角度往复摆动传递动力的通用设备上,只需要调整两端孔的中心距、套筒内径和臂身弯折角度,就能适配不同的安装空间与行程要求。
