DC-DC电源模块SKMW20F-05封装结构

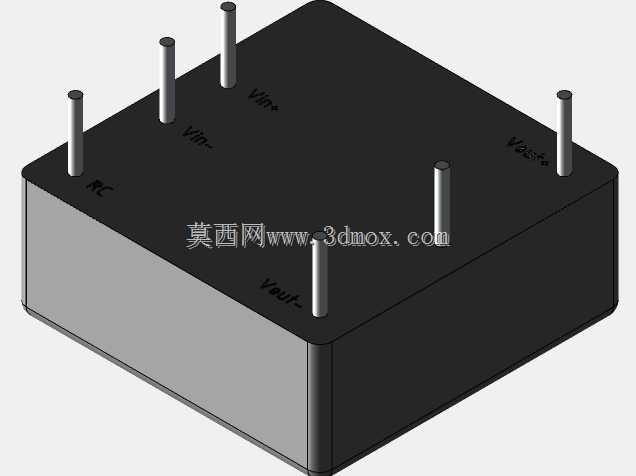

　　该模型呈现的是一款板载DC-DC电源转换模块的完整封装结构，主体为黑色矩形金属屏蔽外壳，六根圆柱形金属插针从壳体顶面垂直伸出，壳体表面丝印有Vin+、Vin-、Vout+、Vout-等输入输出极性标识，整体形态完全对应工业PCB直插安装的电源模块实物。从实际应用场景来看，这类宽压输入电源模块广泛部署在工业控制柜、分布式测控终端、车载嵌入式设备、通信基站板卡以及机床电控系统当中，作用是把9~36V区间波动的直流母线电压，稳定转换为后端MCU、传感器、运算电路所需的5V洁净直流电源，在输入电压存在浪涌、跌落或者负载动态跳变的工况下，仍能维持输出电压纹波处于极低水平，避免后端精密电路因供电不稳出现复位、采样漂移或者通信误码。

　　建模过程中优先还原了模块的安装边界特征：外壳采用圆角过渡的长方体屏蔽腔体，金属壳体既承担电磁屏蔽作用，阻断内部开关电源的高频振荡信号向外辐射干扰周边敏感器件，也作为散热路径将内部功率器件的热量传导到壳体表面，再通过周边空气对流或者贴装散热垫向机箱冷板传递热量。六根插针的排布位置、伸出壳体的高度、引脚直径都严格对照实物测绘还原，引脚分别对应两路电源输入、两路电源输出以及远端控制、trim调节功能脚，布局上输入引脚集中在壳体一侧、输出引脚分布在另一侧，符合电源模块常规的输入输出分区设计逻辑，能够避免PCB布线时输入大电流回路和输出低压小信号回路交叉耦合。在结构设计思路上，这类模块采用全灌封密封工艺，外壳内部填充导热硅胶，

　　把PCB上的功率电感、开关管、整流芯片、电解电容全部包覆固定，既可以提升抗震能力，适应车载、工程机械这类存在持续振动的使用环境，也能隔绝粉尘、潮气以及盐雾侵蚀，在温湿度波动较大的工业现场长期可靠运行。建模时对外壳棱角的小圆角、引脚根部与壳体衔接的注塑密封台阶、顶面丝印字符的位置都做了对应表达，结构工程师在进行整机PCB布局时，可以直接调用该模型校核安装空间：确认模块在板卡上的占位尺寸，预留插针焊接后的焊盘间距，同时核对模块上方需要保留的散热通风高度，避免周边插接件、结构筋位与模块壳体发生干涉；电气设计人员也可以借助该模型直观核对引脚定义排布，在绘制原理图和PCB封装时快速匹配引脚坐标，减少封装建库时的尺寸测绘误差，提前规避插针错位、安装间隙不足这类装配阶段才会暴露的问题。
