数控机床双滑动防护门结构设计

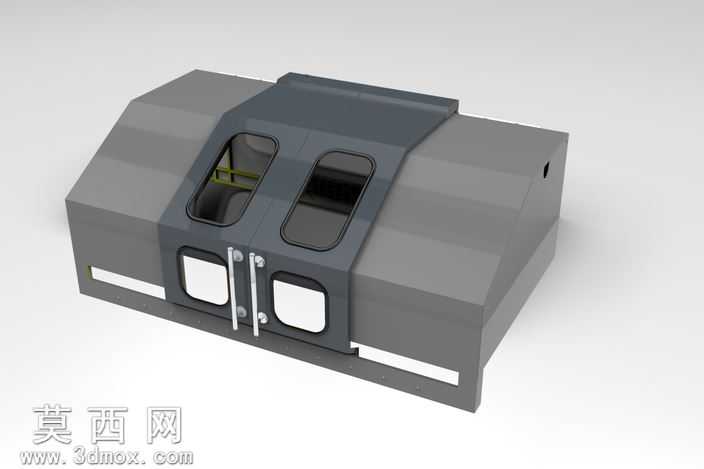

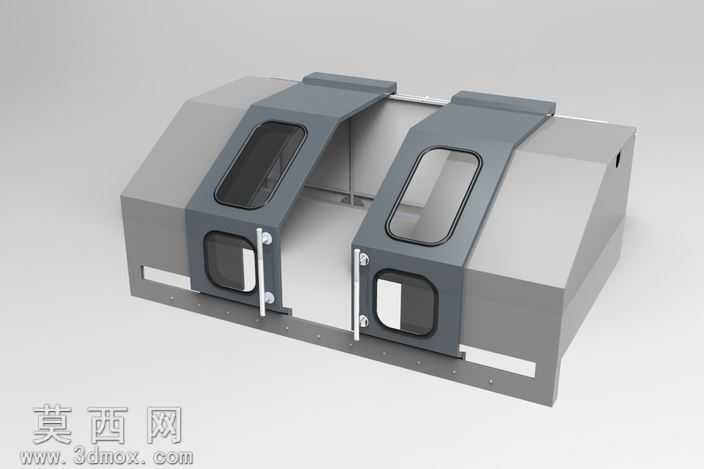

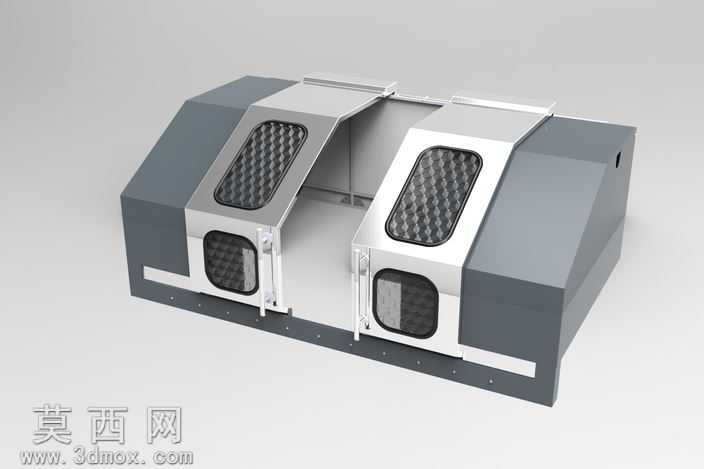

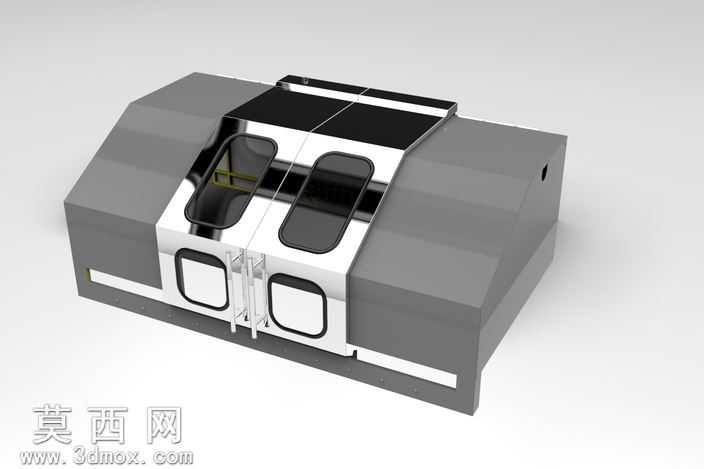

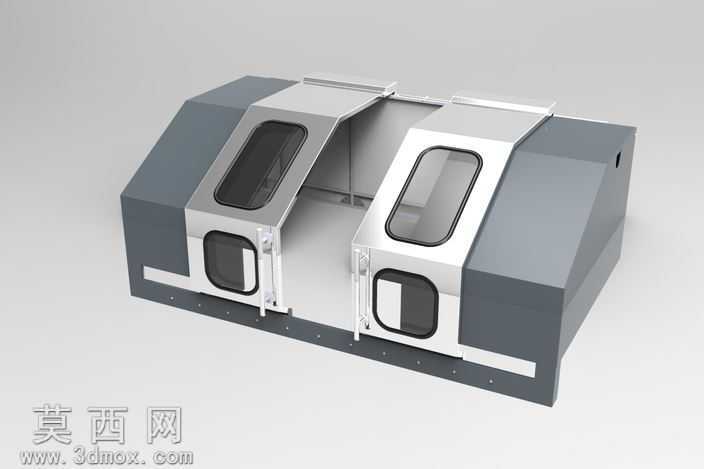

本作品为数控机床配套的双开滑动防护门三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机床外防护的实际生产工艺要求，对每一处结构细节都做了精准还原。整体模型采用对称式双门布局，主体外罩为斜坡式流线造型，既能够最大化覆盖机床加工区域，防止切削液飞溅、铁屑飞出，又能减少外罩的突兀棱角，提升设备整体的视觉质感。建模阶段对滑动导轨的配合间隙做了参数化设定，两门体分别配置独立的滑动导向结构，保证推拉过程顺畅无卡滞，门体上设置了大小两组观察窗，大观察窗采用圆角矩形造型，适配加工过程的大视野观察需求，小观察窗对应近距离操作观察位，窗体边框做了加厚包边处理，模拟实际生产中钢化玻璃的安装压合结构。门体把手采用立式长条形金属把手设计，安装位置符合人体操作高度，门体侧边设置了磁吸式定位结构，模拟门体闭合后的吸附固定效果，避免设备运行过程中门体意外滑动。材质渲染阶段，主体外罩采用哑光磨砂金属漆材质，还原机床外防护常用的冷轧钢板喷塑质感，门体框架采用深灰色哑光金属材质，与浅灰色的主体外罩形成清晰的视觉层次，观察窗采用半透明深色亚克力材质，模拟实际防护玻璃的透光与防眩光效果，把手、合页等外露五金件采用亮面镀铬金属材质，还原标准五金件的金属光泽。设计过程中充分考虑了外罩的安装适配性，底部设置了整圈的安装法兰边，法兰边上均匀排布安装固定孔位，可直接与机床床身的安装面对应配合，外罩的侧面斜坡结构预留了电气走线、管线接口的避让空间，不会干涉机床原有管路与线路的排布。两门体的滑动行程做了限位设计，完全开启后可露出足够的操作与上下料空间，闭合后门体之间的拼接缝隙做了错位挡边结构，可有效阻挡切削过程中的细碎铁屑从门缝飞出，整体结构兼顾了安全防护、操作便捷性与外观美观度，可直接用于同类型机床外防护的设计参考与生产改制。
