4.3英寸电容触摸显示屏结构设计

　　这款4.3英寸电容触摸显示屏的三维结构，是面向小型嵌入式人机交互场景做的适配设计，在做结构建模时首先考虑的是工业手持终端、小型检测设备面板、嵌入式工控操作端这类安装空间受限的应用场景，这类场景往往要求显示组件在保证触控交互精度的前提下，尽可能压缩整体厚度，同时预留足够的安装固定位，避免和设备内部的主控板、接线端子产生结构干涉。从功能特性来看，该显示屏采用IPS TFT液晶面板，搭配电容式触控层，相比传统电阻屏不需要压力触发，戴薄型劳保手套也能完成基础操作，更适合工业现场的使用环境，480x272的分辨率刚好适配小型设备的参数显示、简单触控按键交互需求，不会占用过多主控的显存资源，也能满足字符、简易图形的清晰显示要求。

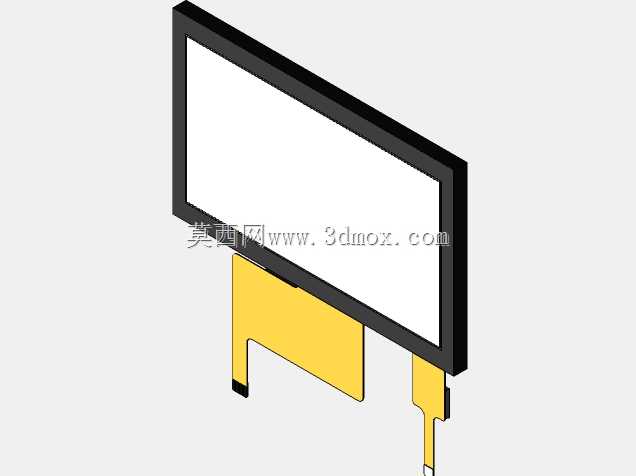

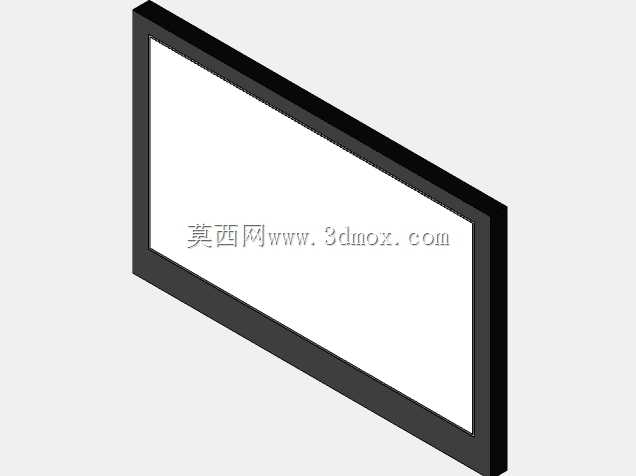

　　建模过程中首先确定了屏幕的视区边界，将有效显示区域的边缘和黑边宽度做了精准控制，黑边区域内部预留了触控IC、排线弯折的容纳空间，避免组装时排线被外壳压损；外框的窄边设计是为了适配嵌入式安装的卡扣结构，屏幕四周的安装边宽度控制在3mm以内，既能保证点胶或者卡扣固定的结构强度，又不会过多占用设备面板的表面空间。安装边界方面，屏幕整体的厚度方向做了分层设计，最外层是电容触控的保护玻璃，中间是液晶层与背光模组，背部是驱动板的容纳区域，建模时特意将背部驱动板的凸起位置做了避让标注，方便结构工程师在设计设备外壳时预留对应的沉台空间，避免安装时屏幕背部和内部元器件顶触。屏幕的FPC出线位置设置在背部下方，出线方向做了90度弯折的结构预留，

　　方便接线时顺着设备内壁走线，不会因为排线弯折半径过小导致线芯断裂。在结构细节上，屏幕正面的黑边做了微小的倒角处理，避免组装时边缘的玻璃崩边，同时也能让面板贴合时的缝隙更均匀；触控层和液晶层的贴合间隙在模型里做了明确的层间距标注，方便生产组装时控制贴合公差，避免出现牛顿环、触控偏移这类常见问题。这类小尺寸触控屏在选型时，很多结构工程师容易忽略屏幕背部的元器件凸起高度，导致外壳设计完成后出现安装干涉，这款三维模型把所有的结构凸起、安装孔位、排线位置都做了1:1的还原，不管是用来做设备面板的结构适配，还是做整机的装配干涉检查，都能直接调用，不需要再反复核对实物尺寸调整模型，能大幅缩短小型交互设备的结构设计周期。
