Arduino树莓派1.05寸IPS显示模组

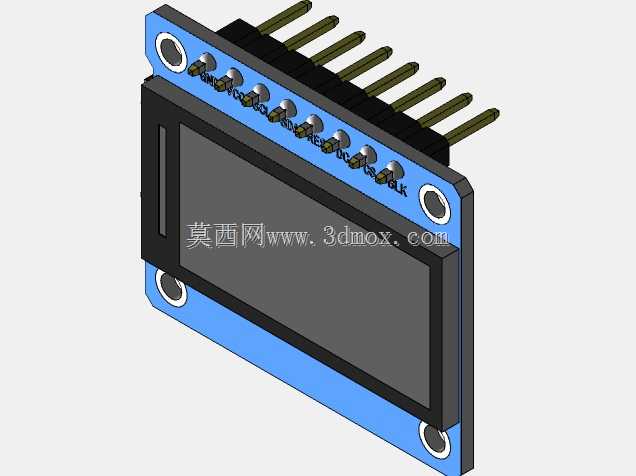

　　这款显示模组在结构上由1.05英寸IPS液晶面板、驱动控制板和转接底板两部分组成，建模时需要重点还原上下板对插的排针高度、板边安装孔位以及FPC弯折区域的空间关系。面板有效分辨率为120×240，属于窄长型小尺寸显示单元，适合在面板空间紧张的手持终端、检测仪表和嵌入式控制盒中承担状态显示、参数菜单和简单图形交互任务。

　　从实际装机角度看，模组采用四线SPI通信，引脚数量少，接线路径短，主控侧只需占用少量GPIO即可完成刷新。板载GC9A01控制器负责显存驱动与显示时序，8051、PIC、AVR、ARDUINO、ARM以及树莓派等常见控制平台都可以通过MCU并口模拟或硬件SPI完成驱动移植。对于结构工程师而言，这意味着设备内部不需要为并行总线预留宽排线，也不必在主板附近布置复杂的显示接口电路，显示板可以通过排针直接叠装在转接板上，或利用杜邦线、板对板连接器引到面板窗口位置。

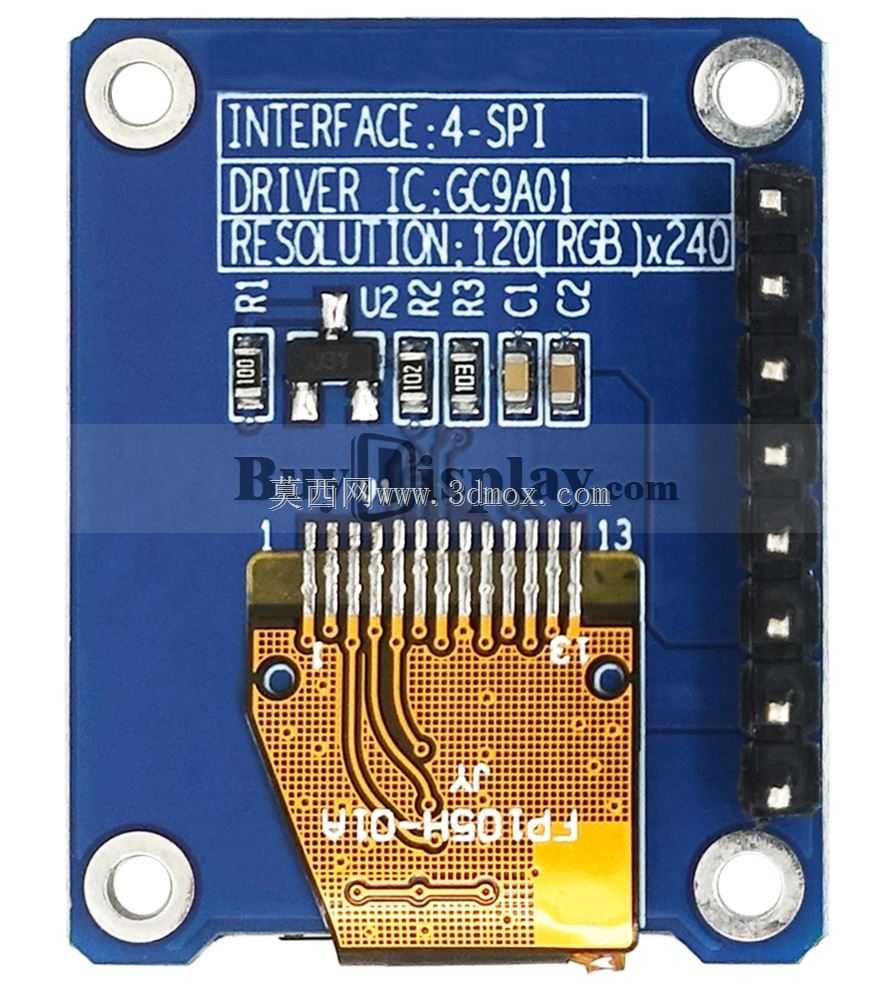

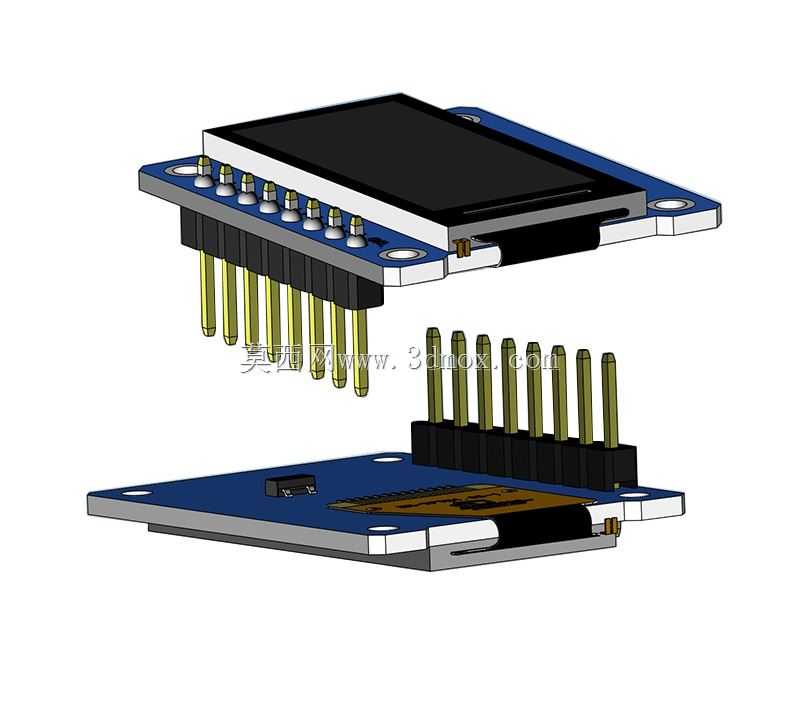

　　外形与安装边界是该类小件建模中最容易被忽略的部分。显示板四角预留固定孔，可使用小规格铜柱或螺钉固定在壳体内部；屏幕黑色可视区与蓝色PCB边框之间存在台阶，外壳开窗时应按可视区尺寸留孔，并在四周增加遮光挡边，避免背光从缝隙漏出。上下板对插后，金色排针与排母形成明显的堆叠高度，三维布局时不能只按单板厚度计算Z向空间，还要预留手指插拔和维修拆卸余量。转接底板背面的FPC与补强区域靠近板边，壳体筋位应避免直接压在柔性排线弯折点上。

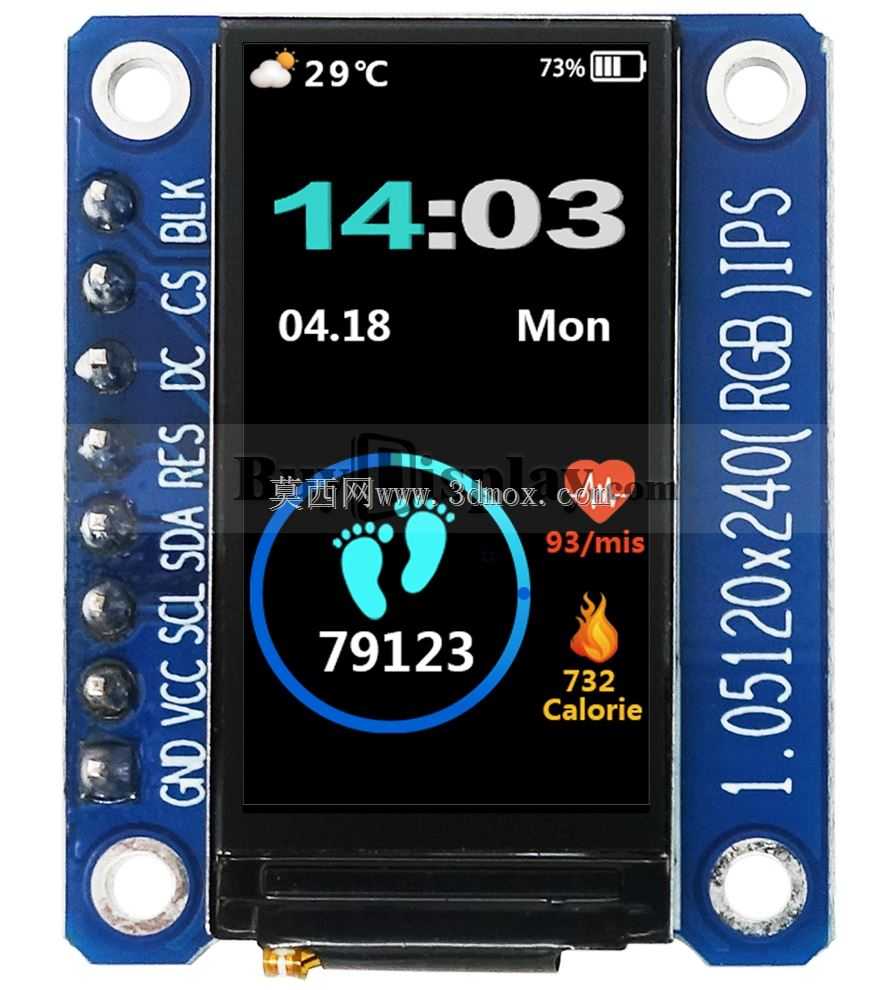

　　工业现场中，这类模组常被用于安全设备提示屏、医疗手持仪器、工业控制器参数页以及教学开发板扩展模块。IPS材质在斜向观察时仍能保持较好的色彩与对比度，相比普通TN小屏更适合多人查看或设备安装角度不固定的场景。设计外壳时，可将屏幕作为人机交互面的核心元件，按键、旋钮和指示灯围绕窄长屏幕排布；主板与显示板之间通过排针连接，既简化了装配工序，也方便在调试阶段单独更换显示组件。建模过程中还应体现焊盘、排针、定位孔、板边倒角和FPC压接区等细节，使装配干涉检查、开孔定位和连接高度校核都能直接依据三维结构完成。
