Wincom WC1602D字符型液晶显示模组

　　在工业控制终端、小型检测仪器、嵌入式开发板卡这类需要低成本字符信息交互的场景里，1602规格的字符液晶屏是应用覆盖度极广的人机交互部件，本次涉及的WC1602D液晶模组，就是这类部件里适配常规工业安装需求的典型款型。

　　从实际使用场景来看，这类字符屏不需要承担复杂图形渲染任务，核心用途是输出设备运行状态参数、故障提示代码、操作指引文本、实时采集的数值信息，比如小型温控设备上的温度设定值与实时值显示、简易PLC扩展模块的IO状态提示、实验检测仪器的测量结果输出、消费类小型电子设备的功能菜单展示，都能看到同规格屏的应用，它的优势在于驱动逻辑成熟、功耗控制稳定、采购成本可控，不需要额外配置高性能显示驱动芯片，用通用IO口或者I2C转接模块就能完成驱动对接，对于不需要彩色图形显示的设备来说，是性价比极高的显示方案选型。

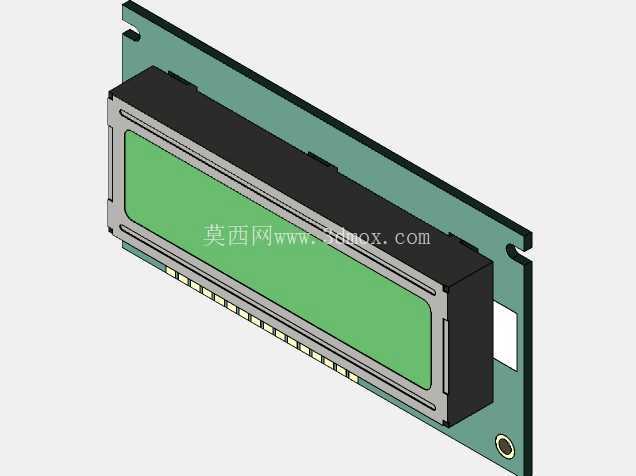

　　从功能特性上看，这款模组采用标准16列2行的字符显示规格，单字符块为5×8点阵结构，内置标准ASCII字符库，部分兼容版本还可烧录自定义字模，满足特殊符号、简易汉字的显示需求；背光采用常见的黄绿色背光配置，在车间常规光照环境下可视角度与对比度都能满足操作读取需求，屏幕表面的金属屏蔽罩既可以阻挡外界电磁干扰对显示驱动电路的影响，也能为脆弱的液晶玻璃层提供结构防护，避免装配过程中受力碎裂。模组的驱动电路直接集成在PCB基板上，不需要额外外接驱动板，减少了整机内部的布线复杂度。

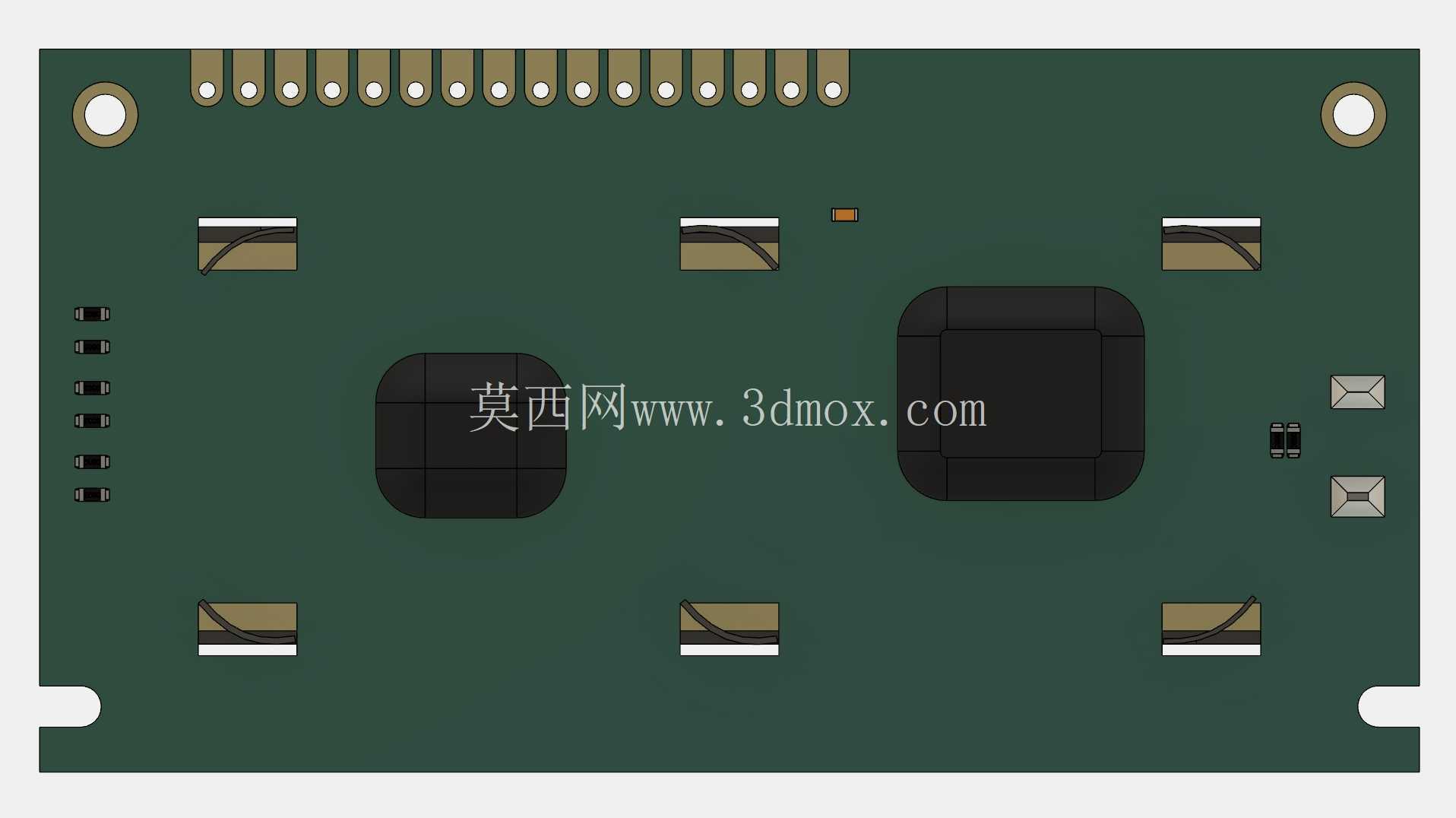

　　从设计思路层面拆解，这款模组完全遵循行业通用的1602安装规范做结构适配，PCB基板采用标准长宽尺寸，两侧预留的圆形安装孔位完全匹配行业通用孔距，设计人员在做整机结构预留时，不需要重新定制安装位，直接沿用成熟的1602屏安装槽结构即可完成适配，能大幅缩短设备开发的结构验证周期。屏幕与PCB的连接采用导电胶条压合工艺，相比排线焊接的方案，抗震性能更好，在有轻微振动的工业设备使用场景下，不容易出现显示缺线、接触不良的问题；底部引出的16个直插排针引脚，引脚定义完全遵循行业通用标准，从VSS、VDD电源引脚，到VO对比度调节、RS寄存器选择、RW读写选择、E使能信号，再到8位并行数据引脚、背光正负极引脚，都和市售绝大多数1602屏引脚定义兼容，硬件工程师做电路设计时可以直接套用成熟的驱动电路，不需要重新做引脚映射与驱动调试。

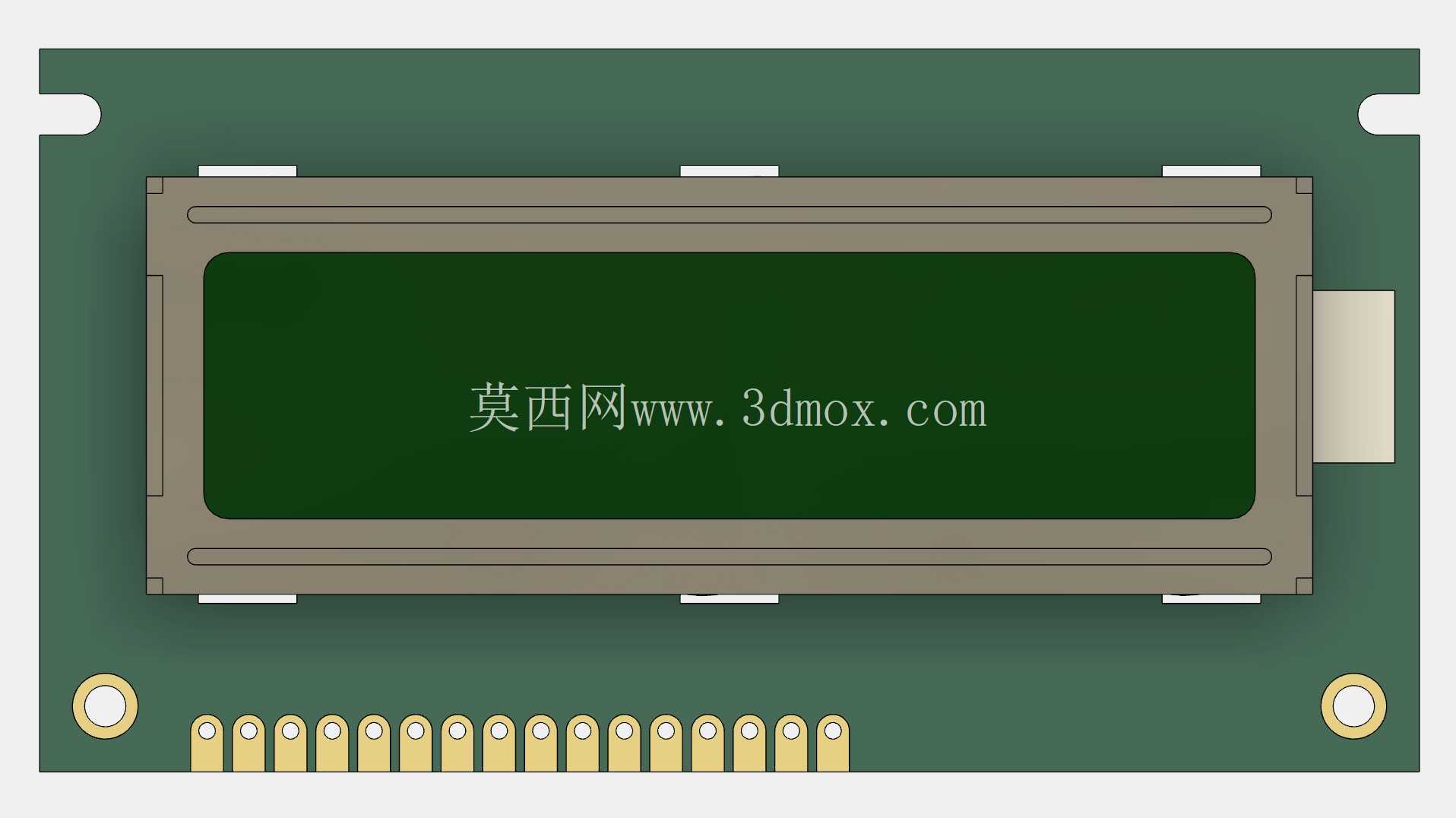

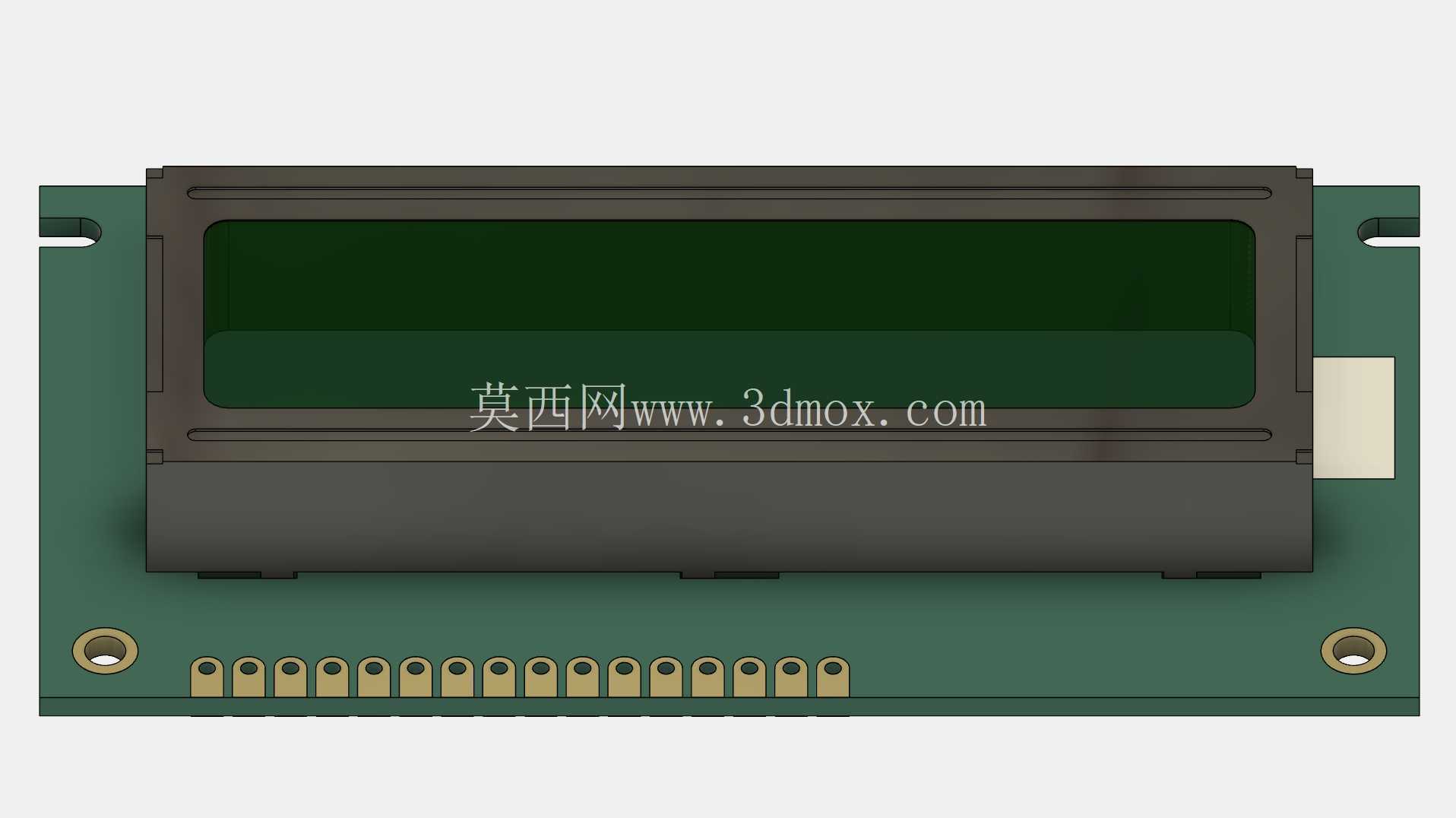

　　从外形尺寸与安装边界来看，这款模组的整体外轮廓尺寸完全符合通用1602屏的行业规范，液晶显示区域的位置、金属屏蔽罩的突出高度都做了标准化控制，结构设计人员在做面板开孔时，只需要按照通用1602屏的开孔尺寸预留视窗位置，就能保证屏幕显示区域完全对准视窗，不会出现偏位、漏边的问题；排针引脚的伸出长度、焊接位置也符合常规板卡对接的高度要求，既可以直接插焊在主控板上，也可以通过排座连接配合排线安装，适配不同的整机内部布局需求。需要注意的是，这款模组的背光部分有额定工作电流要求，结构设计时要在屏幕背部预留足够的散热空间，避免长期高温工作加速背光老化；同时屏幕正面的视窗面板要和液晶玻璃表面预留微小间隙，不能直接压合在玻璃上，否则会导致液晶层受力出现显示色块、缺划的问题。另外，模组两侧的安装孔在锁附螺丝时，要控制锁附扭力，避免扭力过大导致PCB基板变形，拉扯到内部的导电胶条造成显示异常。

　　对于三维建模从业者来说，搭建这款模组的三维模型时，要重点还原金属屏蔽罩的圆角细节、排针的间距与长度、安装孔的沉台结构、背光层与液晶层的层叠关系，这些细节直接影响模型导入整机装配时的干涉检查准确性，尤其是屏幕屏蔽罩的高度尺寸，如果建模时出现偏差，很容易在装配时和前面板视窗压条出现结构干涉，导致实际生产时出现装配问题。同时要注意PCB板上的定位缺口、引脚标识的位置还原，方便硬件工程师在做板卡布局时做对位参考。
