CA6140车床专用连接固定支架结构

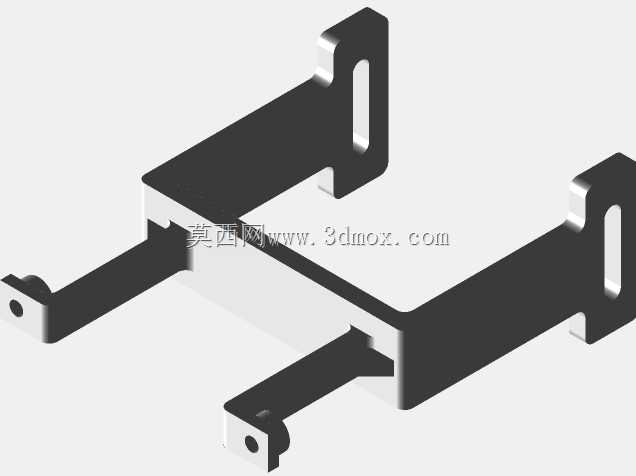

　　这款固定支架是CA6140普通车床进给箱与床身导轨侧部连接的配套构件，日常在车间做车床维保、进给系统精度复位时经常会接触到这类零件，很多时候原厂配件采购周期长，测绘建模后做小批量替换加工是一线机修和设备改造人员的常规操作。从实际安装场景来看，这个支架的安装基准面贴靠床身侧的铸造平面，两个带孔的支臂分别对接进给箱的定位凸台和操作杆的导向座，中间的长条形腰型孔是为了适配安装时的位置微调——毕竟车床床身是铸件，长期使用后会有轻微的形变余量，腰型孔可以抵消3-5mm的安装累计误差，不用在装配时反复修锉安装面。设计上采用了等强度的弯折结构，主体承力段的厚度和支臂的厚度做了差异化处理，承力的主体板厚比支臂厚2mm，

　　既保证了进给箱工作时的支撑刚性，避免进给传动过程中出现支架共振导致的走刀纹路不均，又尽可能控制了零件的整体重量，不会给床身侧部增加额外的负载。两个支臂端部的铰接孔做了同轴度公差约束，建模时特意将孔的轴线与安装基准面的平行度公差控制在0.02mm以内，保证安装后操作杆的扳动行程顺畅，不会出现卡滞、别劲的情况。从安装边界来看，支架的整体外轮廓不会超出床身侧部的防护罩安装范围，不会和后续加装的导轨防尘罩、冷却管路支架产生空间干涉，支臂的弯折角度经过反复校核，刚好避开了床身上的润滑油路油嘴位置，日常维护时不用拆卸支架就能完成油路疏通和注油操作。实际建模过程中，这类支架的圆角过渡处理很关键，所有的弯折处都做了R2的内圆角和R1.5的外圆角，

　　既避免了应力集中导致的支架断裂——毕竟车床进给时会有持续的交变载荷，直角弯折处很容易在长期振动下产生疲劳裂纹，也符合钣金加工或者铣削加工的工艺要求，不需要额外做清根处理就能直接加工成型。中间的承力平面做了轻微的下沉设计，刚好可以容纳进给箱连接螺栓的垫片沉头，不会让螺栓突出平面刮蹭到后续布线的电缆护套。
