三辐式乘用车辆转向操控盘总成

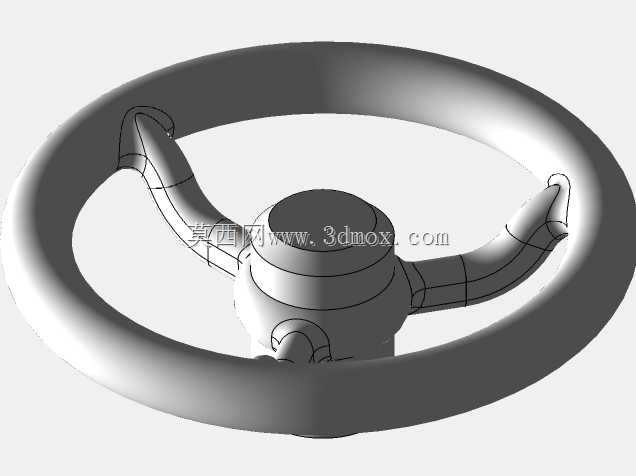

　　这套转向操控部件的三维结构，围绕乘用车辆驾驶位的人机交互核心展开，轮圈采用闭环环形握持结构，三根辐条从中央基座向外延伸衔接轮圈，整体轮廓贴合驾驶员手部自然抓握的运动轨迹。在整车装配场景里，该部件布置于驾驶舱转向管柱最上端，是驾驶员向转向系统输入操控力矩的直接接口，日常行驶中转向指令、小幅方向修正、紧急避让操作都通过该部件传递，轮圈表面的环形曲面经过弧度优化，手掌在不同握位、不同转向角度下都能获得稳定的握持支撑，三辐条的布局在轮圈左右两侧留出了充足的手部活动空间，大角度打方向时手掌可以顺畅沿轮圈滑移换位，不会出现辐条干涉握持动作的问题。中央基座作为整个部件的安装核心，内部预留了转向轴对接的安装腔位，

　　基座下端的对接轴段可以和转向管柱的输出轴形成周向固定，传递驾驶员输入的扭转力矩，基座的轴向安装面和转向管柱端面贴合，配套紧固件可以沿轴向锁止，保证转向输入过程中部件不会出现周向松旷或者轴向窜动。三根辐条采用变截面过渡结构，从中央基座向外衔接轮圈的位置截面逐步收窄，既保证了力矩传递路径上的结构刚度，又尽可能降低了部件整体重量，辐条和轮圈、中央基座的衔接位置全部做了圆角顺滑过渡，避免应力集中在长期交变转向载荷下出现结构开裂。从安装边界来看，轮圈的环形外轮廓需要和驾驶舱仪表台、驾驶员安全气囊模块、组合开关拨杆保持足够的安全间隙，转向盘转动全程不能和周边内饰件发生运动干涉，中央基座的径向尺寸预留了多功能按键、安全气囊模块的安装空间，

　　后续可以在辐条空位集成音响控制、巡航设置等操控按键，不需要改动主体承载结构。建模过程中优先还原了轮圈的曲面光顺度，握持段的截面采用类椭圆造型，区别于正圆截面的生硬触感，贴合人体手掌握持时的接触面形态，长时间驾驶握持不容易产生局部压痕。辐条的曲面造型同时兼顾了结构强度和内饰视觉协调性，外露表面没有突兀的棱角，所有外轮廓边都做了钝化处理，车辆发生碰撞时可以降低对驾驶员的二次伤害风险。部件的轴向安装高度可以通过转向管柱的调节结构适配不同体型驾驶员的操作习惯，轮圈的倾斜角度随转向柱调节过程中始终保持和驾驶员手部操作范围匹配。在结构校核阶段，需要验证转向盘全周转动时和驾驶员腿部、仪表台下护板的间隙，保证驾驶员踩踏板、

　　腿部调整姿态时不会磕碰转向盘下沿，中央基座和转向轴的配合公差需要严格控制，配合间隙过大会导致转向虚位增大，影响操控指向精度，配合过紧则会提升装配难度，给后期维修拆卸带来阻碍。三辐的布局相比两辐结构拥有更均衡的径向刚度，各个方向施加转向力时形变均匀，相比四辐结构又留出了更大的中央观察视野，驾驶员可以透过转向盘上半区域清晰查看仪表盘的车速、转速等行车信息，不会被辐条遮挡关键读数。轮圈的环形结构内部可以预埋金属骨架，外部包覆柔性握持材料，三维模型里把骨架安装的限位结构、包覆层的壁厚边界都做了预留，后续工艺落地时可以直接参考结构数据分件设计，不需要重新调整主体外形。整个部件的力矩传递路径从驾驶员手部作用在轮圈上开始，经轮圈传递到三根辐条，再汇总到中央基座，最终通过对接轴段传递给转向管柱，整条传力路径连续顺畅，没有突变的截面薄弱点，能够承受日常转向操作的反复交变载荷，也能满足紧急情况下大力施加转向力矩的强度要求。
