径向小型气压油压检测表结构设计

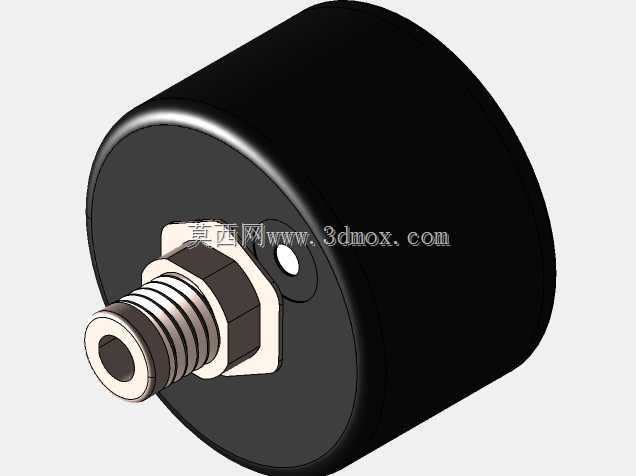

　　在常规工业现场的压力测点布局里，小直径径向安装压力表的使用占比远高于大表盘表款，尤其是设备内部管路排布紧凑、操作面板预留空间有限的场景，40毫米外径的表体几乎是兼顾读数可视性与安装空间占用的折中选择。这款表的整体构型采用圆柱壳身加轴向引出接头的经典布局，黑色圆柱外壳作为内部波登管、传动放大机构与刻度盘的防护腔体，壳身侧壁做光滑圆弧过渡，没有突出的棱角结构，在设备运维擦拭、管线拆装过程中不会剐蹭操作人员手套，也能减少车间粉尘、切削液在壳体表面的附着堆积。

　　从安装边界来看，表体轴向从接头端面到壳身尾部的总长度控制得较短，径向最大轮廓就是40毫米直径的圆柱外壳，在机床润滑系统、小型气动回路、实验室液压试验台的面板开孔布局时，只需要在面板或管路上预留对应螺纹接头的安装位，表壳周边留出不小于3毫米的散热与操作间隙即可，不需要额外预留大尺寸的表盘偏转空间。前端引出的连接部位做了多层阶梯结构：最外侧是外螺纹连接段，螺纹段加工出连续均匀的牙型，用来和管路内螺纹旋合密封；螺纹根部搭配六角锁紧螺母结构，扳手可以直接卡在六角面上施加拧紧扭矩，避免拧紧过程中表壳跟转损伤内部传动机构；螺母和表壳端面之间预留了密封垫片的安装位，现场装配时可以根据被测介质属性选配紫铜垫片、聚四氟乙烯乙烯垫片或者橡胶密封垫，满足气压、低压液压、冷却水等不同介质的密封需求。

　　接头最中心的通孔是压力介质引入通道，介质从管路经过这个小孔直接通入表壳内部的弹性敏感元件，当被测介质压力发生变化时，敏感元件产生形变，通过内部的齿轮传动放大机构带动指针偏转，操作人员透过表壳正面的透明视窗就可以直接读取当前压力数值。表壳正面靠近接头的位置设置了一个小型定位孔，这个结构既可以作为表盘装配时的周向定位基准，也可以在后续加装警示红针、限位卡扣的时候作为固定点位使用。

　　实际选型应用中，这款小尺寸压力表常被布置在半自动化工位的气动三联件旁、小型液压站的出油口支管、数控机床的润滑系统供油末端，这类测点的共同特点是安装空间狭窄，不需要远传电信号，只需要现场目视就能确认系统工作压力是否处于正常区间。设计建模过程中，壳身的壁厚需要兼顾防护强度与整体重量，外壳采用薄壁拉伸成型工艺时，壁厚均匀控制在1毫米左右，既可以承受日常工况下的轻微磕碰，也不会因为表体过重给管路接头带来额外的弯曲载荷。前端螺纹接头的同轴度是整个结构的关键管控项，接头轴线和圆柱壳身的轴线重合度需要控制在0.1毫米以内，如果同轴度偏差过大，拧紧管路时会产生额外的偏心应力，长期受设备振动影响容易出现接头螺纹松动、密封面渗漏的问题。

　　和轴向带边嵌装的压力表不同，这款径向直立安装的表款不需要在设备面板上开大直径的安装孔，直接通过螺纹对接在管路弯头或者三通上即可完成部署，在老旧设备的压力测点改造项目里，不需要重新加工面板，只需要在原有管路上替换对应螺纹规格的接头就能完成加装，改造成本极低。表壳的黑色表面处理一般采用喷塑或者烤漆工艺，在车间多油污、多飞溅的环境下，脏污附着后用抹布沾少量清洁剂就能快速擦拭干净，长期使用也不会出现表面锈蚀掉漆的问题。内部传动机构的所有运动副都被封闭在壳腔内部，外部的灰尘、水汽很难进入壳内，在普通工业环境下不需要额外做防护罩，就能保证长期工作时指针转动平顺，不会出现卡滞、读数跳变的故障。建模时把接头的螺纹段、六角螺母、密封面、壳身、正面视窗的所有配合尺寸都做了完整还原，结构工程师在做整机管路布线时，可以直接把这个表件装配到三维管路里，提前核查表壳和周边管线、设备钣金件之间的间隙，避免生产装配阶段才发现表件和周边结构干涉，大幅减少现场装配的返工量。
