CA6140车床开合型防护挡板钣金结构

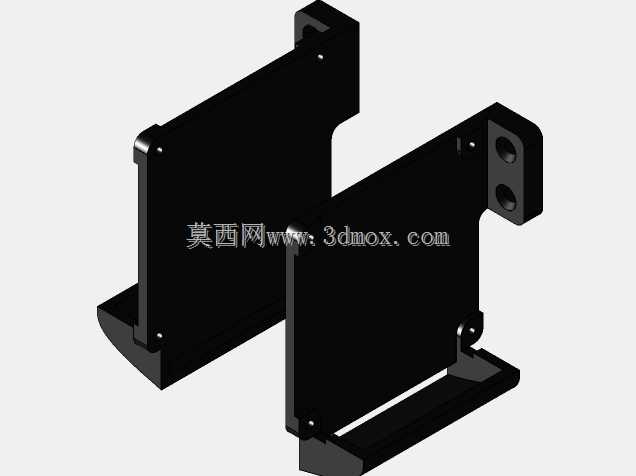

　　在普通卧式车床的日常改造与维护场景里，主轴箱周边、溜板箱侧方以及卡盘后方的防护区域，长期存在切屑飞溅、切削液外溅的问题。CA6140作为车间保有量极高的普通卧式车床，很多老旧设备出厂时的防护钣金已经出现变形、锈蚀甚至缺失，现场操作时高速旋转的工件甩出的带状切屑很容易划伤操作人员，喷淋的切削液也会顺着床身缝隙流到地面，既污染作业环境，也带来滑倒隐患。这套成对布置的开合式防护挡板结构，正是针对CA6140车床侧方防护工位设计的钣金防护构件，整套构件采用左右对称的分体式布局，两块立板分别对应车床操作侧与后侧防护位，不需要对床身原有导轨、进给机构做大规模改动，就能直接加装在指定安装点位。从结构形态来看，每块防护立板主体采用薄钢板折弯成型，

　　主体板面为大平面遮挡结构，边缘做了90度折边处理，折边一方面提升整块薄板的刚性，避免钣金在长期受切屑撞击、车间磕碰时出现板面震颤变形，另一方面折边形成的封闭边缘也能阻挡切削液从板边缝隙向外流淌。立板的上端预留了带安装孔的凸耳结构，凸耳位置对应车床床身侧面原有的螺栓安装位，现场安装时不需要额外在床身上打孔，直接利用原有预留螺孔就能完成固定，大幅降低老旧设备改造的加工工作量。立板下端设计了向内弯折的承托折边，折边形成的槽型结构可以承接顺着板面流下的切削液，让液体沿着折边导流回车床的接屑盘内，避免切削液直接滴落到车间地面。其中一块立板的侧端延伸出带两个同轴通孔的铰接座结构，两个通孔的间距与开合铰链的安装尺寸匹配，这块板作为活动防护页，

　　可以绕铰接轴实现小角度开合，操作人员在需要装卸工件、测量加工尺寸、清理卡盘周边切屑的时候，不需要把整块防护板完全拆除，只需翻开活动页就能留出操作空间，完成作业后把活动页复位，即可恢复完整的防护遮挡范围。另一块立板为固定安装结构，板面上的多个定位小孔分别对应铰链固定端、限位挡片的安装点位，固定页长期锁定在床身侧方，作为活动页的安装基准，两块板闭合之后，整体遮挡面可以覆盖车床加工区域的侧方全部飞溅路径，高速飞出的切屑撞到板面之后会直接反弹回落至接屑槽，不会向操作人员站立的工位方向弹射。从安装边界尺寸来看，立板主体高度适配CA6140车床主轴中心到床身侧面的高度区间，板面宽度覆盖从主轴前端到溜板箱行程末端的侧方范围，

　　既不会因为防护板过高干扰车床刀架的纵向进给运动，也不会因为宽度不足留下防护盲区。钣金件的所有外露棱角都做了折弯钝边处理，没有尖锐的剪切毛边，现场安装和后期清理切屑的时候，不会划伤维修人员的手部。板面的平整大平面也方便后期粘贴安全警示标识，或者加装透明观察视窗，操作人员可以在不翻开防护板的情况下，直接观察内部车削加工的走刀状态。在实际车间应用里，这类防护钣金除了用于CA6140车床的改造，同结构形式也可以适配同规格的其他普通卧式车床，只需要对应调整安装孔的孔距和折边尺寸，就能匹配不同床身的安装界面。结构设计全程规避了复杂的曲面冲压工序，所有成型工序都可以通过数控折弯完成，不需要开专用冲压模具，单件小批量加工的时候成本极低，钣金下料之后经过折弯、钻孔、去毛刺、表面发黑或者喷塑处理，就可以完成成品制作，后期使用过程中如果板面被切屑砸变形，也可以直接拆卸下来单独校正或者更换，不需要改动车床主体的任何核心传动部件。铰接位置的通孔设计预留了足够的配合间隙，长期在充满油污、切屑粉尘的车间环境里工作，也不会因为少量粉尘堆积出现铰接卡滞的问题，活动页开合过程中没有多余的复杂联动机构，故障率极低，完全满足机加工车间高频次、粗放使用的工况需求。
