户外单边立柱悬臂遮阳棚结构设计

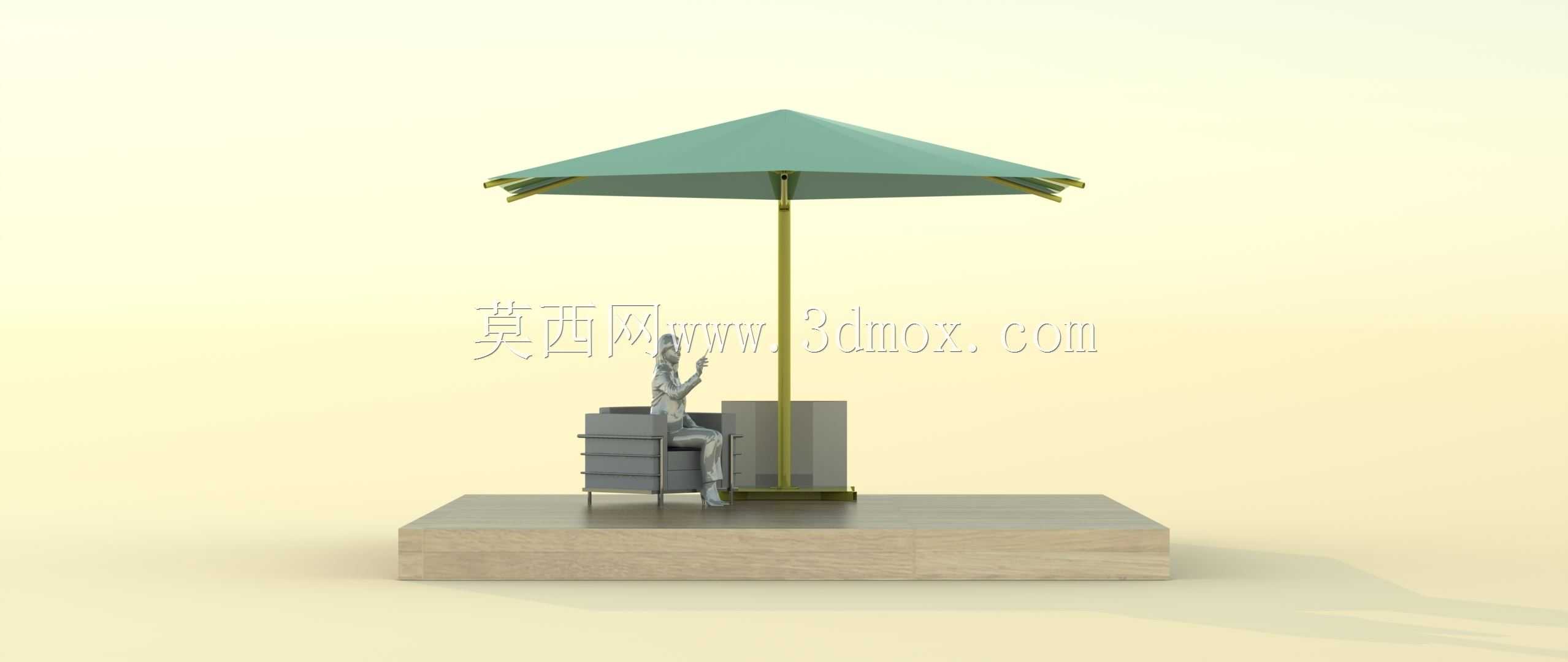

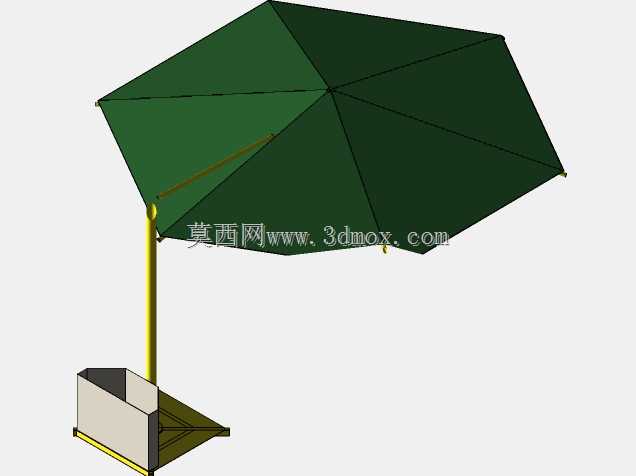

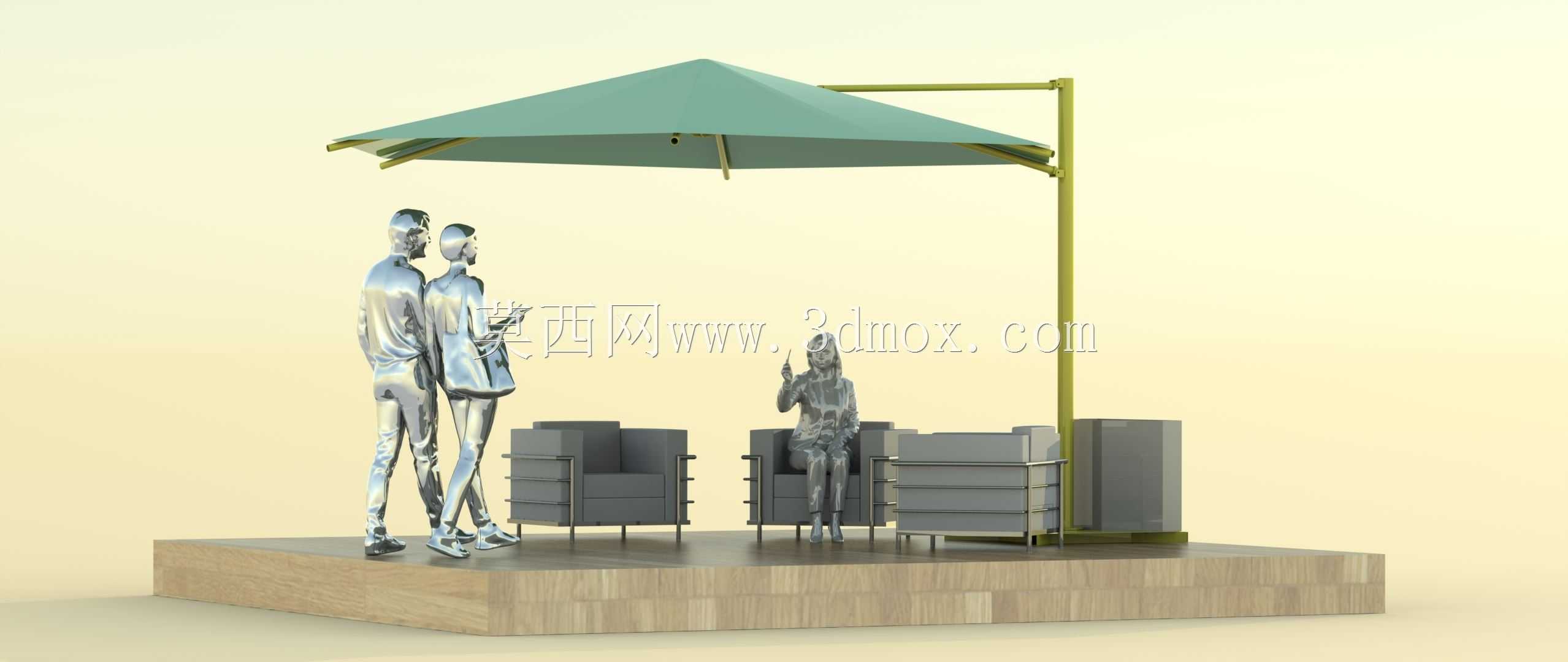

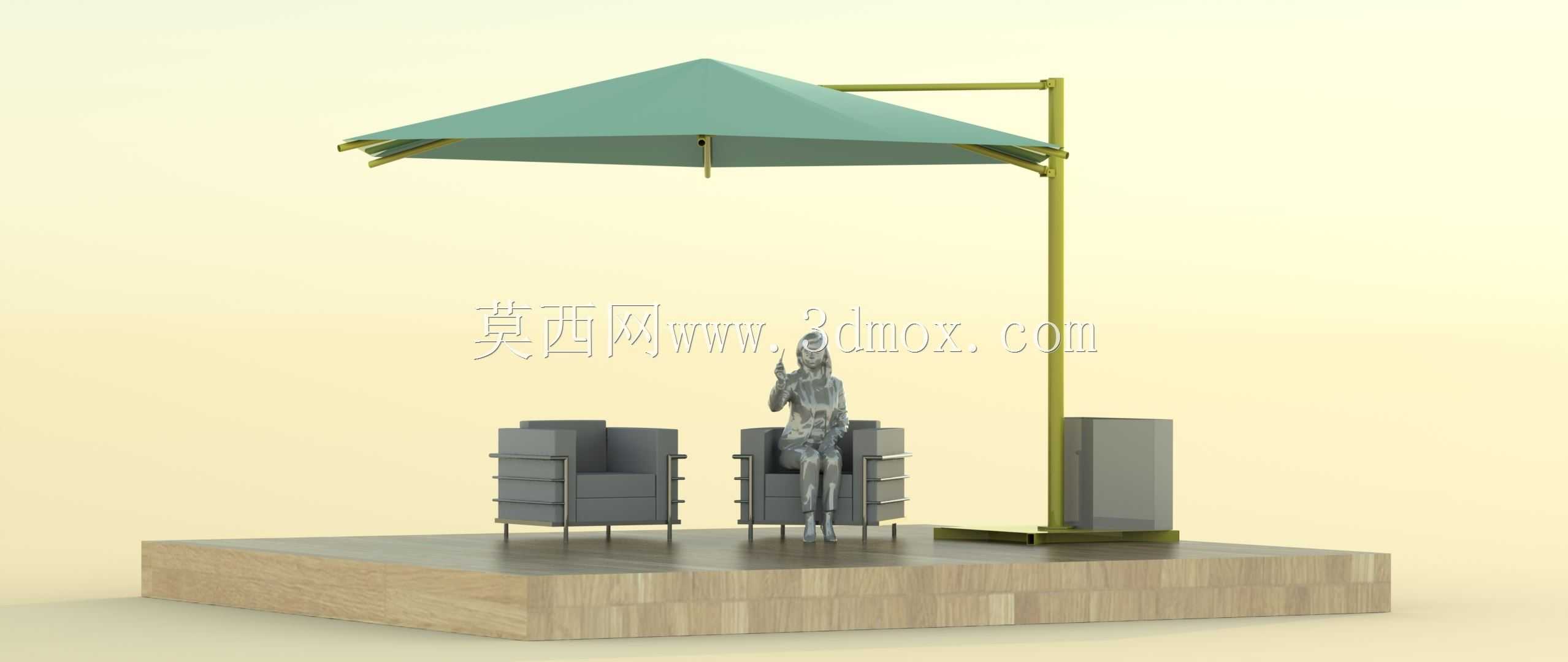

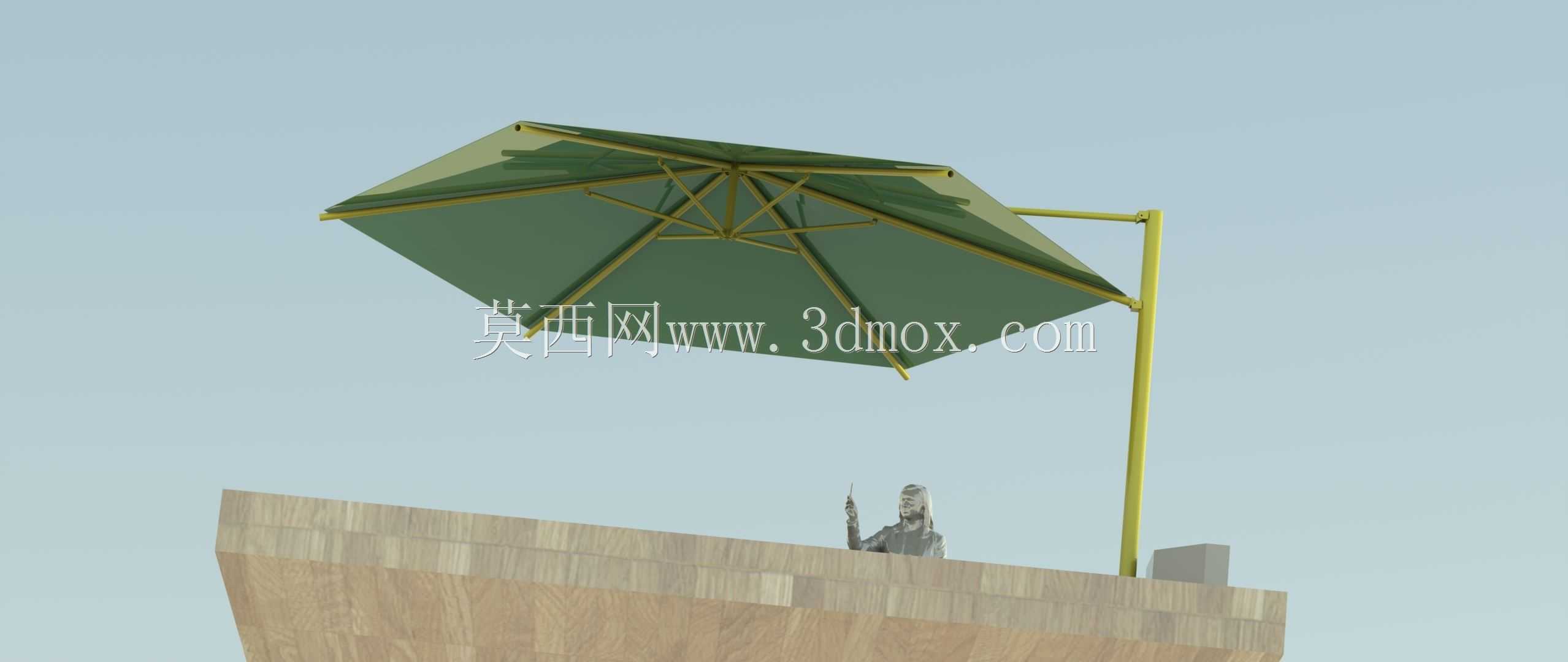

　　这套单边悬臂式户外遮阳设施的三维结构，核心解决的是传统中柱遮阳伞占用桌面活动空间、人员穿行易磕碰立柱的实际痛点，在商业外摆、露台休闲区、泳池边休憩点这类场景里，常规中柱伞的立柱刚好落在桌椅组合中心，既遮挡就坐视线，也无法灵活调整桌面摆放布局，悬臂结构把全部支撑受力构件转移到遮阳区域的侧方，整片遮阳覆盖范围内没有任何竖向支撑件，下方可以自由摆放沙发、茶几、休闲座椅，人员起身走动、挪动家具都不会受到立柱干涉。

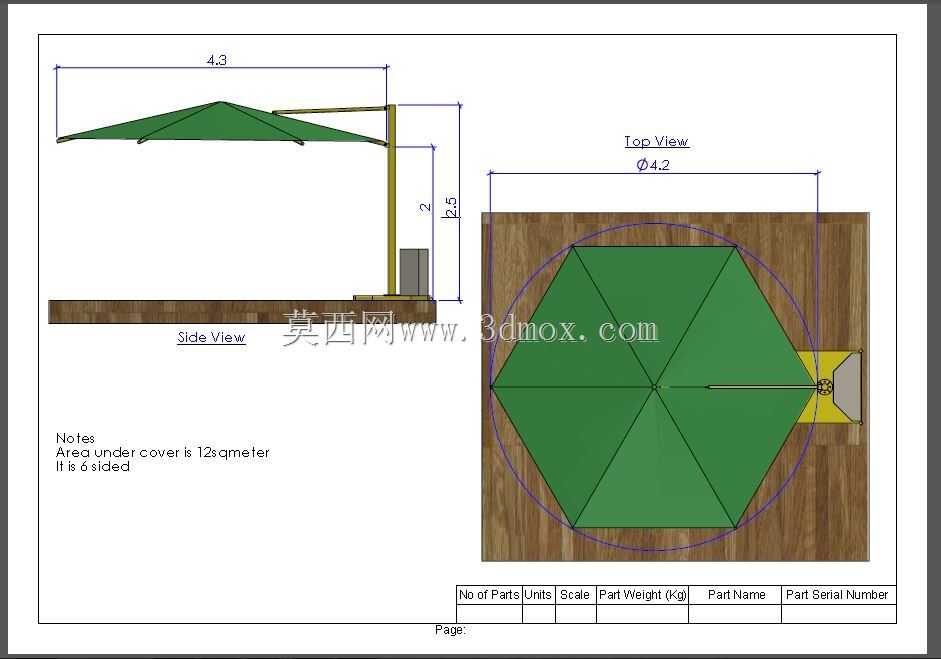

　　从受力逻辑来看，整套结构的载荷传递路径非常清晰：遮阳篷面承受的风载、积雪自重、篷布张紧力首先通过伞面辐射状的支撑肋汇集到横向悬臂梁，悬臂梁作为受弯构件，把全部载荷传递到侧边的竖向主立柱，主立柱底部和配重基座刚性连接，靠基座的自重压重来平衡整个悬挑端产生的倾覆力矩，不需要在地面打膨胀螺栓固定，既可以在硬质铺装的商业广场快速布设，也能在木质露台、临时活动场地随时移位，不会破坏铺装面层。建模过程中首先要锁定的就是安装边界尺寸：竖向主立柱的布设位置需要距离遮阳覆盖区的侧边预留不小于二十厘米的操作间隙，方便人员调整悬臂俯仰角度、开合篷面；横向悬臂的悬挑长度直接决定遮阳覆盖半径，常规户外四人休闲桌椅组合的占地尺寸在两米见方左右，因此悬臂悬挑净长设置为两米二到两米五区间，就能保证整片桌椅区域完全处于篷面投影范围内，正午阳光斜射时也不会出现局部晒到座位的情况。

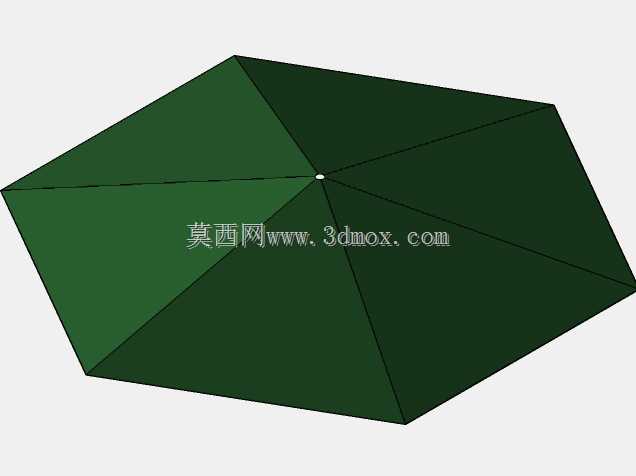

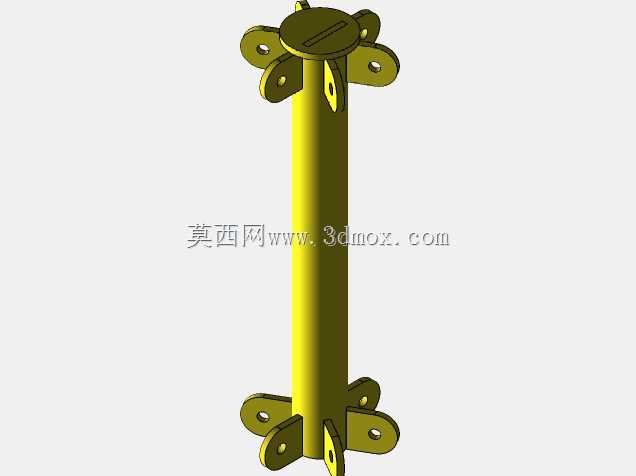

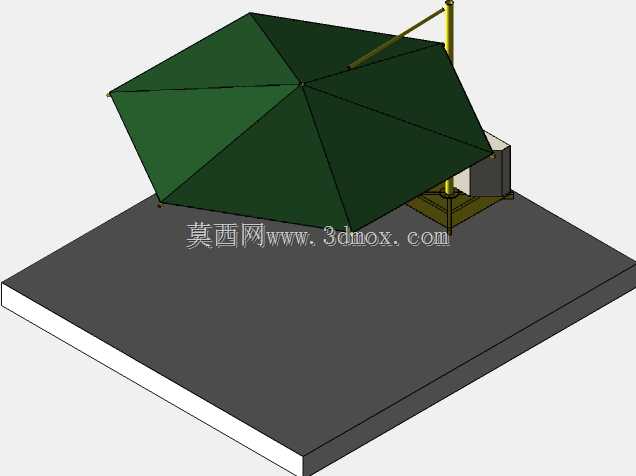

　　篷面部分采用多边形对称张拉结构，八根辐射支撑肋从悬臂端部的铰接中心向外发散，每根肋条末端都设置了篷布张紧挂钩，装配时把防水篷布的套孔逐一套入肋端挂钩，靠肋条自身的微上拱弹性把篷面完全绷紧，下雨时篷面不会出现局部积水兜水的凹陷，雨水会顺着篷面的微倾斜坡度快速向边缘导流，不会在篷面积聚增加额外载荷。篷面的倾斜角度可以通过悬臂和立柱连接位置的锁止机构调整，太阳方位随时间变化时，松开锁止旋钮就能整体转动整个悬臂组件，让篷面的阴影始终覆盖下方休憩区域，不需要挪动整套沉重的桌椅和配重基座，调整到位后锁止机构可以承受六级左右阵风的横向冲击，不会出现篷面自行偏转的问题。

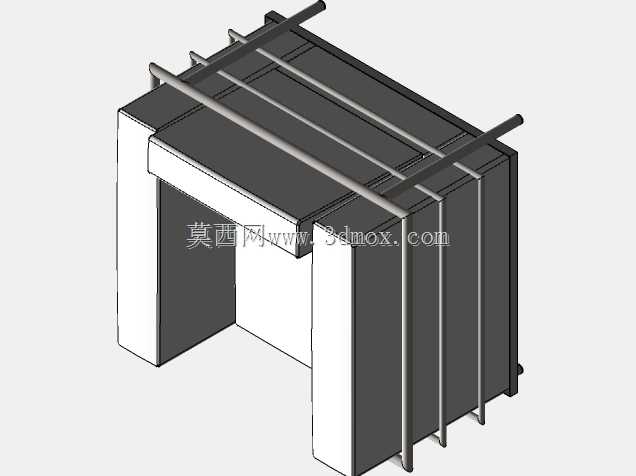

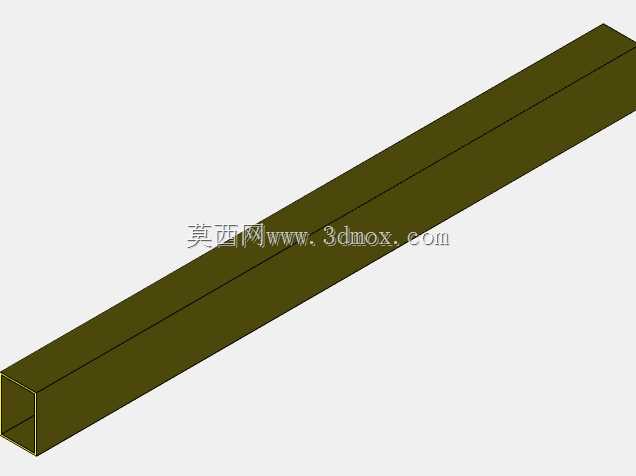

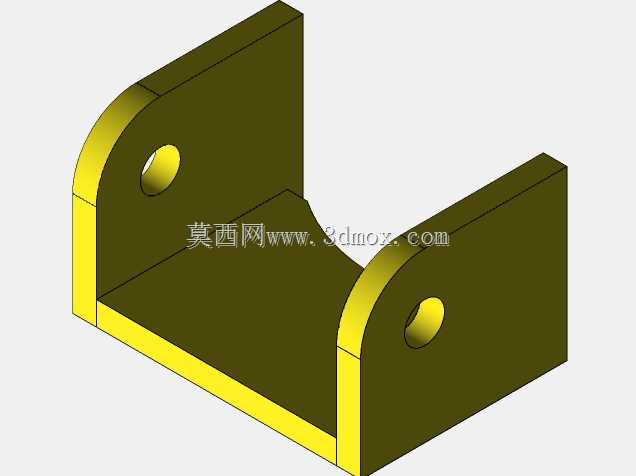

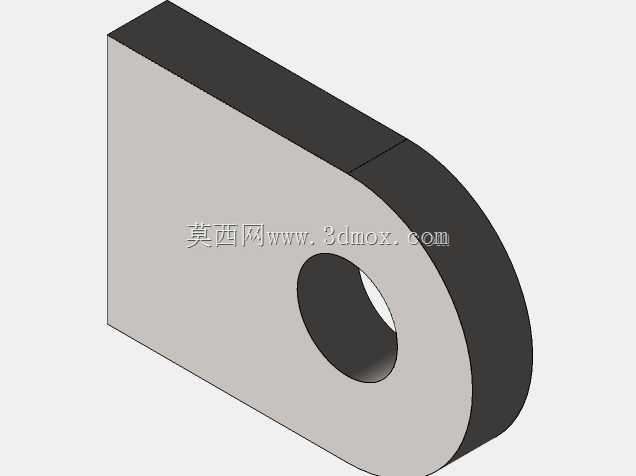

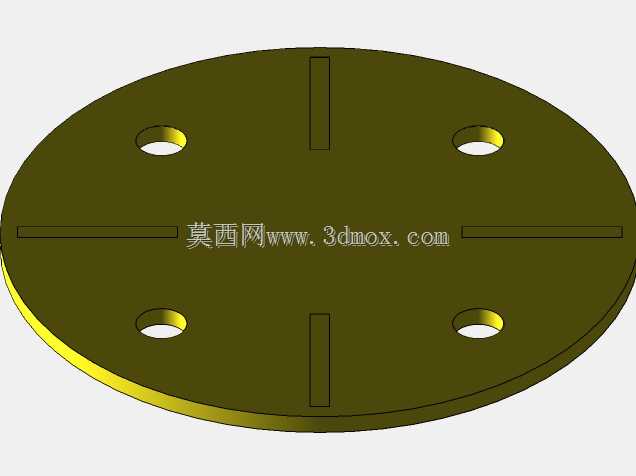

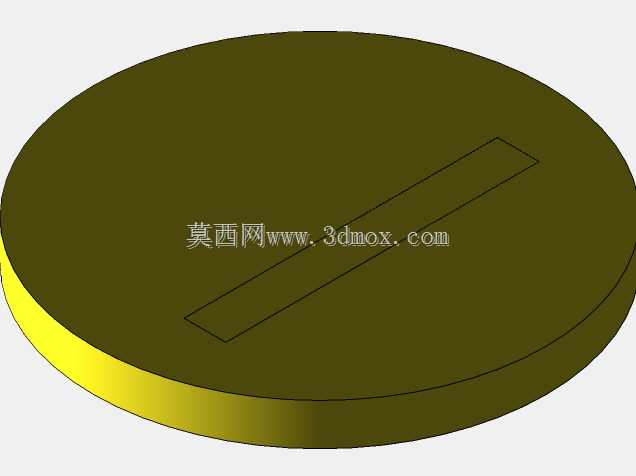

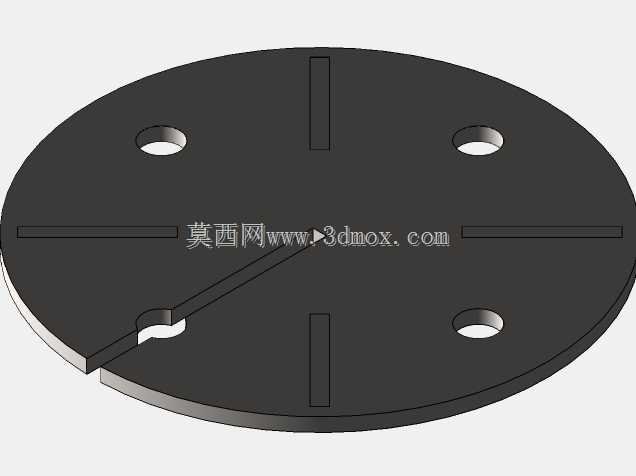

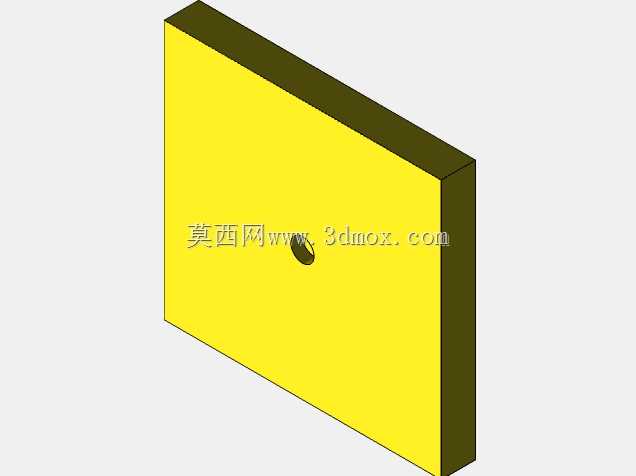

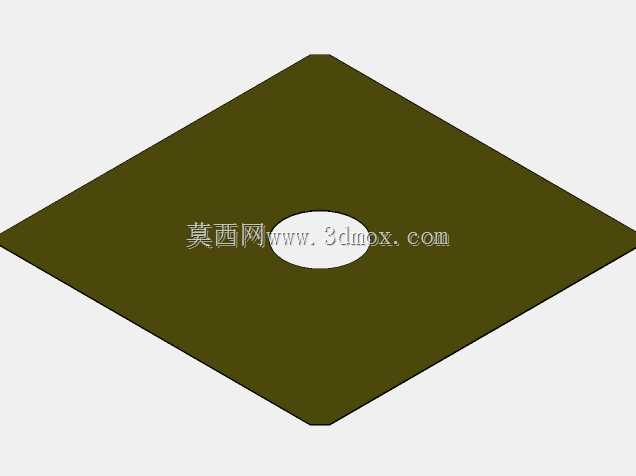

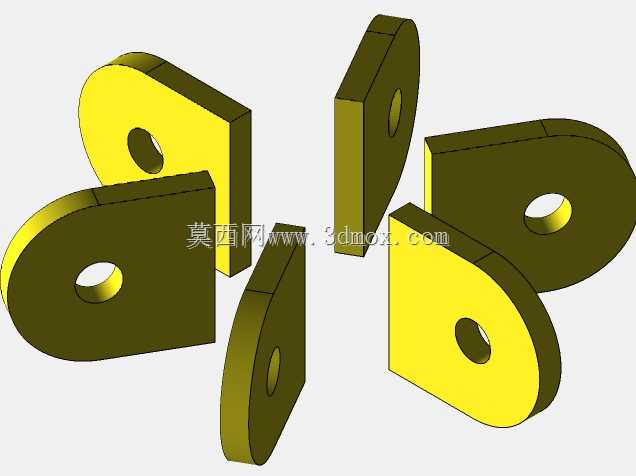

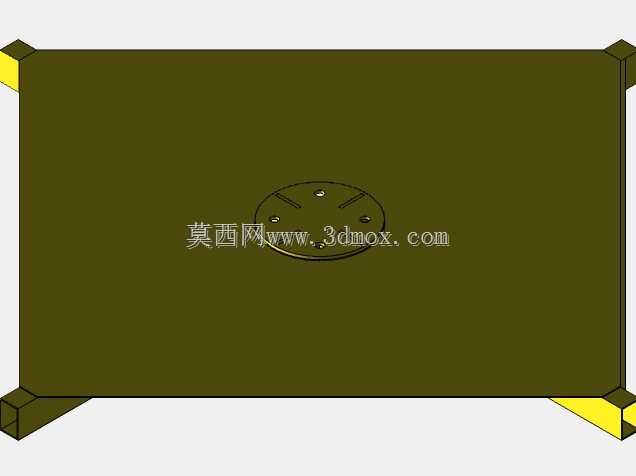

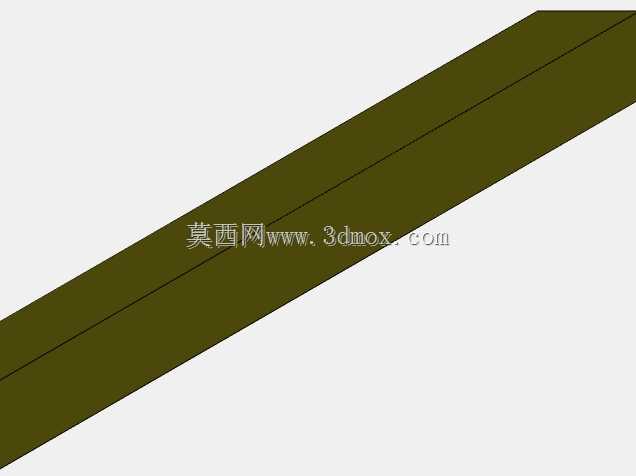

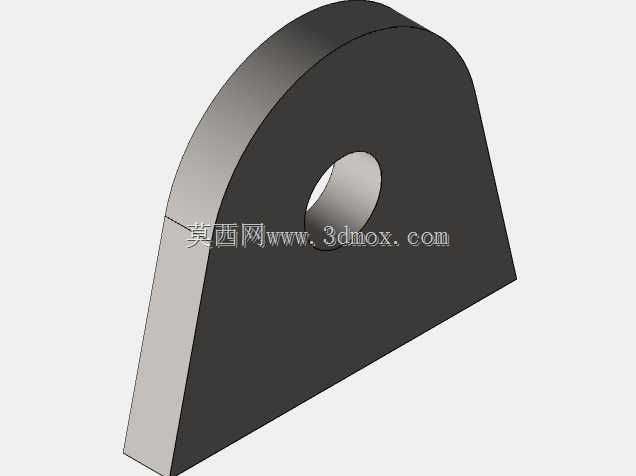

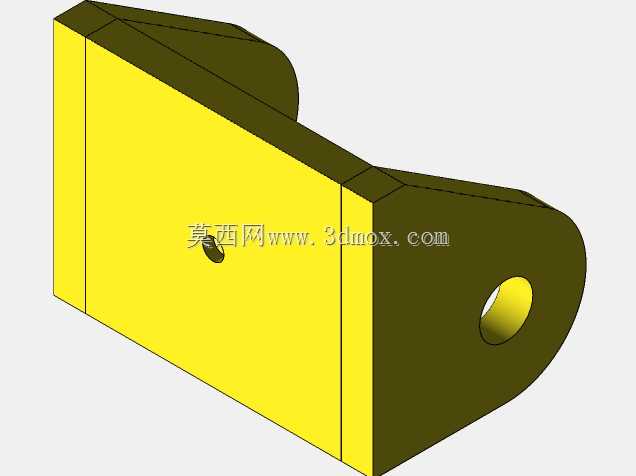

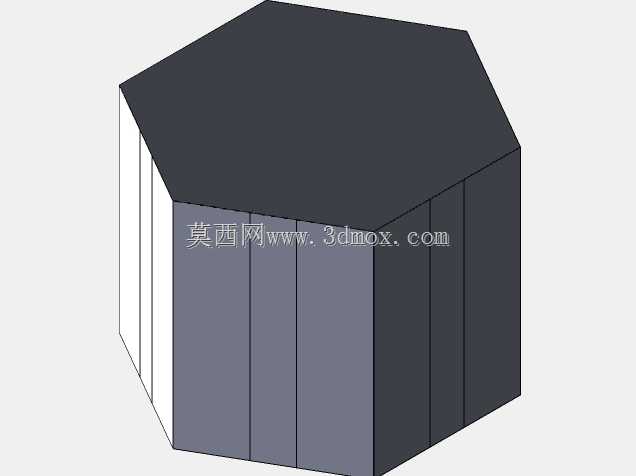

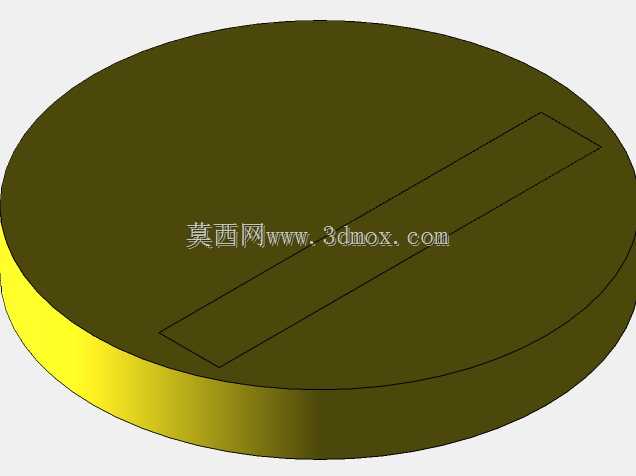

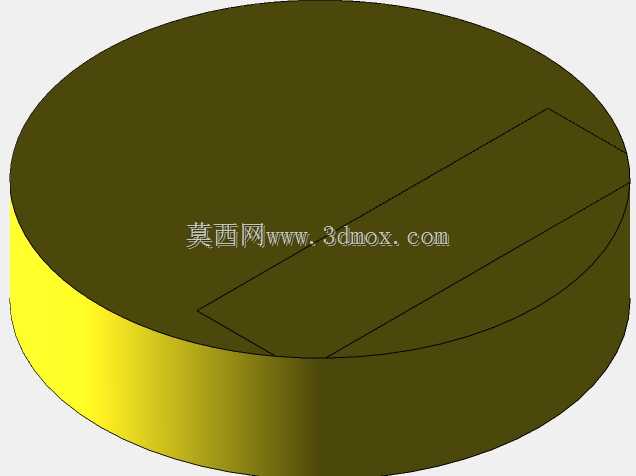

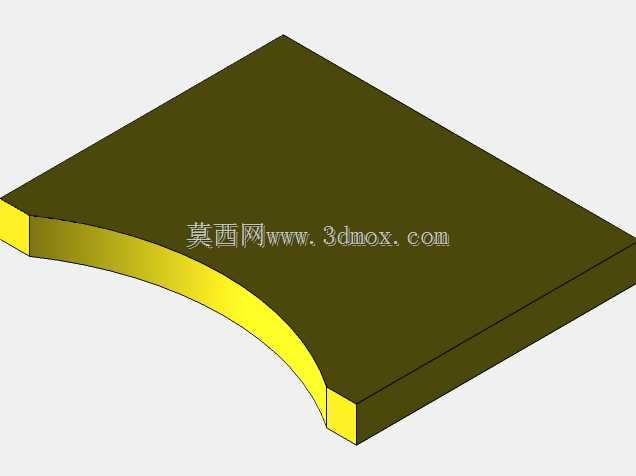

　　底部配重基座在建模时做了隐藏式整合设计，外观做成和户外休闲柜一致的方正箱体造型，内部可以灌注混凝土或者堆叠配重块，基座外侧预留的平面还可以临时放置饮品、随身物品，和周边的户外沙发、小茶几风格统一，不会出现传统遮阳伞笨重水泥底座突兀外露的问题。竖向主立柱采用矩形截面型材，相比圆管立柱抗扭刚度更好，悬臂承受侧向风力时，立柱不会出现绕轴线的额外扭转形变，立柱和基座的连接位置设置了加强筋板，把悬臂端传递过来的弯矩均匀扩散到整个基座顶面，避免连接位置出现应力集中导致焊缝开裂。

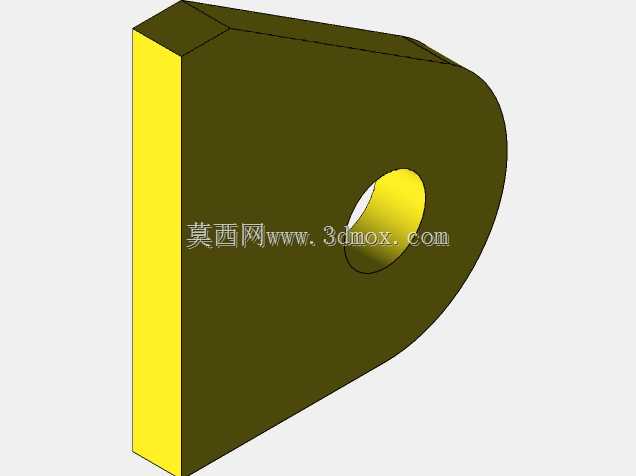

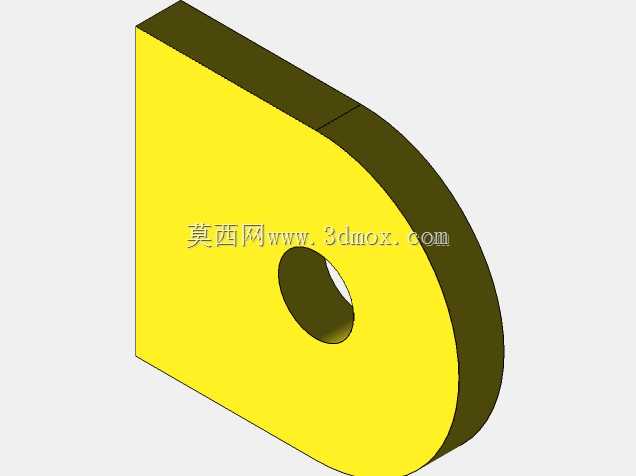

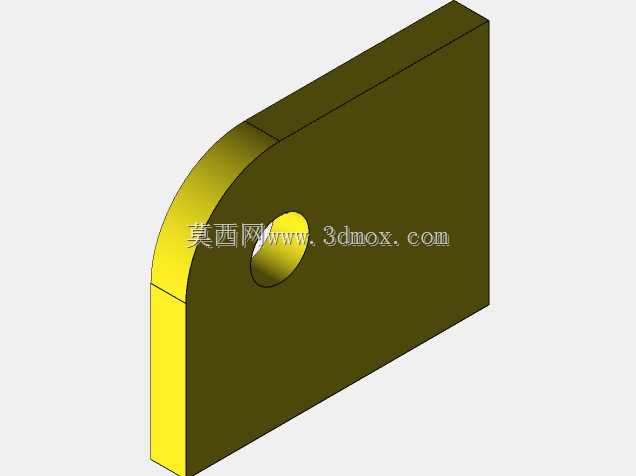

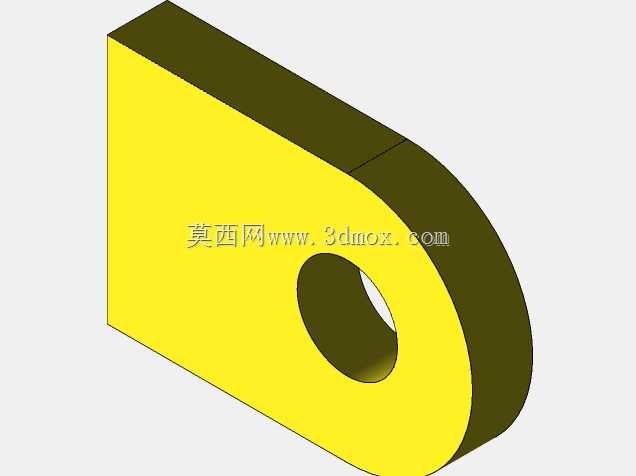

　　结构细节上，所有篷面支撑肋和中心铰接座的连接都采用销轴配合，单根肋条出现形变损坏时可以单独拆卸更换，不需要整体更换整个篷面骨架；悬臂梁和主立柱的升降配合位设置了多档定位孔，可以根据使用场景的层高调整篷面的整体架设高度，在低层露台使用时降低篷高可以获得更好的抗风性能，在开阔广场使用时升高篷高，下方人员站立行走不会出现头部碰顶的问题。整个设施的所有活动配合位都预留了防尘间隙，户外长期使用时沙尘进入配合面也不会出现卡滞，日常维护只需要定期在铰接销轴位置滴注润滑脂，转动调整机构就能长期保持顺畅。篷面边缘做了加厚包边，风阻较大的工况下，包边可以把篷布受到的撕扯力均匀分散到所有支撑肋上，避免篷布边角位置被风撕裂。整套结构的所有棱角位置都做了圆弧倒钝处理，户外人员密集场景下即使不慎磕碰，也不会出现尖锐棱角划伤的安全隐患，完全适配公共休闲区域的使用要求。
