钢管铰接式折叠作业梯结构设计

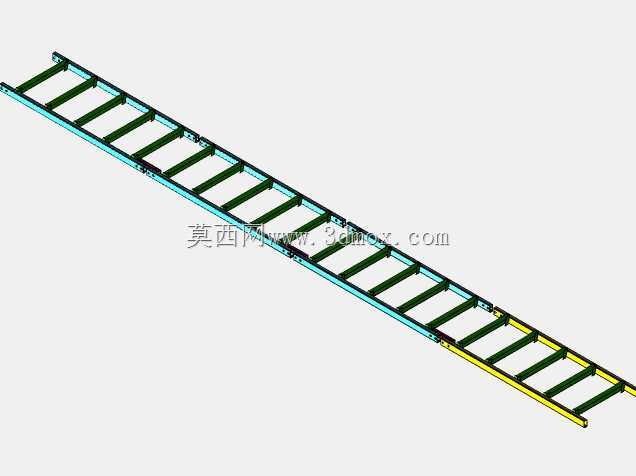

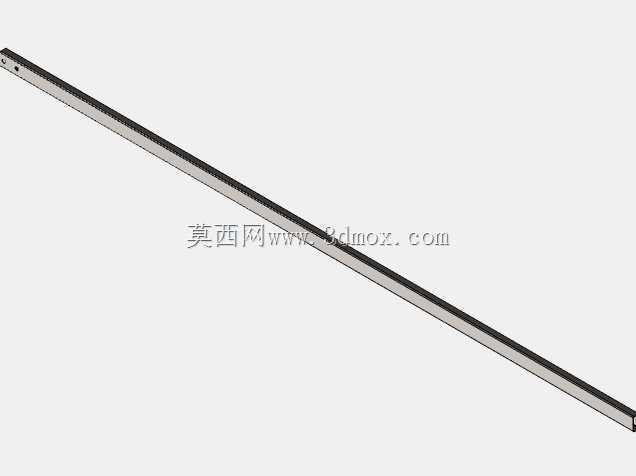

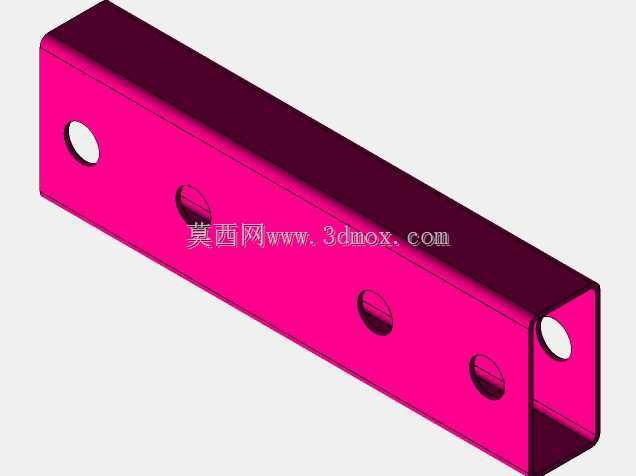

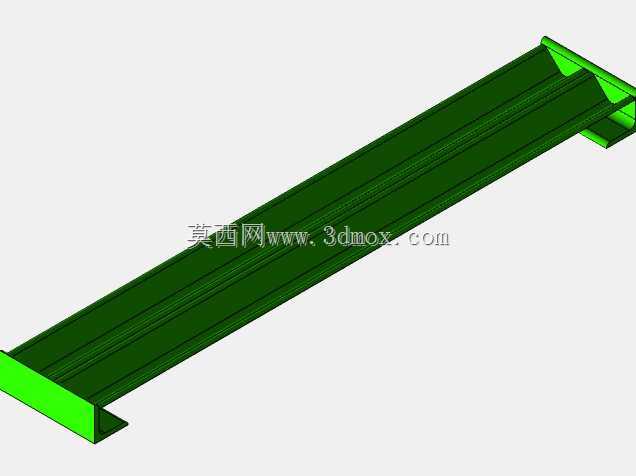

　　这款折叠梯采用标准矩形钢管作为主承力构件，整体结构围绕折叠收纳、快速展开的核心需求设计，主梯梁采用冷拔矩形钢管，截面尺寸兼顾承重刚性与整体重量控制，踏棍采用等距排布的矩形钢管与主梯梁满焊连接，踏棍间距符合常规登高作业的步距要求，单根踏棍的承重冗余满足单人带工具作业的载荷要求。折叠铰接部位采用加厚连接耳板配合销轴实现转动副，耳板与梯梁端部采用围焊处理，销轴端部设置防脱开口销，避免反复折叠过程中销轴窜动脱落，铰接部位的转动阻尼经过匹配，既保证展开折叠过程无卡滞，也能在展开后依靠结构间隙的过盈配合实现初步定位，减少展开后的晃动量。梯架两端设置有粉色涂装的限位挡块，当梯架展开至额定使用角度时，挡块会与对应梯梁的端面贴合锁止，

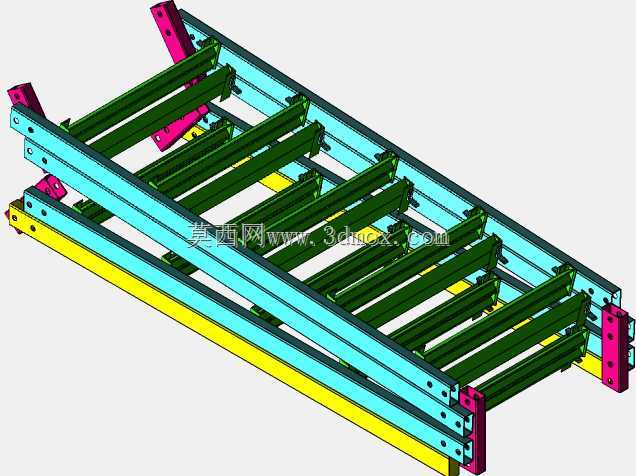

　　避免使用过程中梯架过度展开导致失稳，该挡块同时作为端部防护构件，避免梯架端部直接与地面、倚靠面硬接触造成管材变形。从应用场景来看，该款折叠梯可适配车间设备维保、仓储高位取货、家装临时登高、户外管线检修等多种场景，折叠状态下整体厚度仅为单组梯梁的厚度叠加铰接部件的突出尺寸，可轻松塞入设备间隙、工具柜旁、仓储货架底层等狭窄存储空间，相比固定式直梯节省70%以上的收纳空间。设计过程中优先考虑了现场使用的容错性，主梯梁的管材壁厚选择留足了腐蚀余量，即使在车间存在少量切削液、油污飞溅的环境下，也能保证长期使用的结构强度，踏棍表面未做额外防滑纹设计，实际使用时可搭配防滑橡胶套套入踏棍端部，避免湿滑环境下脚底打滑。安装边界方面，

　　该梯无需额外固定预埋件，展开时仅需保证底部支撑面的平整度偏差不超过5度，倚靠面的承载能力不低于梯架额定载荷的1.5倍即可投入使用，折叠操作无需额外工具，单人即可在10秒内完成展开或者收纳动作，铰接部位的销轴采用标准件，后期维护时仅需定期检查开口销状态、在转动副处涂抹少量润滑脂即可，无需复杂的维保工序。结构建模过程中对折叠干涉做了全行程校验，从完全折叠状态到完全展开锁止的整个转动行程内，相邻梯梁、踏棍之间均无运动干涉，折叠状态下所有外露构件均无尖锐棱角，避免搬运过程中划伤操作人员，梯架整体采用框架式镂空结构，整体重量控制在单人可轻松搬运的范围内，即使是女性操作人员也可单人完成搬运、展开、收纳的全流程操作。

　　不同于市面上常见的铝合金薄管折叠梯，这款钢管材质的折叠梯抗冲击性能更强，即使偶尔受到工具坠落撞击、搬运过程中的磕碰，也不会出现管材凹陷、铰接部位变形的问题，适合在工况相对复杂的工业生产场景中长期使用，梯架的涂装采用分色处理，主承力梁采用醒目的浅蓝色涂装，踏棍采用深绿色涂装，端部限位部件采用玫红色涂装，现场使用时可快速识别梯架的各个功能部件，也能在杂乱的车间环境下快速定位到梯具位置，避免被其他设备、物料遮挡导致的找寻不便。
