手动小型方管圆管弯管工装

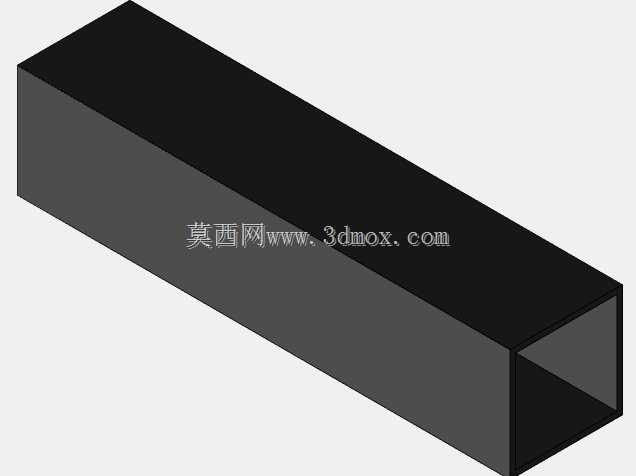

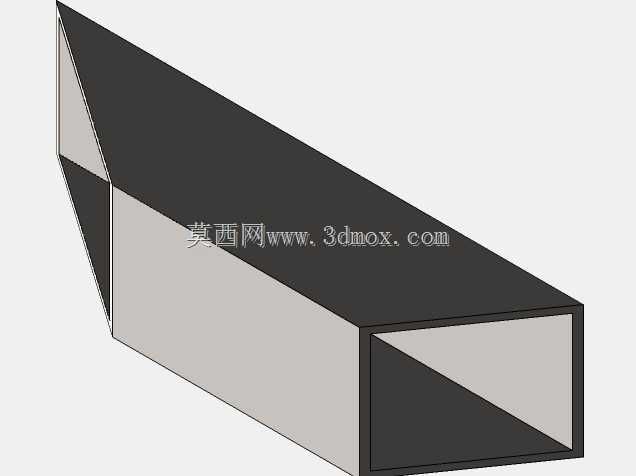

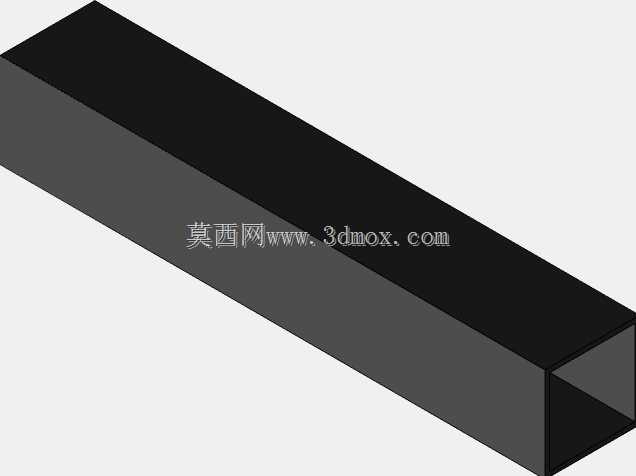

　　这套手动弯管工装面向小规格管材的现场折弯作业，核心处理对象为1/2英寸及以下的方形管与圆形管，常见于维修车间、五金加工点、小型金属制品作坊以及教学实训场景。设备不需要外接动力源，操作者通过扳动旋转力臂即可完成管材的定半径弯曲，在单件试制、小批量修配、管路现场改造等任务中能够快速投入使用，避免大型数控弯管设备在短行程、小截面管材加工中调试周期长、换型成本高的问题。

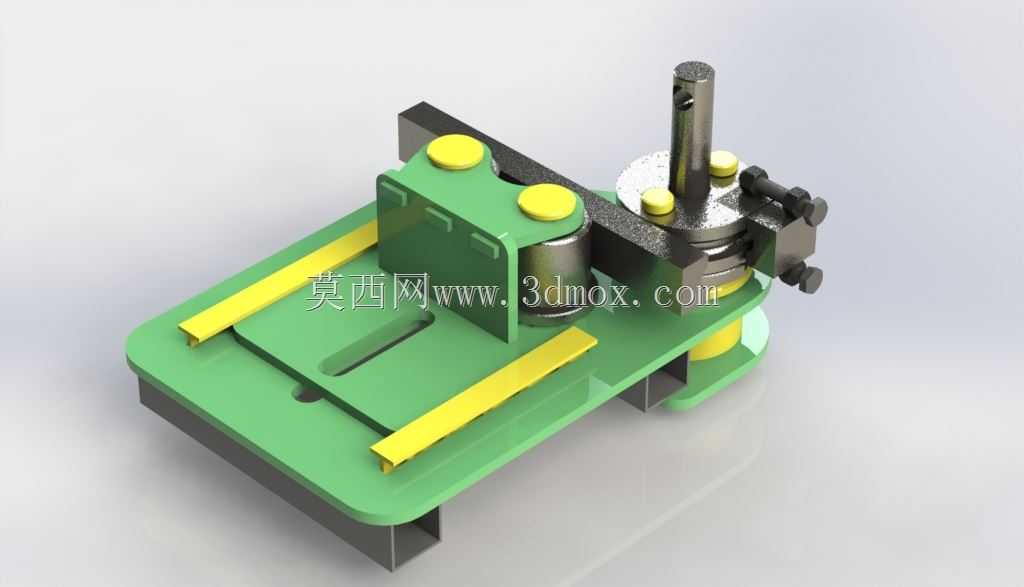

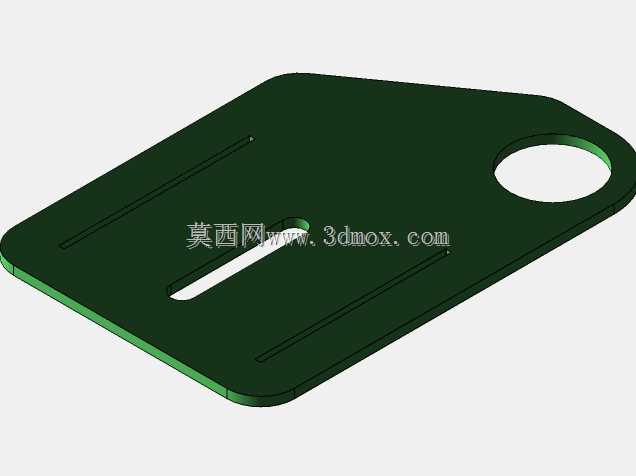

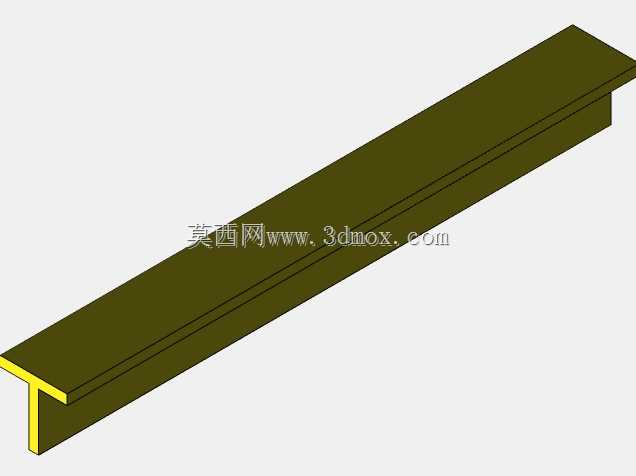

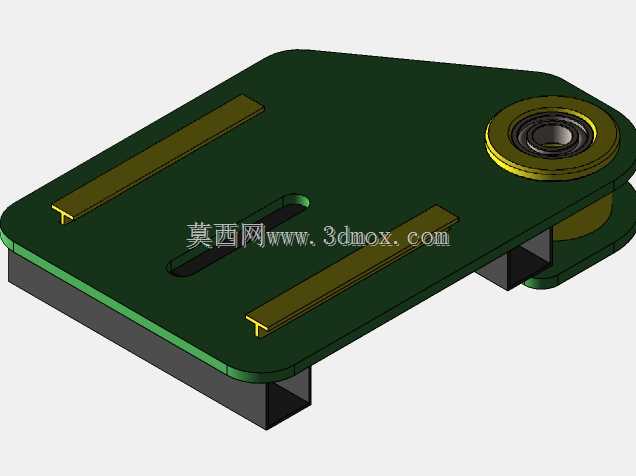

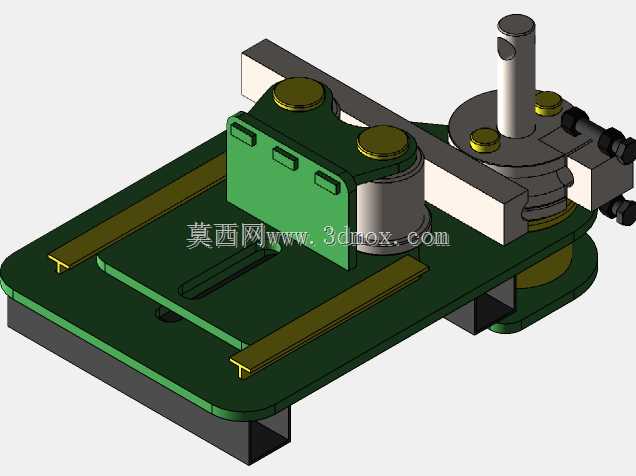

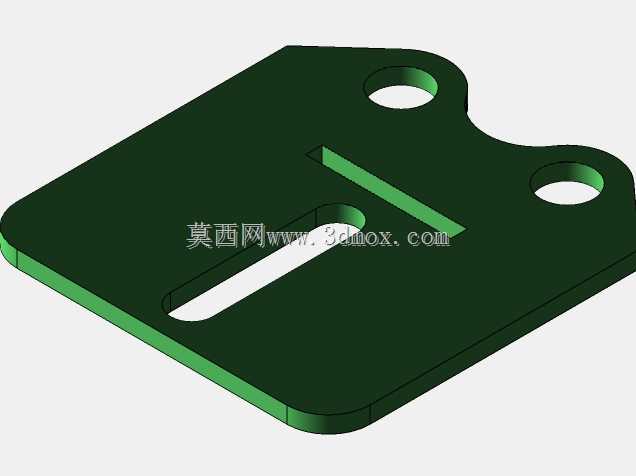

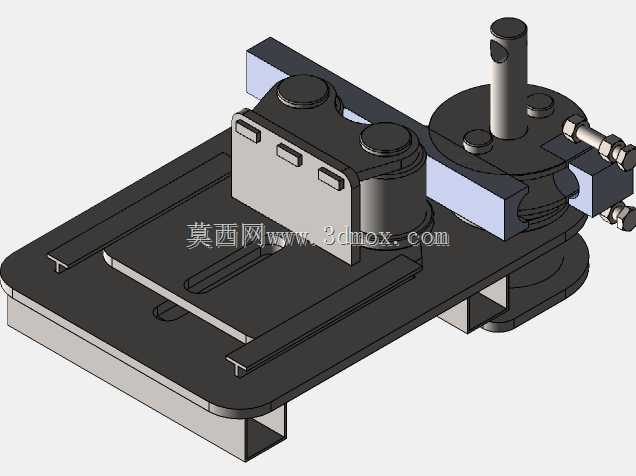

　　从结构布局来看，工装采用底板承载式设计，绿色平板基座作为全部功能部件的安装基准，底部设置支撑脚使整机离开工作台面，既保证操作时的稳定性，也为下方留出避让空间。底板上加工有长槽与定位孔位，用于安装挡料组件和弯曲模块，槽向布置兼顾了不同送料方向的调整需求。黄色长条导向件沿管材送进方向固定，承担进料侧的支撑与限位作用，使管材在进入弯曲区前保持平直姿态，减少因悬臂过长造成的初始偏摆。

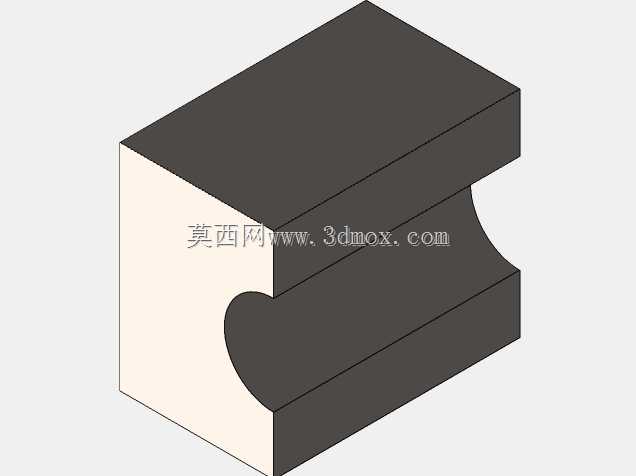

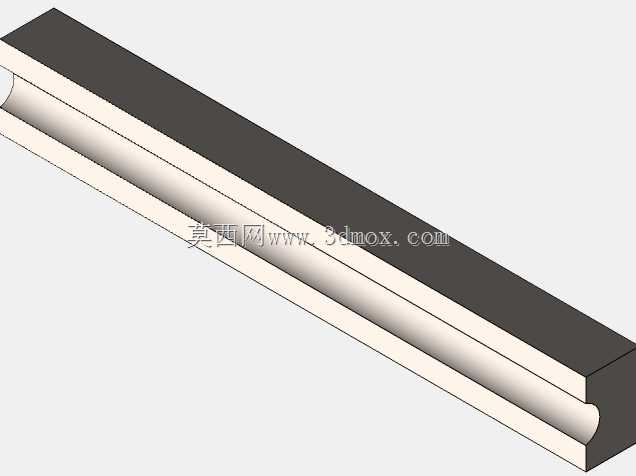

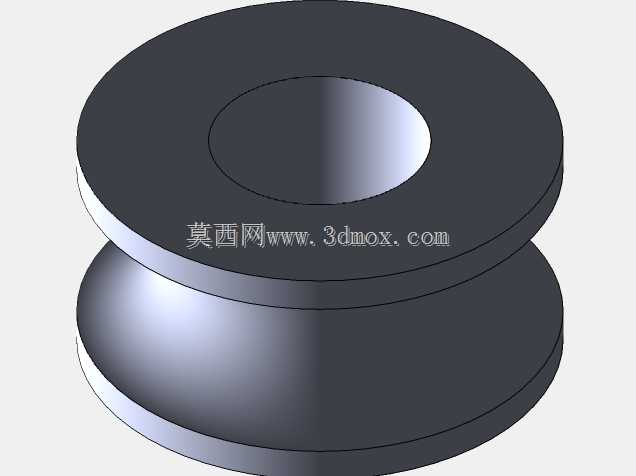

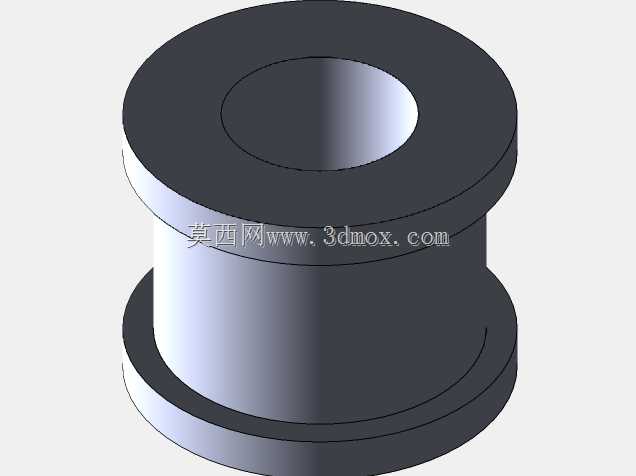

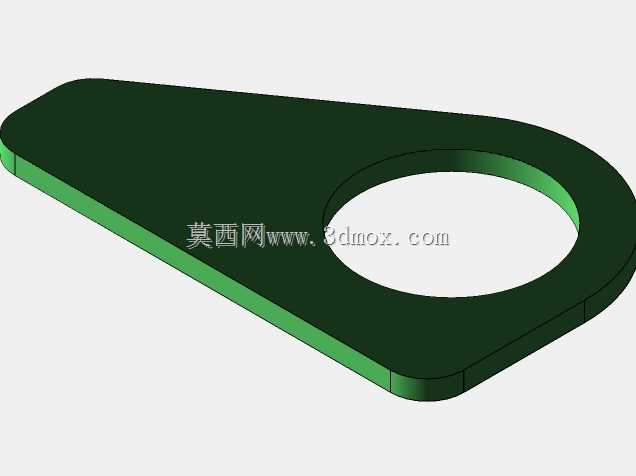

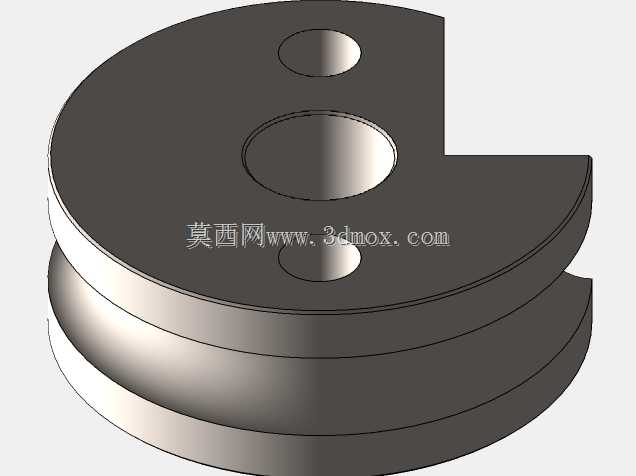

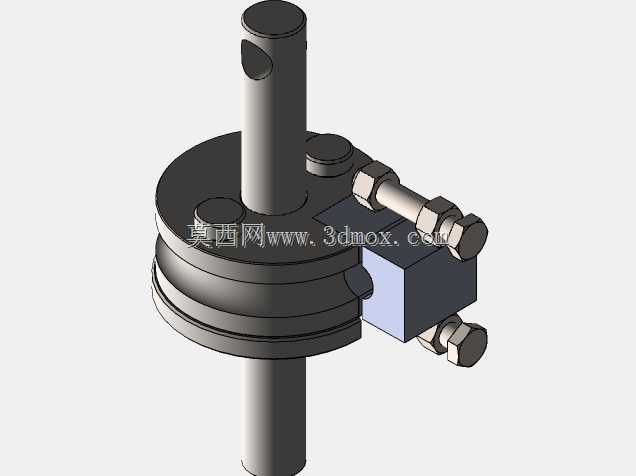

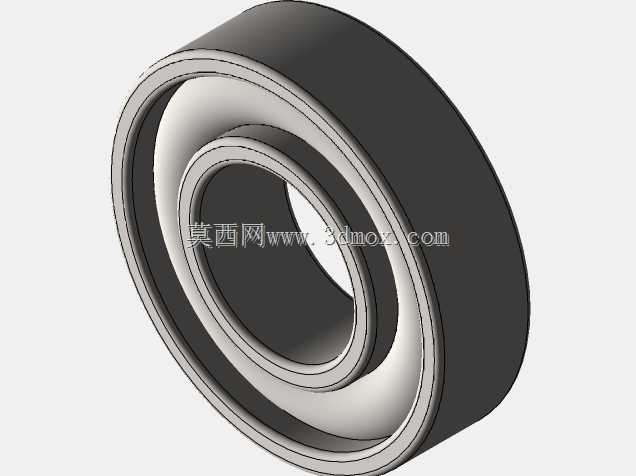

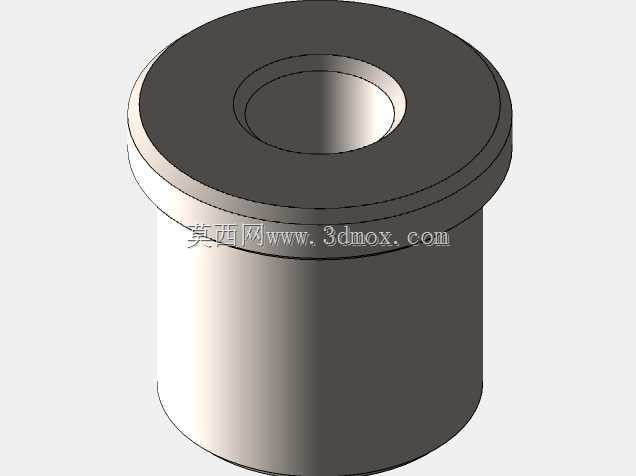

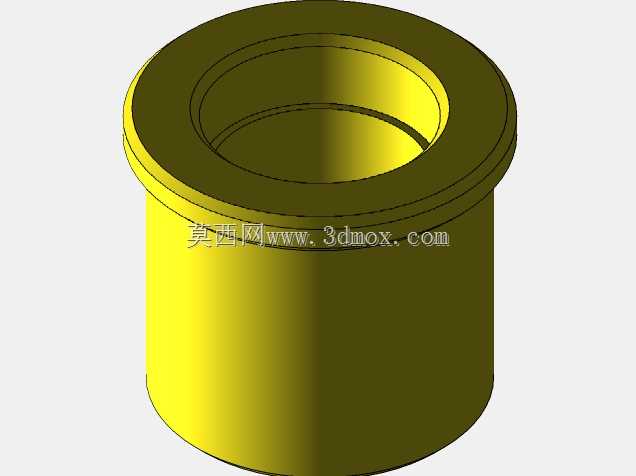

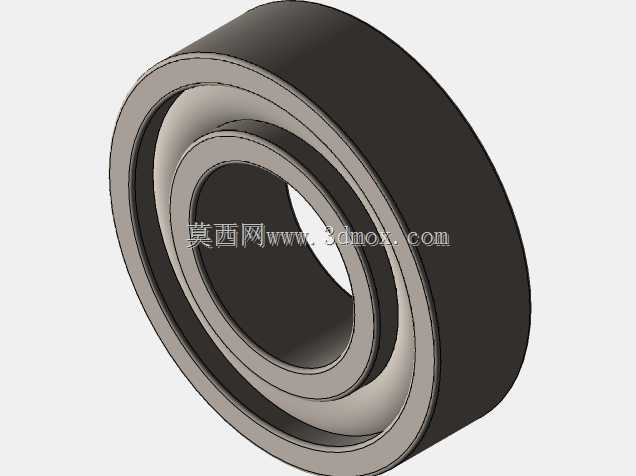

　　弯曲执行部分集中在基座右侧，回转主轴竖直安装在加强支座上，轴端布置成型轮与压块，成型轮外缘依据管材轮廓设置贴合面，圆管加工时依靠圆弧槽约束管壁，方管加工时通过平面与边角定位抑制截面畸变。主轴上方伸出的立杆作为力臂安装位，操作者施加横向力矩后带动成型轮回转，管材在挡块与轮模之间被逐步牵引弯曲。侧向夹紧螺钉用于锁紧压块，使管材在弯曲起始段被可靠固定，防止送料侧窜动导致弯曲角度漂移。

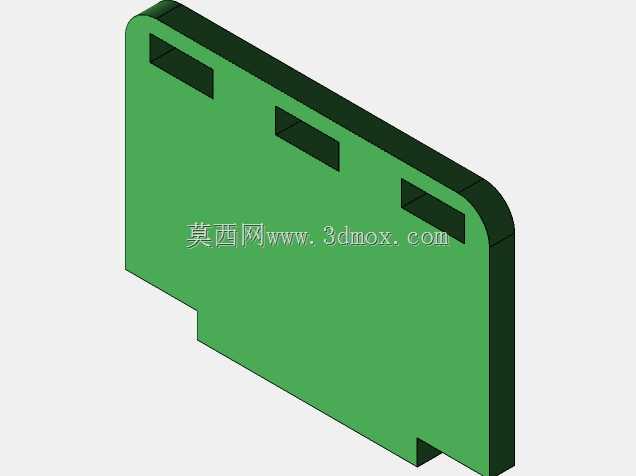

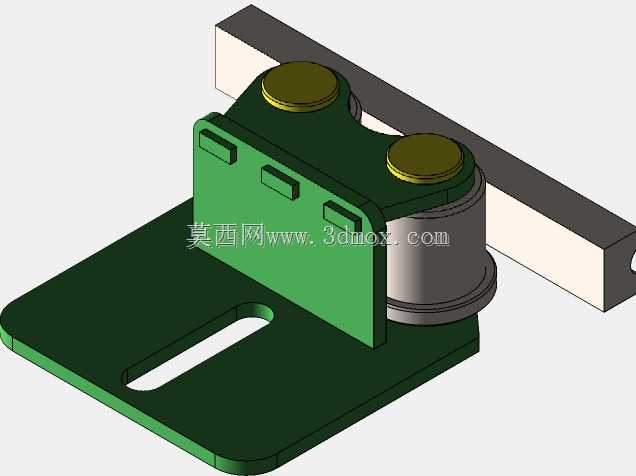

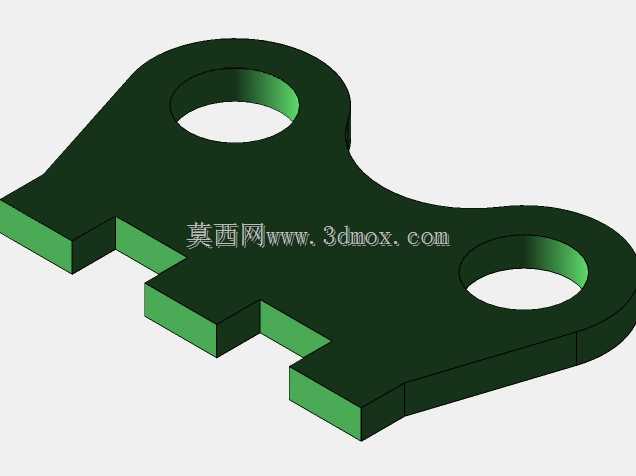

　　定位组件的设计强调手动作业的重复性。左侧绿色立板上设置两个黄色旋钮式压紧头，旋钮下方连接压头，可根据管材外径或方管边长快速调整压紧高度，压头接触位置避开管材主要变形区，只在送料直线段提供约束。立板与底板之间通过筋板和螺栓连接，承受弯曲过程中产生的水平反力。右侧回转座旁布置多组可调挡销，挡销位置随弯曲半径、管材规格变化而更换，配合不同外径的成型轮即可覆盖常用小尺寸管材的折弯需求。

　　实际使用时，管材沿导向条送入，一端抵靠定位挡块，待弯曲段穿过轮模与压块之间的间隙；先旋紧侧向夹紧螺钉，再调整立板压头使管材上表面受到适度约束，随后扳动主轴力臂，轮模绕主轴中心回转，管材被包覆在轮模槽内逐步形成圆弧。弯曲角度由力臂摆程控制，操作者可配合角度标尺或外置角度量具确认终弯位置。由于整个过程为手动进给，变形速度较低，便于在弯曲过程中观察管壁是否出现起皱、开裂或截面塌陷，尤其适合薄壁管、低碳钢管以及小截面型材的试弯。

　　安装边界方面，该工装整体为台式小型结构，底板轮廓紧凑，可直接放置在钳工台、维修工作台或支架上使用；底部支撑脚承担垂直载荷并抵抗扳动力臂带来的倾覆趋势，工作台面需保证平整并有足够刚度，必要时可通过底板预留孔位将整机螺栓固定。操作区前侧需留出力臂回转空间，侧向应保留夹紧螺钉与旋钮的调节距离，管材送进方向则根据料长安排直线通道，避免长料与周围设备干涉。

　　结构建模时需要重点关注回转主轴与底板支座的同轴关系、成型轮槽型与管材名义尺寸的匹配、压块夹紧行程以及挡销孔位的可调范围。底板长槽适合采用阵列孔与滑移定位相结合的方式表达，导向条与立板的装配高度应反映真实送料中心线，力臂长度则需兼顾手动扭矩与弯曲抗力。对于薄壁圆管，轮模槽底半径、夹紧块长度和反变形支撑位置直接影响弯管质量；对于方管，定位面需覆盖足够边长，防止弯曲时边角扭转。整体结构没有复杂传动链，维护点集中在主轴转动副、夹紧螺钉和压头接触面，适合作为手动管材加工工装的结构设计与选型参考。
