双排直插排针电子接插件结构

　　这类双排直插排针主要用于电路板之间的信号互联，常见于控制板卡、电源模块、仪器仪表内部以及小型自动化设备的电气连接区域。它的作用不是承载大电流，而是在有限板面上提供稳定、可重复插拔的针位接口，使主板与子板、显示模块、传感器转接板或线束端子之间能够快速对位、焊接和后期维护。实际选型时，结构工程师往往先确认针数、排距、针距和板边占用，再判断塑胶本体高度、引脚伸出长度以及焊接端形态是否满足整机堆叠。

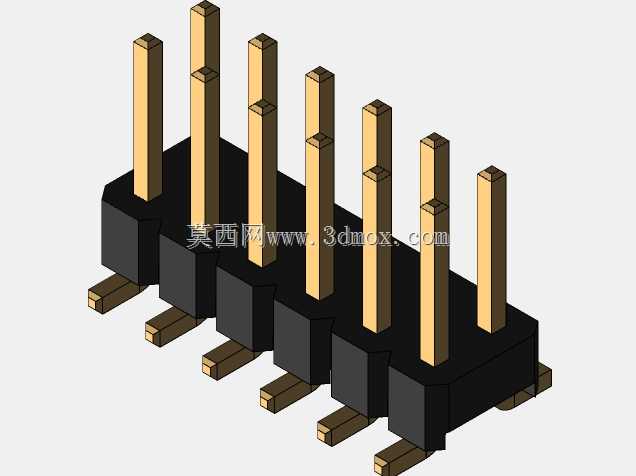

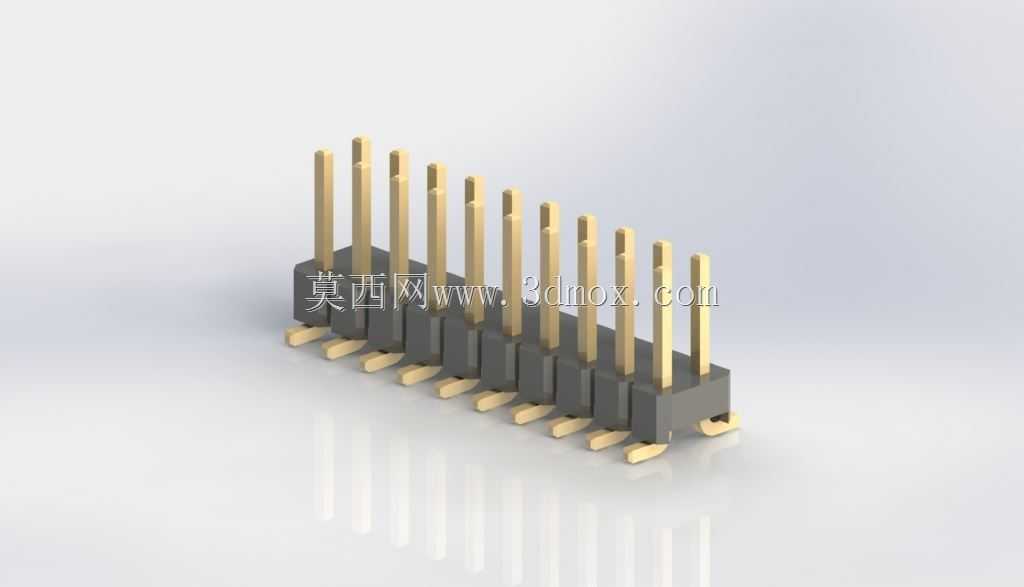

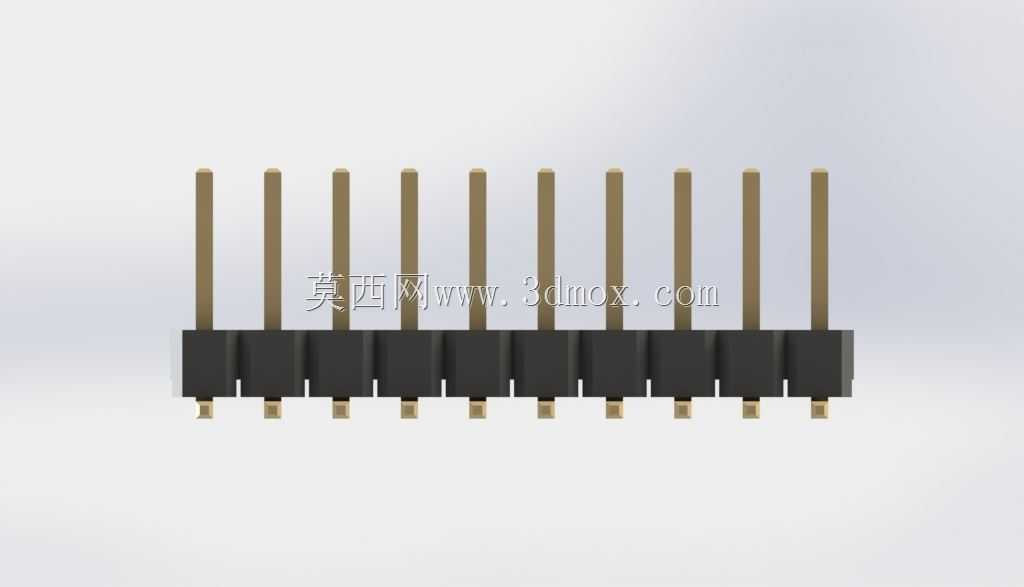

　　模型呈现的是双排等距布置的直插式排针，金属针体沿长度方向整齐排列，黑色绝缘基座把每根针脚分隔并固定，底部保留贴板或插装焊接所需的引脚段。针体采用细长圆柱形态，上部作为对接接触区，下部穿过PCB孔位后完成焊接；塑胶座承担绝缘、定位和防偏移作用，其侧壁与针脚之间的包覆关系需要在建模时明确表达，否则装配检查中容易忽略针脚根部的支撑边界。

　　从设计思路看，排针的核心在于间距一致性和对接导向。每根针的中心距必须统一，两排针之间的相对位置也要与配套排母或板卡孔位严格对应。若三维布局中只画出单根针而忽略阵列关系，后续干涉检查很难发现孔位偏差；若针体长度与塑胶座高度不协调，则可能出现对接不到位、针脚顶死或焊接端伸出过长的问题。建模时可先建立单针与绝缘座单元，再按实际针数阵列，保证相邻针位、端部余量和底部焊脚形态同步变化。

　　外形尺寸方面，这类元件的长度由针数决定，宽度主要受双排针距和塑胶座壁厚控制，高度则由针体露出长度、基座高度及板下引脚长度共同构成。安装边界不能只看本体投影，还需预留对接排母的插拔空间、板后焊脚占用以及周围高元件的避让区域。在密集PCB布局中，排针端部与外壳、线槽、固定柱之间应保留手指或工装操作空间；靠近板边布置时，还要考虑波峰焊或手工焊接时的热影响区和相邻焊点间距。

　　工程应用中，排针常作为低成本、可维护的板间连接方案。它不像一体化焊接引线那样难以拆换，也不像复杂连接器那样占用较大空间，适合信号点数较多、电流较小、需要模块化装配的场合。设备调试阶段，通过排针连接的子板可以单独更换；整机装配时，统一针位定义也能减少线束错接。为了保证可靠性，针脚表面通常关注导电与抗氧化性能，塑胶材料则需满足常规焊接温度下的形位稳定，结构建模不必夸大材料表现，但应把针脚根部、基座端面和焊接端转折处表达清楚。

　　在三维装配环境里，该模型可用于校核PCB开孔、连接器高度、外壳开窗以及对接排线的走向。针体上部插入配套端子时，需要沿轴向直线进入，因此上方不能被电容、电感、散热片或壳体筋位遮挡；底部焊脚穿板后，板背面也要预留焊点高度，避免与金属底板、屏蔽罩或绝缘片接触。对于维修频次较高的模块，排针周围还应留出拔插受力空间，不能把元件紧贴在卡扣或立柱旁边。

　　从制造与检验角度看，排针属于小尺寸、多针位、重复性强的电子连接件，三维模型的价值在于把阵列间距、双排位置、绝缘座轮廓和针脚端部形态完整传递给结构评审。布局人员据此判断板间堆叠是否合理，电气人员据此核对信号通道数量，工艺人员则可评估焊接方向和工装避让。把这些边界在模型中落实后，板卡互联方案在样机阶段会更少出现装不上、焊不下、插不到位等典型问题。
