带旋转分度工位的半自动压合装置

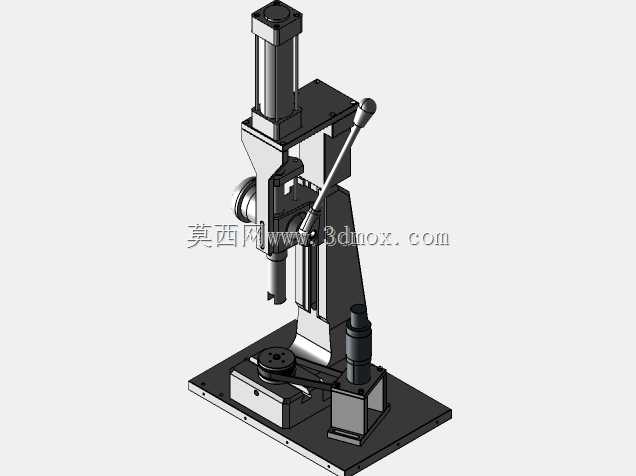

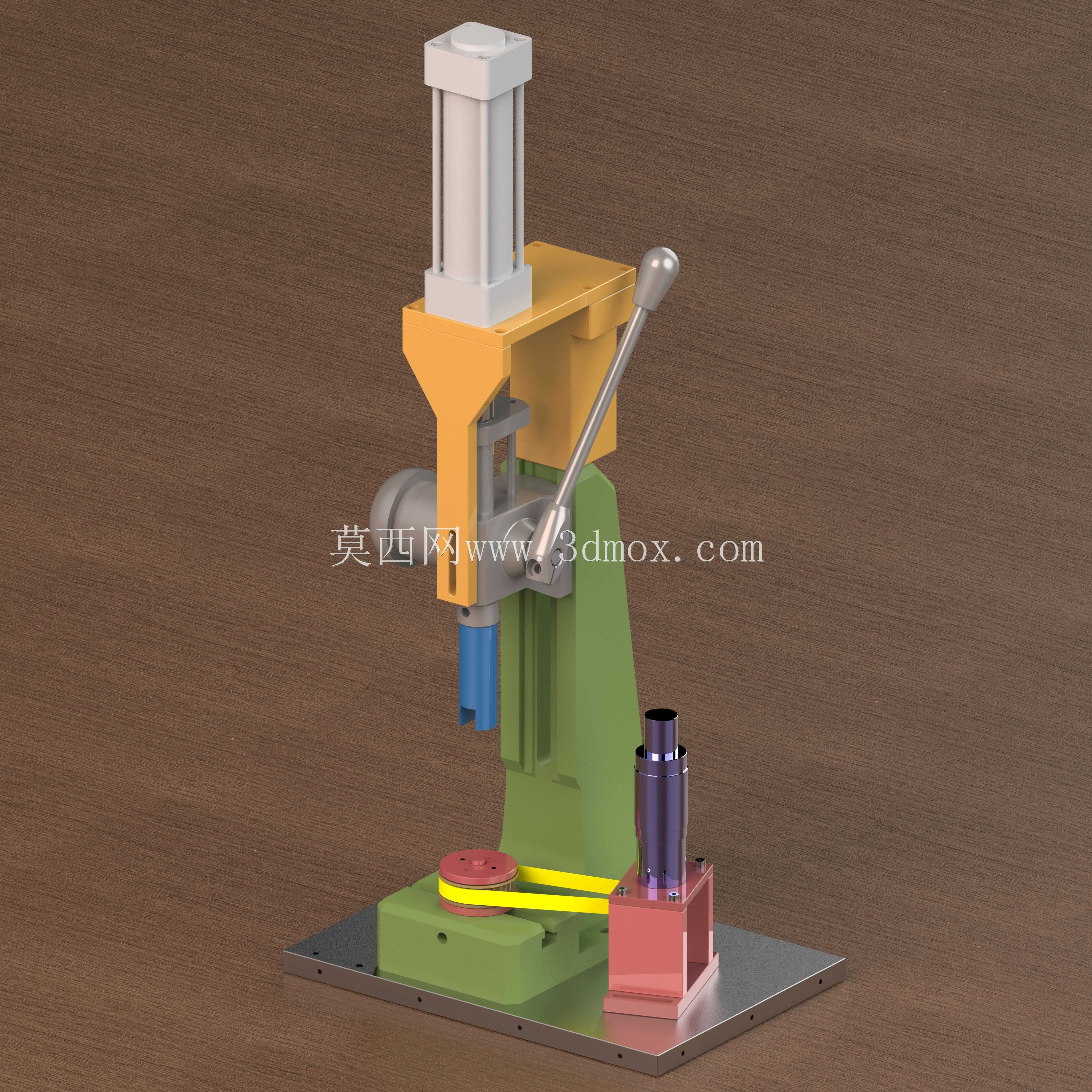

　　这套压合工位的结构搭建，最初是针对小五金件多工位压装时频繁手动取放、对位耗时的痛点展开的。现场原先使用普通手动肘节压力机完成衬套压入、端盖扣合这类工序，操作者每完成一个工件就要抬手取件、重新摆放待压毛坯，压头下行行程全靠手扳手感控制，批次一致性波动较大；遇到需要在工件圆周方向依次压装多个卡扣、铆点的产品，还要额外划线找角度，辅助时间占比很高。改造时没有直接采购标准全自动压装设备，而是在成熟手动压力机的机架本体上做功能扩展，保留原设备刚性足够的C型床身作为压装承载主体，这种床身开口开阔，工件从前方、侧方上下料都不会和立柱产生干涉，老设备的导向套、压杆配合面已经过长期时效验证，重复压装时压头的直线度稳定性可靠，不用重新做床身铸件的应力消除，改造成本和周期都可控。

　　工位布局上，在床身工作台面的侧前方布置旋转分度承载台，分度盘由下方驱动单元通过同步带传动提供动力，同步带传动本身具备缓冲吸振特性，压装作业产生的瞬时冲击不会直接反传到驱动端，同时带传动的中心距适应性强，驱动电机和减速箱可以安置在工作台下方的低矮空间内，不会挤占压头下方的操作区域。分度盘端面加工有定位工装安装孔位，可根据不同产品更换仿形定位座，一次装夹即可在圆周方向完成多个工位的分度切换，分度到位后由配套定位机构锁定盘体位置，避免压装受力时分度盘发生偏转。压头驱动部分在原手动扳杆结构基础上增设气缸作为移动压头的执行件，手动操作杆依旧保留，既可以切换为纯手动模式应对小批量试产、设备调试场景，也可接入气路实现半自动压合循环：操作者将毛坯放置到分度盘工装后启动开关，分度盘自动转位、锁定，气缸带动压头下行完成压装，随后压头回程、分度盘转动到下一工位，操作者仅需在上下料位置取放成品，压装作业区域的手动操作频次大幅降低。

　　从安装边界来看，整套装置底部为平整金属安装底板，底板上预留多组固定孔位，可直接锁紧在标准工业工作台或者设备机架台面上，不需要额外做地基预埋；整体高度控制在常规车间操作位的舒适区间，压头中心到床身内侧的开口距离能够容纳直径150毫米以内的中小型工件，分度盘周边预留的传动带、电机护罩安装位和手动扳杆的摆动行程互不干涉，扳杆从待机位置压到下死点的运动弧线上没有布设气管、电气元件，手动操作时不会出现磕碰。气动执行件选用标准缸径的方形气缸，缸体通过转接板固定在原压力机滑块安装位，压缩空气接口朝向设备后侧，气管沿床身立柱侧面排布并设置管夹固定，避免运动部件剐蹭气管。

　　实际应用场景覆盖小型电子元件塑胶柱热熔压合、小五金衬套压装、家居配件铆钉铆接、文具组件扣合等多类轻载压装工序，针对需要周向多点压装的产品，分度盘可按照产品工艺要求设定等分角度，转位重复精度满足普通民用产品的压装定位需求；设备调试阶段可以松开同步带张紧轮，手动盘动分度盘检查每个工位的同轴度，确认压头中心线和工装定位中心重合后再锁紧张紧结构。结构设计时所有外购件均选用市面通用标准规格，气缸、同步带、带轮、紧固件都可以直接采购替换，后期维护不需要定制特殊备件；床身工作台面的T型槽结构保留，分度组件、定位夹具都可以通过T型螺栓快速调整位置，适配不同尺寸工件的压装需求，手动和气动两种驱动模式可快速切换，面对样件试制、小批量生产、大批量连续作业不同工况都能适配。
