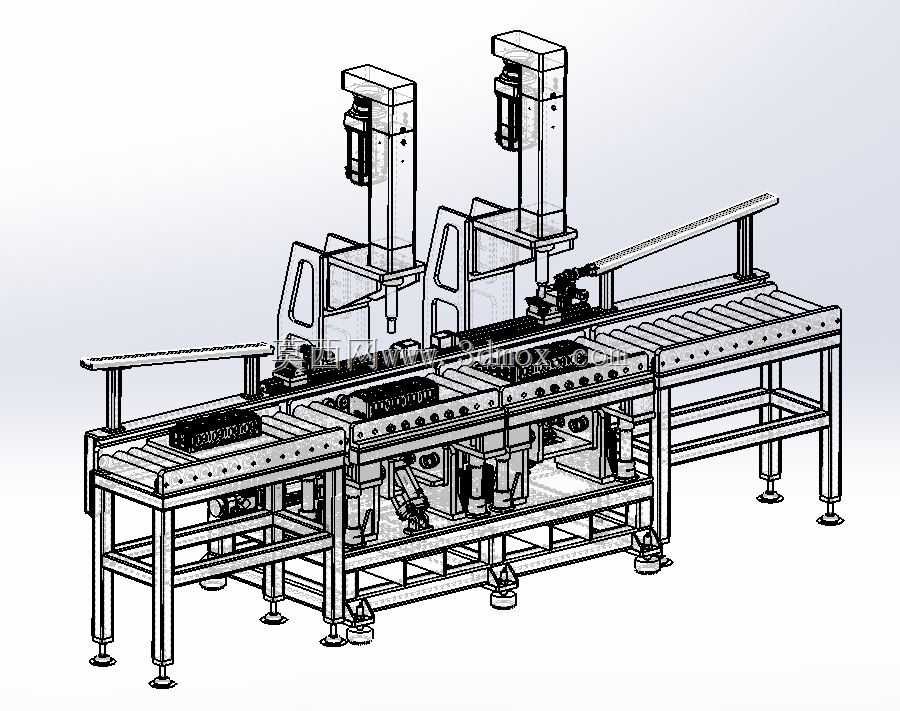

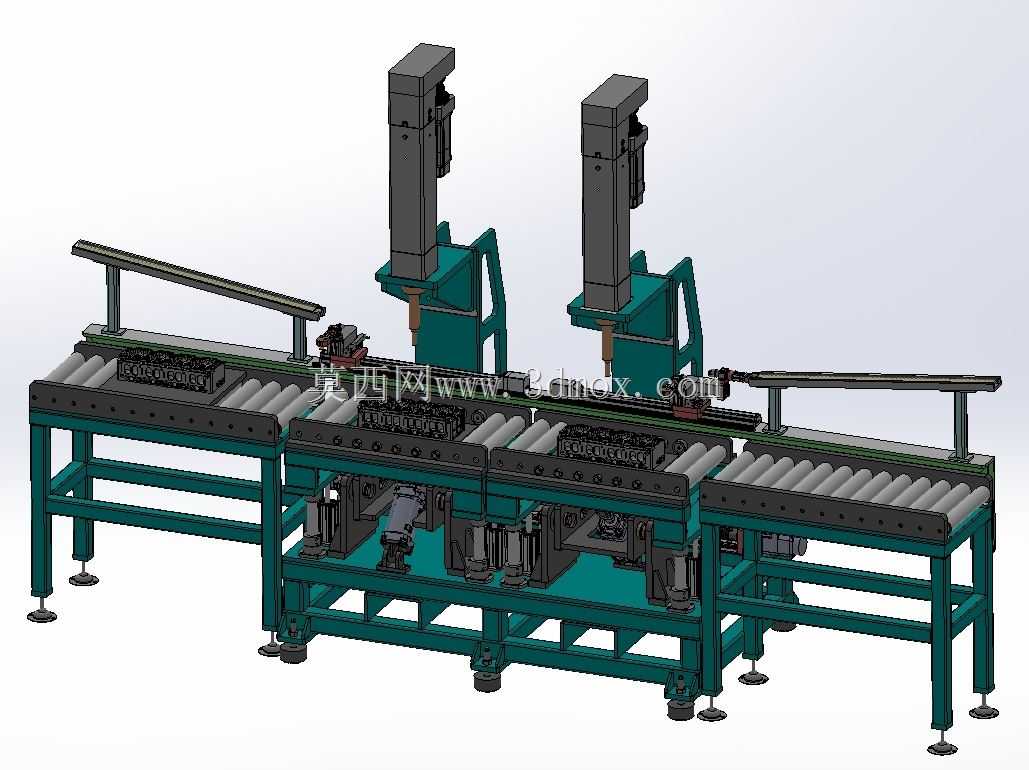

阀座导向阀双工位伺服压力装配线

　　这套双工位压力装配设备主要面向液压阀、气动阀类零件的阀座与导向阀组件压装工序，在阀类零部件量产车间、流体控制元件装配工段、汽车液压系统配套产线中承担核心压装工位的作业任务。产线采用辊筒输送线作为工件载具的流转载体，线体两端预留工件上下料接驳位，可直接对接车间现有倍速链总装线或者人工上下料工位，工件托盘沿辊道输送至压装工位后，由工位下方的顶升定位机构将托盘顶起脱离辊面，配合侧向定位销完成托盘的精准锁止，避免压装过程中托盘移位导致压装同轴度超差。设备配置两套独立的伺服压装主机，分别对应阀座压入、导向阀组件压装两道工序，两个压装工位沿输送线流向排布，可实现单工件依次完成两道压装作业，也可并行处理两种不同规格阀类产品的压装任务，

　　工位之间设置挡停机构，可根据生产节拍调整工件放行逻辑，适配不同批次产品的工艺节拍需求。压装主机采用立式C型开式机架结构，机架立柱采用加厚钢板焊接后经时效去应力处理，压装执行端搭载伺服电动缸作为压力输出部件，相比传统气动压装、液压压装方案，伺服压装可全程采集压装力与压入位移数据，生成压装力位移曲线，实时判定压装过程中是否存在工件卡滞、零件漏装、压装到位尺寸超差等不良问题，压装力控制精度可控制在额定压力的百分之一以内，压入位移分辨率可达微米级，完全满足阀类密封组件压装对过盈量的严苛要求。压头部位配置快换接头，针对不同规格阀座、导向阀的压装接口，可快速更换对应仿形压头，压头与工件接触部位采用聚氨酯软质材料，

　　避免压装过程中刮伤阀件精加工配合面。输送线主体采用工业铝型材拼装框架，辊筒采用镀锌无动力辊筒，线体支撑腿配置可调节脚杯与脚轮，安装时可通过脚杯调整线体水平度，调整完成后锁止脚轮实现整机固定，线体侧边布置走线槽与气动管路槽，所有传感器线缆、伺服动力线缆、气管均沿槽内规整排布，避免现场管线杂乱引发的干涉故障。设备整体布局沿长度方向延展，压装主机的作业高度匹配人工操作的舒适作业区间，上下料端预留足够的操作空间，操作人员无需探身即可完成工件取放，压装作业区域外围可加装安全光栅与防护围挡，当人员肢体误入压装作业区间时设备立即触发停机，保障现场作业安全。从结构设计逻辑来看，整套设备将压装功能模块与输送流转模块做了分体式模块化设计，两个压装主机可根据工艺需求单独调整工位间距，输送线段也可根据车间场地长度做拼接延长，后续产线升级新增压装工序时，只需在预留工位位置加装第三套压装主机即可，无需对现有线体主体做大规模改动。顶升定位机构布置在输送线框架的横梁下方，采用薄型气缸驱动顶升板，顶升板上设置定位销与缓冲垫，托盘被顶起后缓冲垫可吸收压装过程的微量振动，避免刚性冲击损伤辊筒与线体框架。压装主机的滑台部位设置线性导轨导向，压头沿导轨做垂直上下运动，导轨侧方配置防尘折布，避免车间内的金属碎屑、粉尘进入导轨副造成滑动卡滞，伺服电缸尾部配置过载保护机构，当压装力超过设定阈值时立即触发回退，防止压坏工件或者损坏压装执行部件。

　　设备的安装边界需在车间地面预留对应长度的长条状安装区域，区域上方预留压装主机的维护吊装空间，线体侧边预留不少于半米的维护通道，方便操作人员日常更换压头、检修顶升气缸、清理辊筒表面残留碎屑。在实际生产场景中，该设备可替代传统人工手动压力机的作业模式，消除人工压装力度不稳定、压装深度无法量化管控的问题，所有压装过程数据可同步上传至车间MES系统，实现每一件阀类产品压装工序的质量追溯，针对多品种小批量的阀类生产场景，换型时仅需更换对应压头、调用预设的压装参数程序即可快速完成生产切换，无需对机械结构做复杂调整。线体两端的接驳位可根据需求加装扫码枪，工件托盘进入压装工位前先扫码识别产品型号，设备自动调用对应型号的压装压力、压装深度、保压时间参数，避免人工选错程序引发的批量压装报废问题。
