四旋翼无人机整机结构装配设计方案

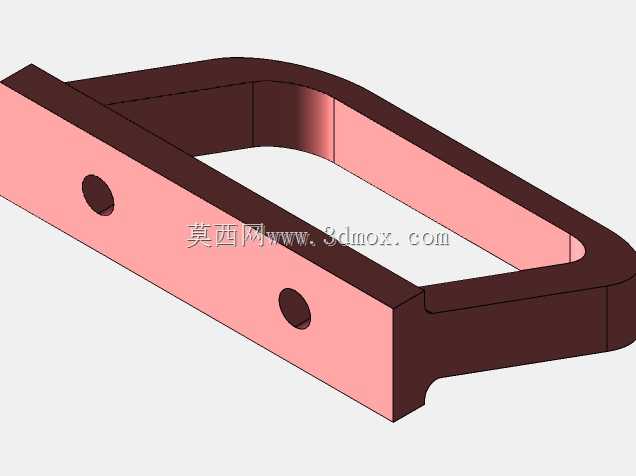

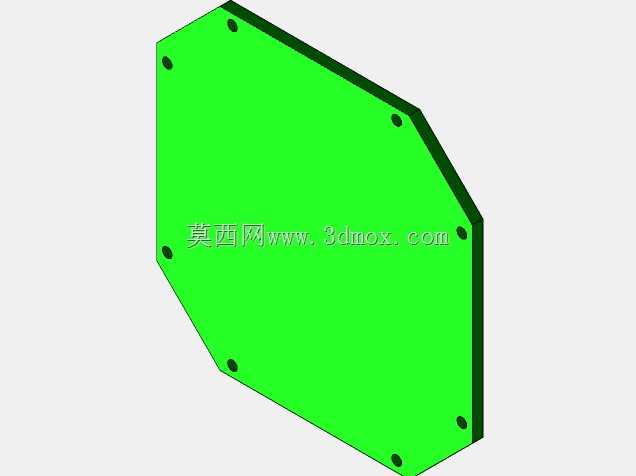

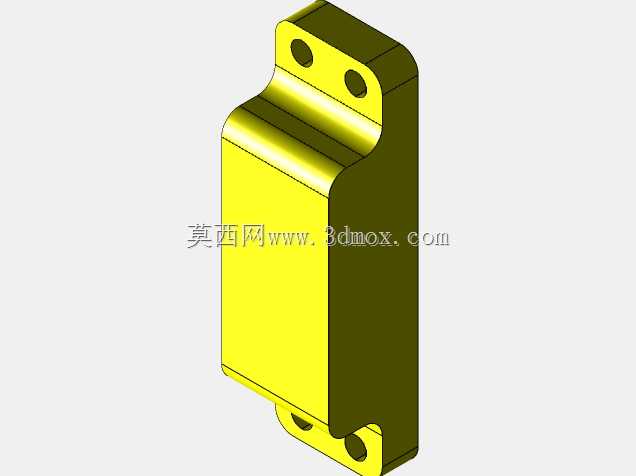

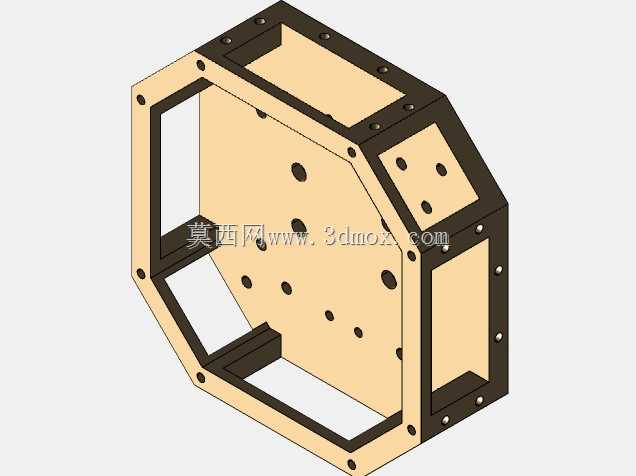

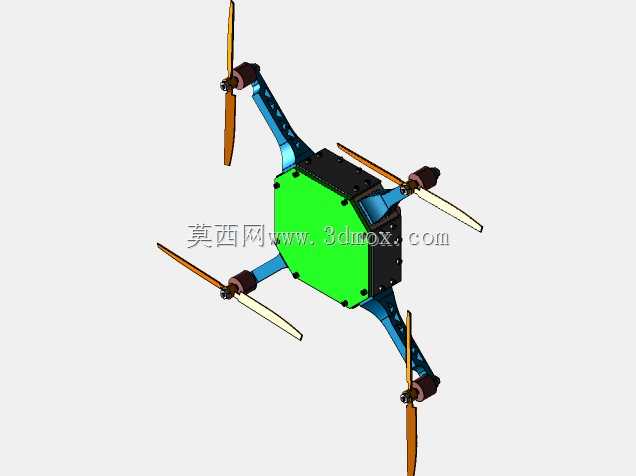

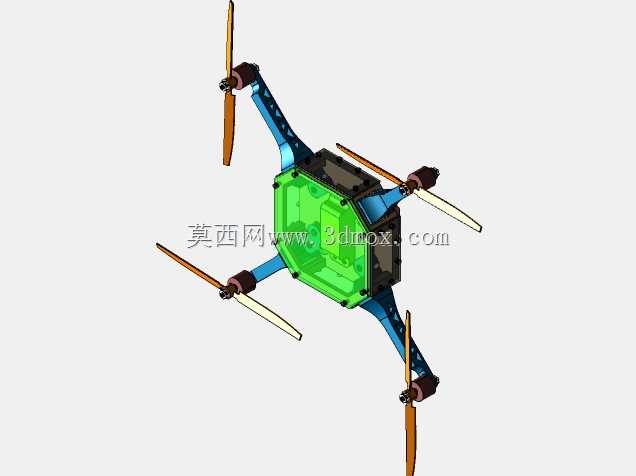

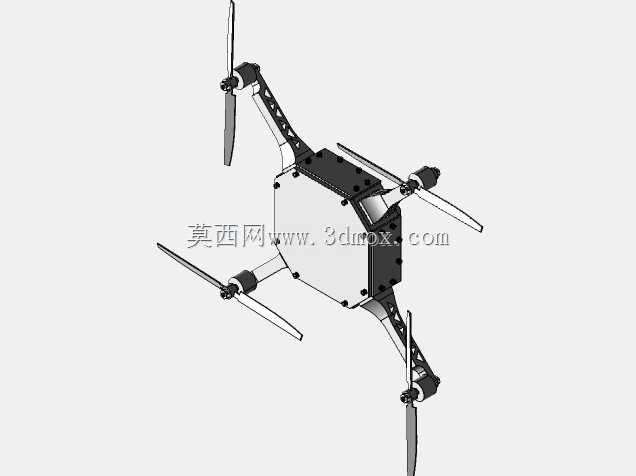

　　这套四旋翼无人机的结构装配方案，核心围绕低空作业场景的实际使用需求展开，在结构布局上充分考虑了户外作业时的抗冲击性与维护便捷性。整机采用中心舱体向外延伸机臂的经典布局，中心舱作为核心承载区域，预留了飞控板、电池、信号接收模块的安装空间，舱体上下盖采用快拆卡扣配合密封胶条的设计，既可以在日常检修时快速打开舱体调整内部元件布局，也能在小雨或者多尘的作业环境下阻挡外界杂物侵入核心电路区域，避免元件短路或者积灰影响传感精度。

　　四根机臂采用对称式分布设计，每根机臂与中心舱的连接位置都做了加强筋过渡处理，机臂内部预留了电调与电机连线的走线槽，所有线材都可以隐藏在机臂腔体内部，既避免飞行过程中线材晃动产生的风阻，也能防止线材被旋翼剐蹭或者被外界障碍物勾挂引发故障。机臂末端的电机安装座设计了可微调的安装基准面，装配时可以根据电机的实际公差调整安装角度，保证每台电机的输出轴都处于垂直于水平面的状态，降低飞行过程中的姿态修正功耗，提升悬停状态下的稳定性。

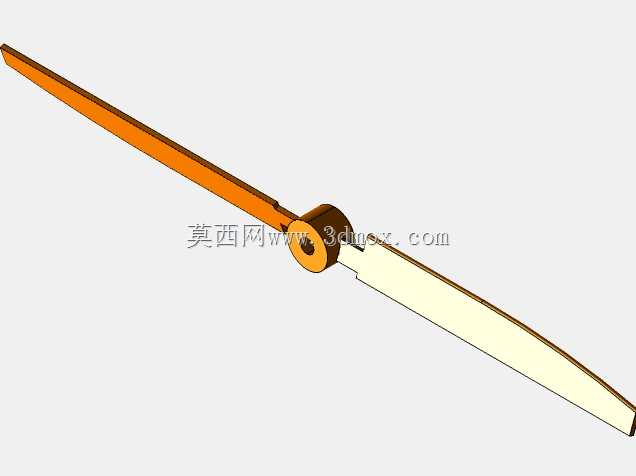

　　旋翼部分采用两叶螺旋桨设计，相邻机臂的螺旋桨采用正反桨配对的布局，抵消旋翼旋转产生的反扭矩，桨夹与电机输出轴的配合位置设计了防松卡槽，配合锁紧螺母可以避免高速旋转时桨叶松脱。从安装边界来看，整机展开状态下旋翼旋转形成的圆周直径控制在合理范围内，既保证了足够的升力冗余，也能适配常规的便携收纳包尺寸，机臂与中心舱的连接位置预留了快拆接口，不需要额外工具就可以将四根机臂拆下，拆分后整体体积可以缩小60%以上，方便外场作业时携带转运。

　　在结构强度设计上，机臂采用高强度工程塑料一体注塑成型，中心舱框架采用轻量化铝合金嵌件加强，在保证整体结构刚度的前提下尽可能降低自重，预留的载荷安装位可以根据不同作业需求挂载航拍云台、小型抛投装置或者环境监测传感器，适配航拍摄影、农田巡检、电力线路巡查等多种低空作业场景。装配过程中所有连接位置都设计了定位止口，不需要复杂的工装夹具就可以完成整机的精准装配，各部件的公差配合经过反复校核，装配后不会出现虚位晃动的问题，长时间飞行也不会因为结构共振导致紧固件松动。
