环形输送线机器人拾取上下料工作站

　　这套工作站围绕工件在多工位之间的自动拾取、转位和放置展开，主体由六轴工业机器人、环形托盘输送线、前端辊筒输送台、后置定位工作台以及封闭柜体组成。现场布局更适合小件机加工、装配检测或包装前整理环节：工件随托盘沿弧形输送线依次进入机器人可达范围，机器人末端执行器完成抓取后，将工件转移到直线输送段或定位工装上，后续再由人工或其他专机进行加工、检测、装箱。

　　从结构布置看，环形输送线采用弧形走向，能够在有限占地内延长工件缓存距离。线体上布置多个带定位轮廓的托盘，每个托盘对应一个待处理工件位，托盘表面预留凹槽或定位边，便于工件在输送过程中保持姿态稳定。弧形段两端设置较高的挡板或护罩，一方面限制工件越位，另一方面为外围安全防护提供安装基础。机器人布置在环形线内侧靠近直线输送台的位置，这种居中取放方式可以缩短臂展需求，使机器人对环形线上多个托盘位和后方工作台都保持较好的可达性。

　　机器人本体选用中小负载六轴机型，模型中对应约20公斤级臂展规格，适合金属小件、塑料件、盒装件或轻型工装的搬运。末端配置夹取式执行器，夹爪附近设置检测与缓冲结构，抓取时可通过下压、贴合或侧向夹持确认工件位置。六轴关节的姿态自由度较高，在环形托盘与水平输送台之间转移工件时，能够完成抬升、旋转、避让和下放等复合动作，不必要求来料姿态与目标工位完全一致。

　　直线输送部分分为辊筒输送台和定位工作台两段。辊筒台采用密集辊筒支撑，适合托盘、板件或箱体类工件沿水平方向移动，支腿底部设置可调脚杯，用于现场调平并补偿地面误差。工作台框架由方管焊接或型材装配而成，下部设置柜门和内部安装空间，可容纳控制阀、端子排、驱动器或气源处理元件。台面预留机器人落料、定位夹具和传感器安装位置，边缘设置挡边，防止工件在转移过程中滑出。

　　设计时需要重点校核机器人工作包络与输送线高度的匹配关系。环形线托盘高度、辊筒输送面高度和机器人底座高度应共同纳入 reach 分析，避免机器人在远端取件时出现腕部伸展极限或肘部干涉。夹爪下行取件时，末端与托盘凹槽之间要保留足够的安全间隙；工件提升后，轨迹应高于托盘挡边和相邻工件，旋转过程中还要避开弧形护罩。对于多托盘连续作业场景，可在环形线上设置停止位和检测位，使托盘在机器人抓取区精确定位，减少视觉或机械找正带来的节拍波动。

　　安装边界方面，工作站整体呈弧形线体加直线台的组合形态，机器人位于中部，设备前方需要保留操作人员上下料、清理卡料和维护夹爪的通道；后部柜体侧应留出柜门开启距离，便于电气元件检修。辊筒台与定位工作台之间通过高度一致的输送面衔接，若接入现有产线，可按来料方向调整接驳口位置。设备底部支撑点应落在平整硬化地面上，机器人底座区域建议加强固定，以承受高速启停和臂部摆动产生的倾覆力矩。

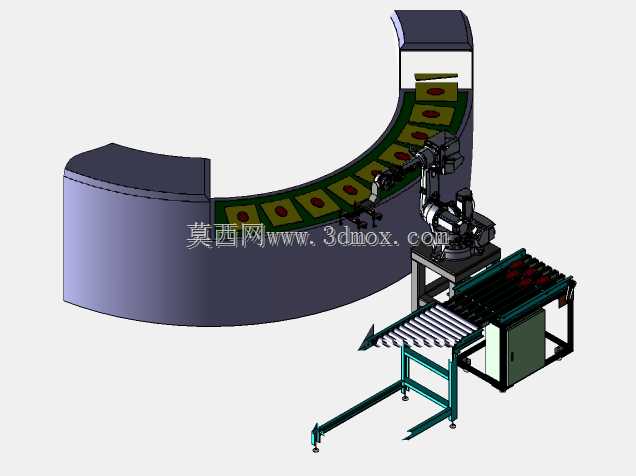

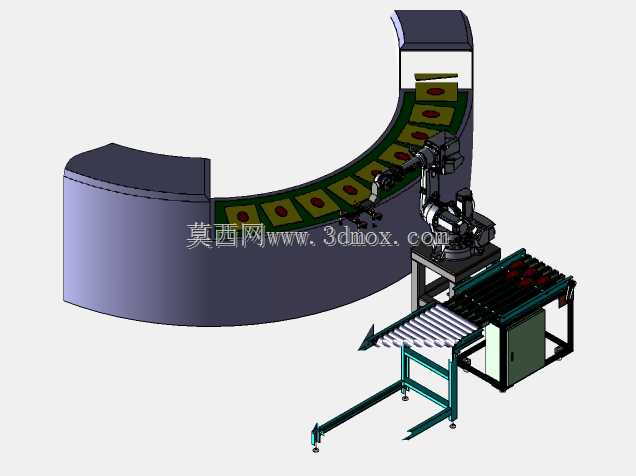

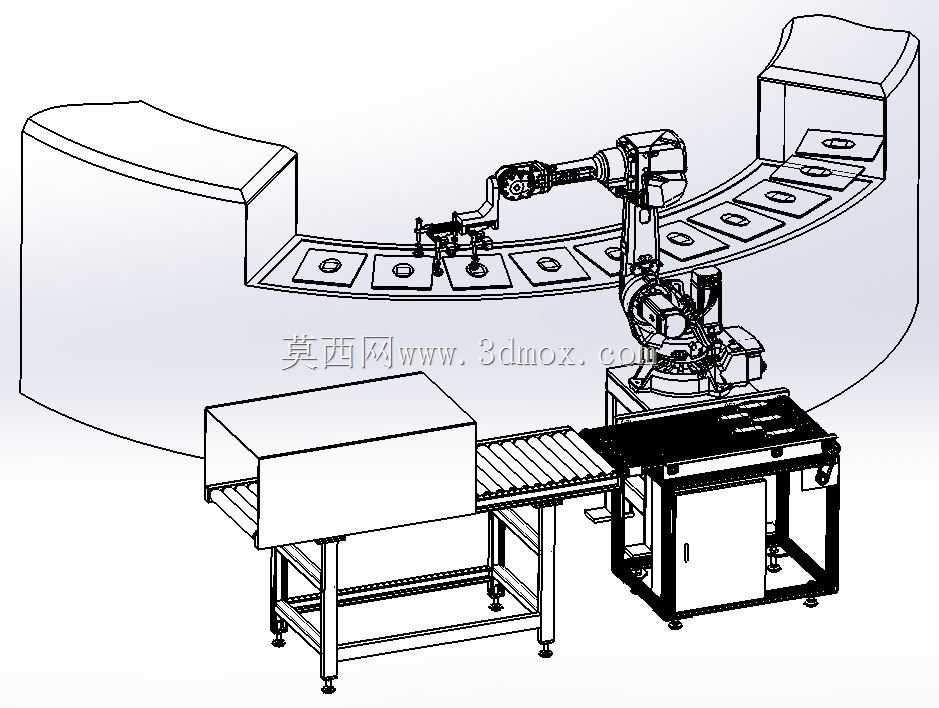

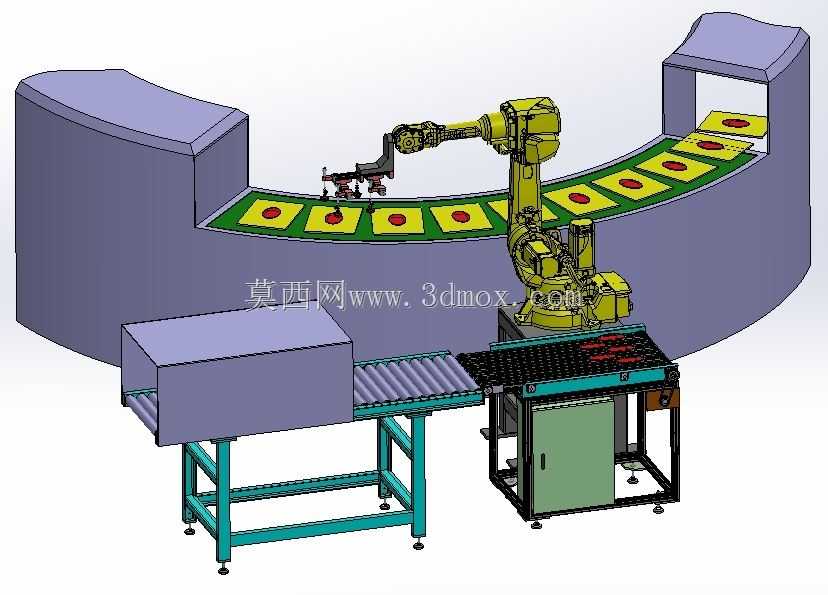

　　从建模细节看，弧形输送线的导轨、托盘阵列、机器人关节、夹爪、辊筒、机架支腿、脚杯、柜门和台面挡边均有明确表达，能够用于方案评审、布局干涉检查和节拍模拟。结构上没有把机器人孤立放置，而是将拾取动作与输送缓存、定位转移、维护空间结合在一起，较完整地呈现了自动化工位从待料、取件、转位到放料的工作逻辑。
