GTn型参数化同步带轮传动构件

　　在自动化输送线、小型精密机床进给轴、桌面级数控设备以及包装机械的间歇传动工位中，同步带轮承担着把旋转运动无滑差传递到执行端的核心作用。这套GTn齿形带轮采用两侧挡边夹持带体的结构形式，轮体中部加工出与GTn型同步带啮合的周向齿槽，齿形轮廓按照带齿的啮合轨迹做参数化约束，当设计人员调整齿数、节距、带宽、轴孔直径这些驱动参数时，整个轮体的齿槽分布、挡边外径、轮毂长度都会同步更新，不需要逐齿重新绘制草图，非常适合系列化传动方案快速选型出图。

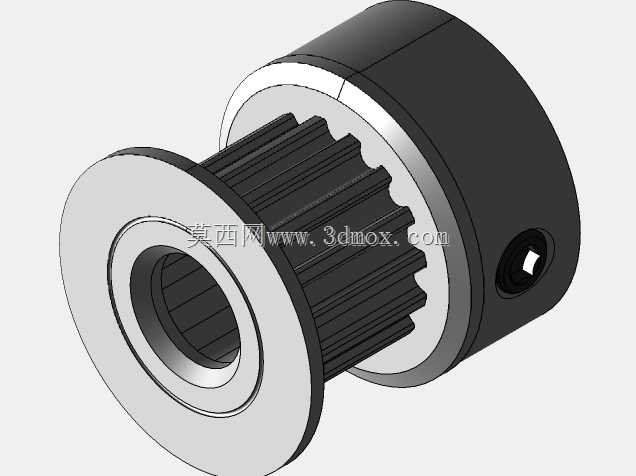

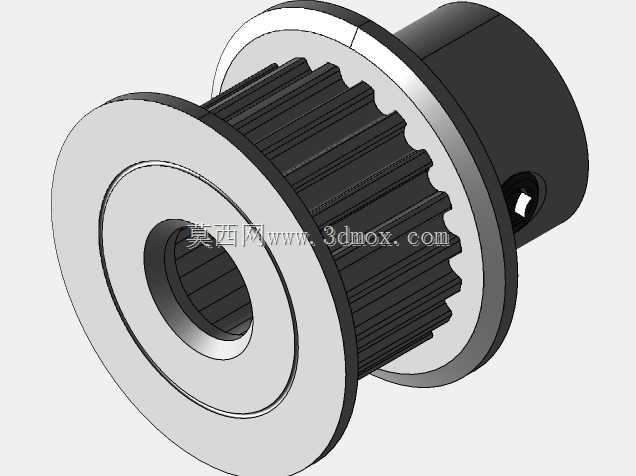

　　从实际装配边界来看，带轮的轴向空间由三部分组成：中间啮合段的宽度要比所选同步带的标称宽度多出单侧0.5到1毫米的避让间隙，避免带体在运行跑偏时直接摩擦两侧挡边内侧；两侧圆形挡边的外径高出齿顶圆2到3毫米，既能够在皮带出现小幅轴向窜动时起到限位导向作用，又不会因为挡边过高额外占用径向安装空间。轮毂部分向单侧延伸出足够的轴向长度，用来布置紧定螺钉的锁紧孔，图中可以看到轮毂圆柱面上加工出径向螺纹孔，装配时内六角紧定螺钉顶在传动轴的键平面或者凹坑上，就能限制带轮与轴之间的周向相对转动，这种锁紧方式在轻载、中小扭矩的传动场景里装配拆卸都很方便，不需要额外加工复杂的胀紧结构。

　　内孔是整个零件的安装基准，设计时孔与传动轴采用过渡配合，孔的端面和轴肩贴合来确定轴向位置，齿圈部分的同轴度、两端挡边的端面跳动都要以内孔轴线为基准标注形位公差，保证皮带运转时齿面受力均匀，不会出现局部齿尖过早磨损的问题。轮齿的齿槽底部留出合理的圆角，避免热处理或者切削加工时在齿根位置产生应力集中，齿侧的啮合间隙控制在带体可以顺利啮入啮出的范围，间隙过小会在高速运转时出现干涉噪音，间隙过大则会丢失同步传动的精度，在进给定位要求较高的工位上还会反向放大传动误差。

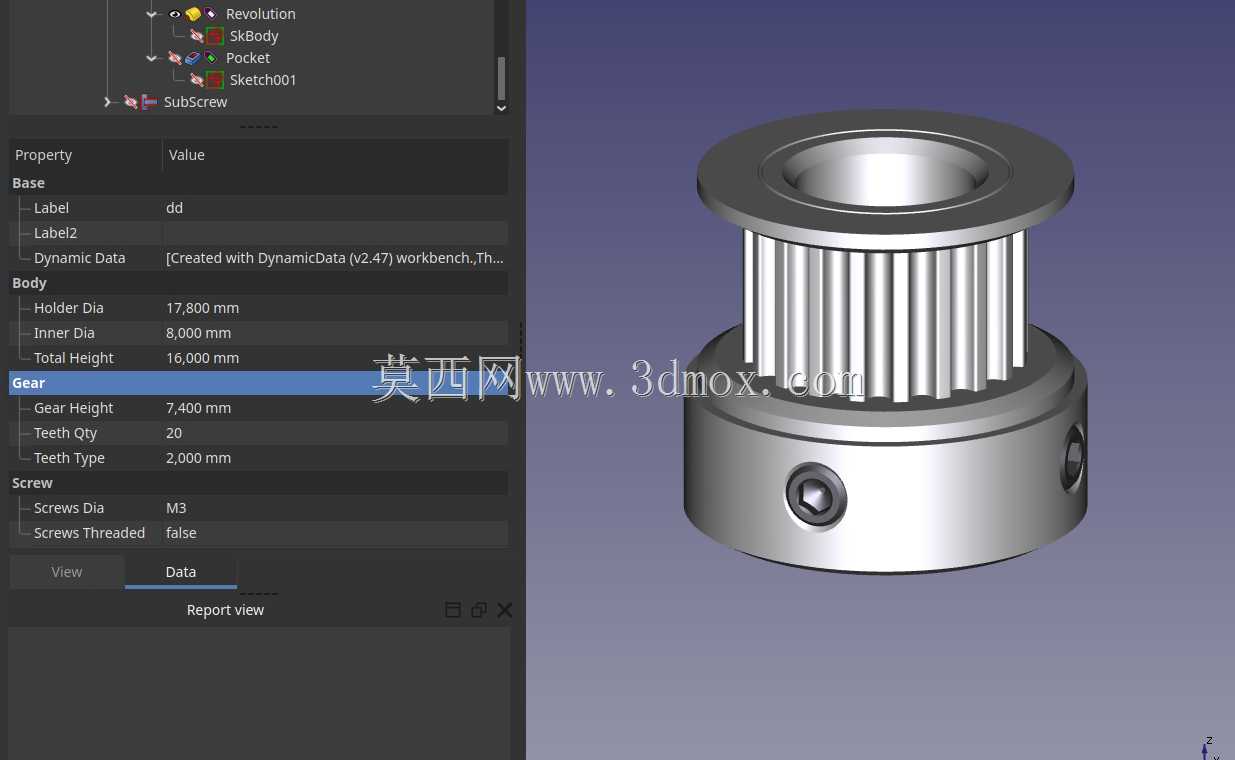

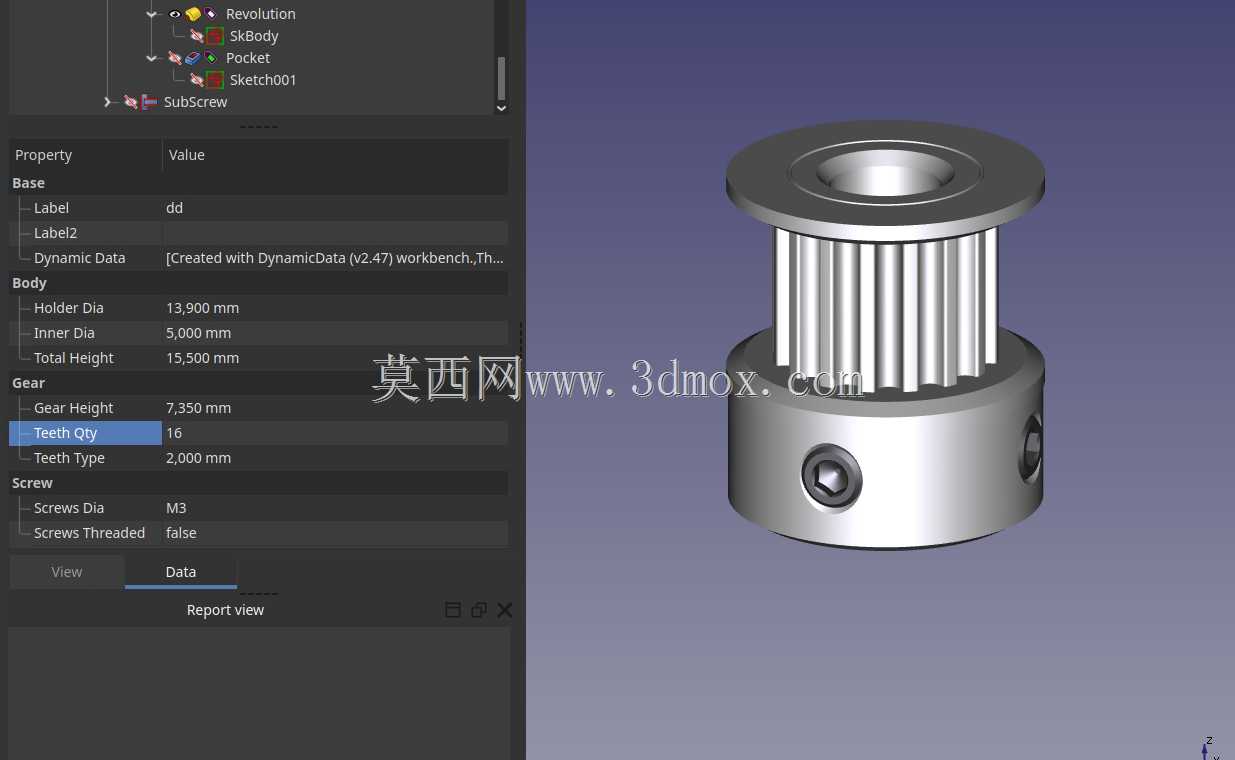

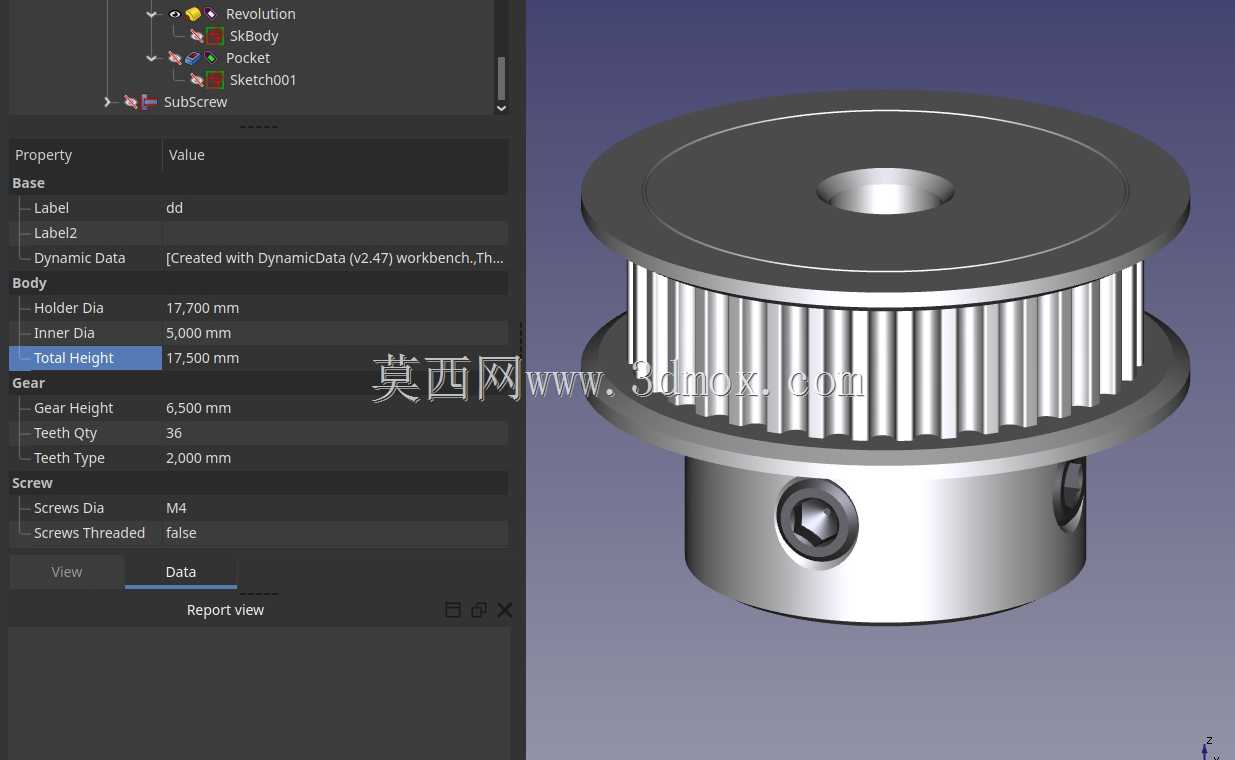

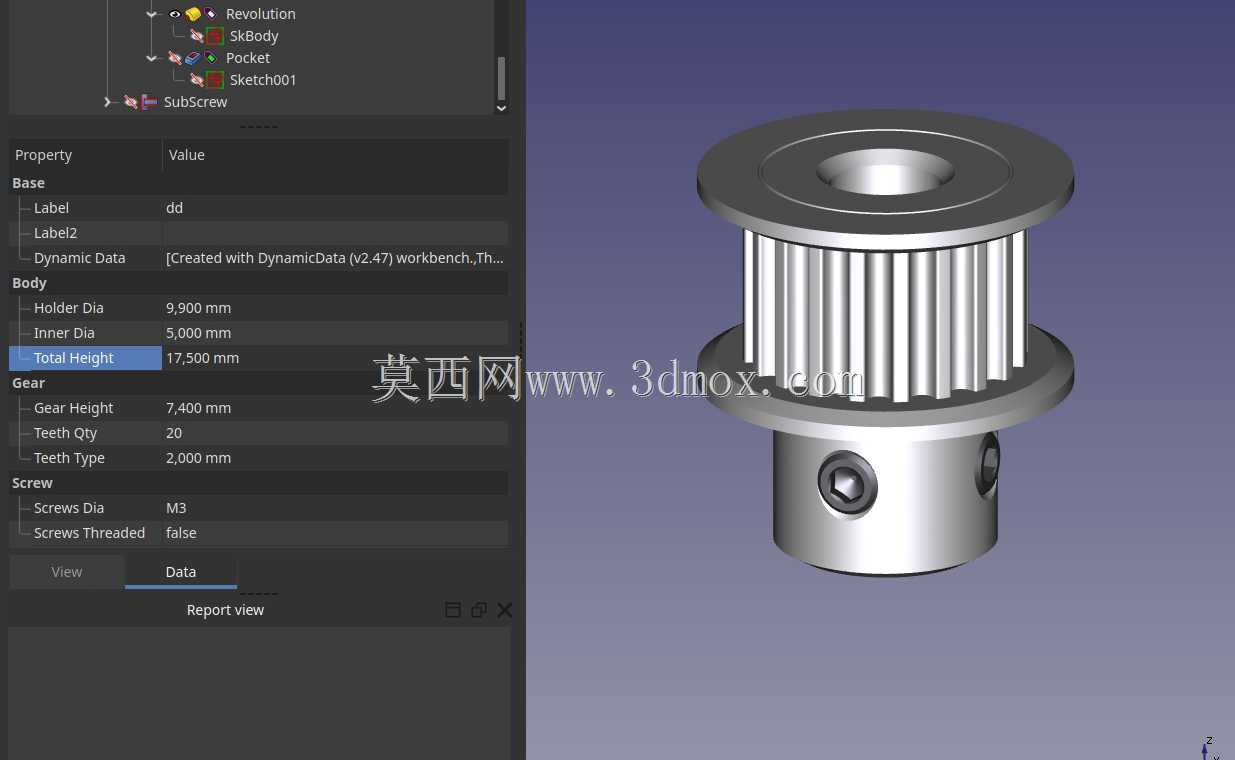

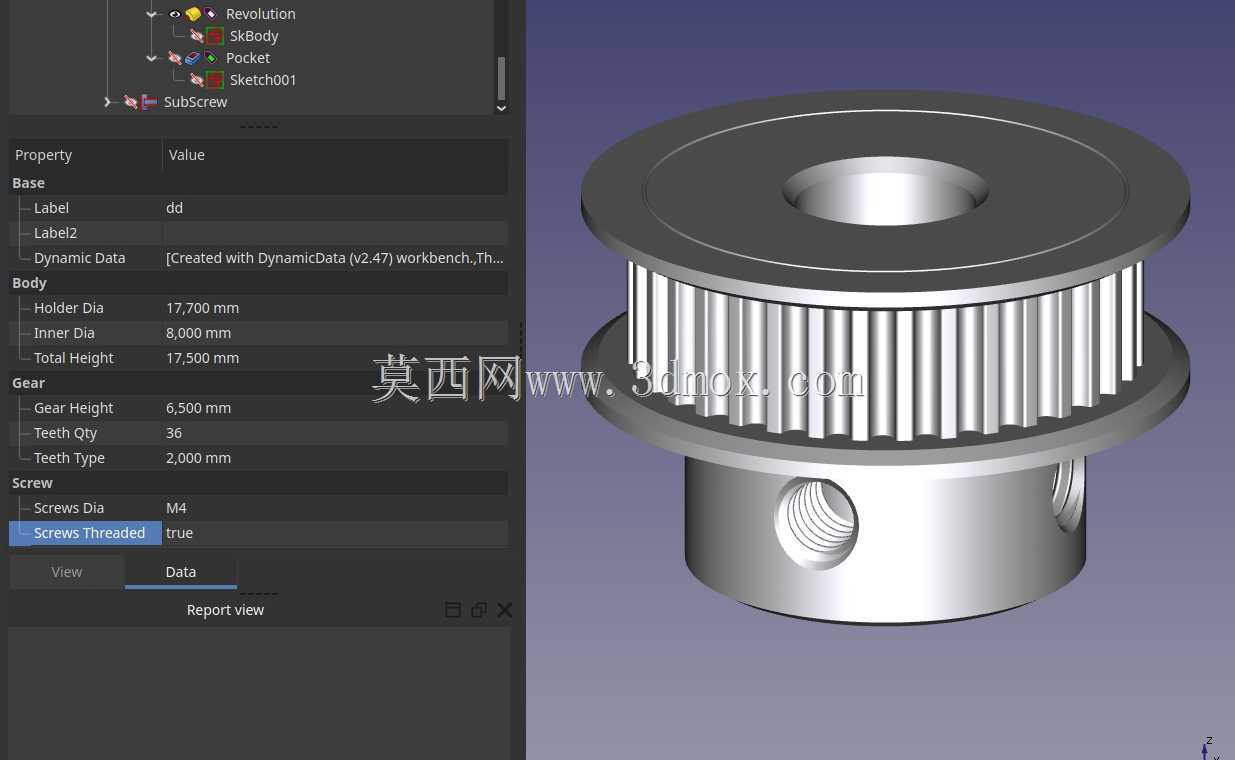

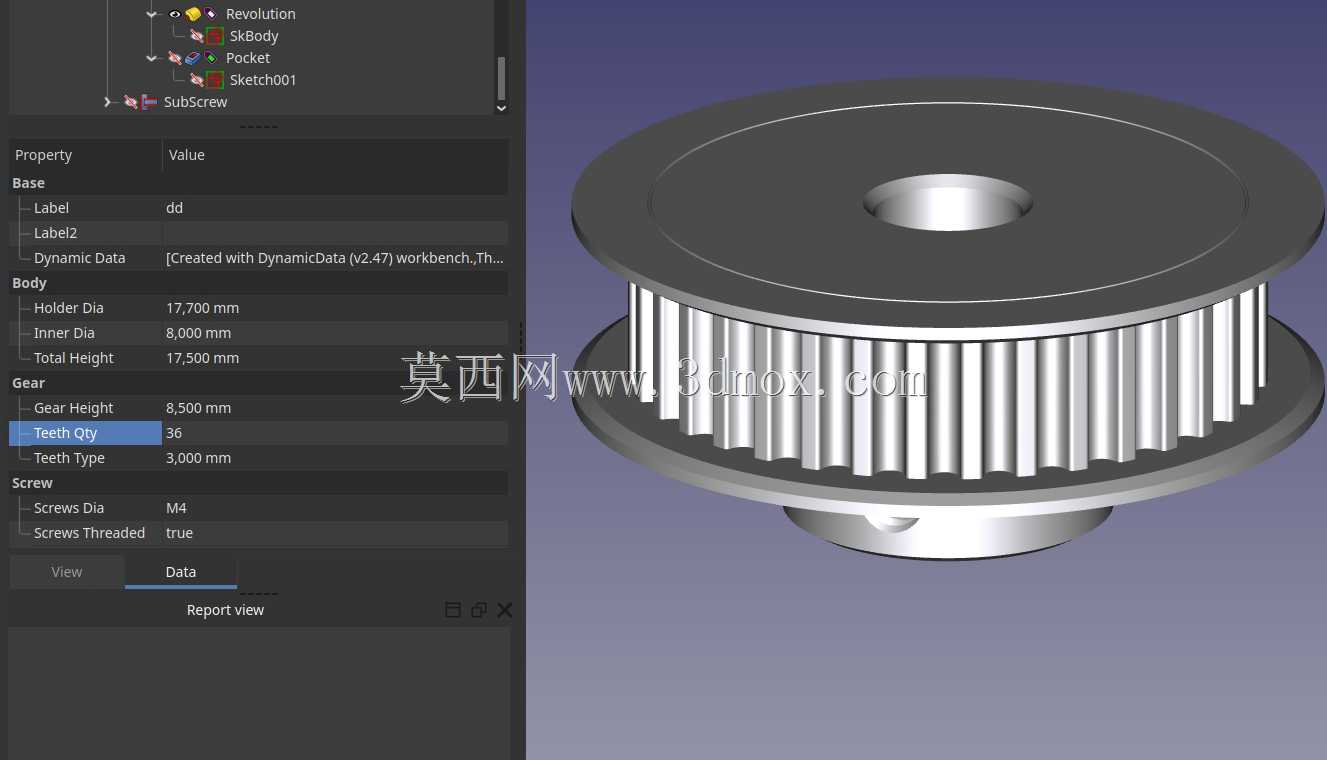

　　建模过程中先绘制带轮的轴向回转剖面，通过旋转特征生成轮毂、挡边和齿坯的基础实体，再用单个齿槽的截面草图沿圆周方向阵列，阵列的数量直接和齿数参数绑定，后续修改齿数时阵列实例自动重算。紧定螺钉孔采用异型孔向导特征生成，螺纹深度和光孔深度都关联轮毂壁厚参数，防止孔钻通之后蹭到同步带内侧。参数化体系里还把节圆直径、齿顶圆直径、挡边外径这些关键尺寸用方程式关联到齿形节距和齿数上，新人选型时只需要输入传动比要求对应的齿数、适配的带宽和安装轴径，就能立刻生成符合加工要求的完整三维实体，工程图里的尺寸标注、剖视图也会随之刷新，大幅减少系列产品重复建模的工作量。

　　现场使用时这类带轮常配对安装在驱动电机输出轴和从动辊筒轴上，张紧轮布置在松边一侧调整皮带预紧力，挡边结构在中心距较长、皮带容易跑偏的水平输送工况下优势尤其明显，不需要额外加装皮带导向附件就能约束带体的轴向位置。GTn齿形相比传统梯形齿同步带，齿面啮合的接触面积更大，传动时的应力分布更平缓，在高速往复运动的3C检测设备、木工雕刻机进给轴里能降低啮合冲击，延长皮带和带轮的整体使用寿命。
