充电式便携Gyver氛围露营灯结构

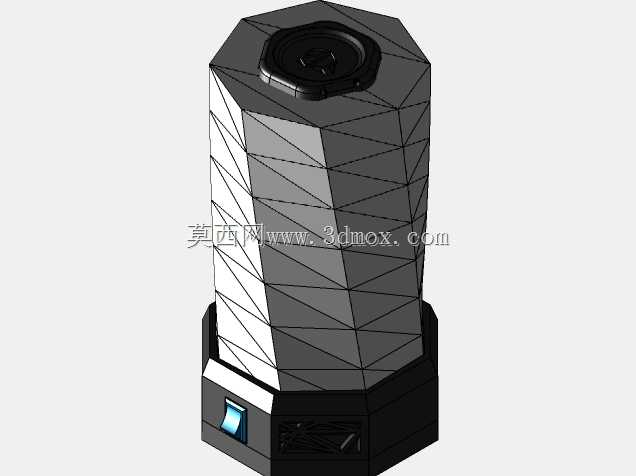

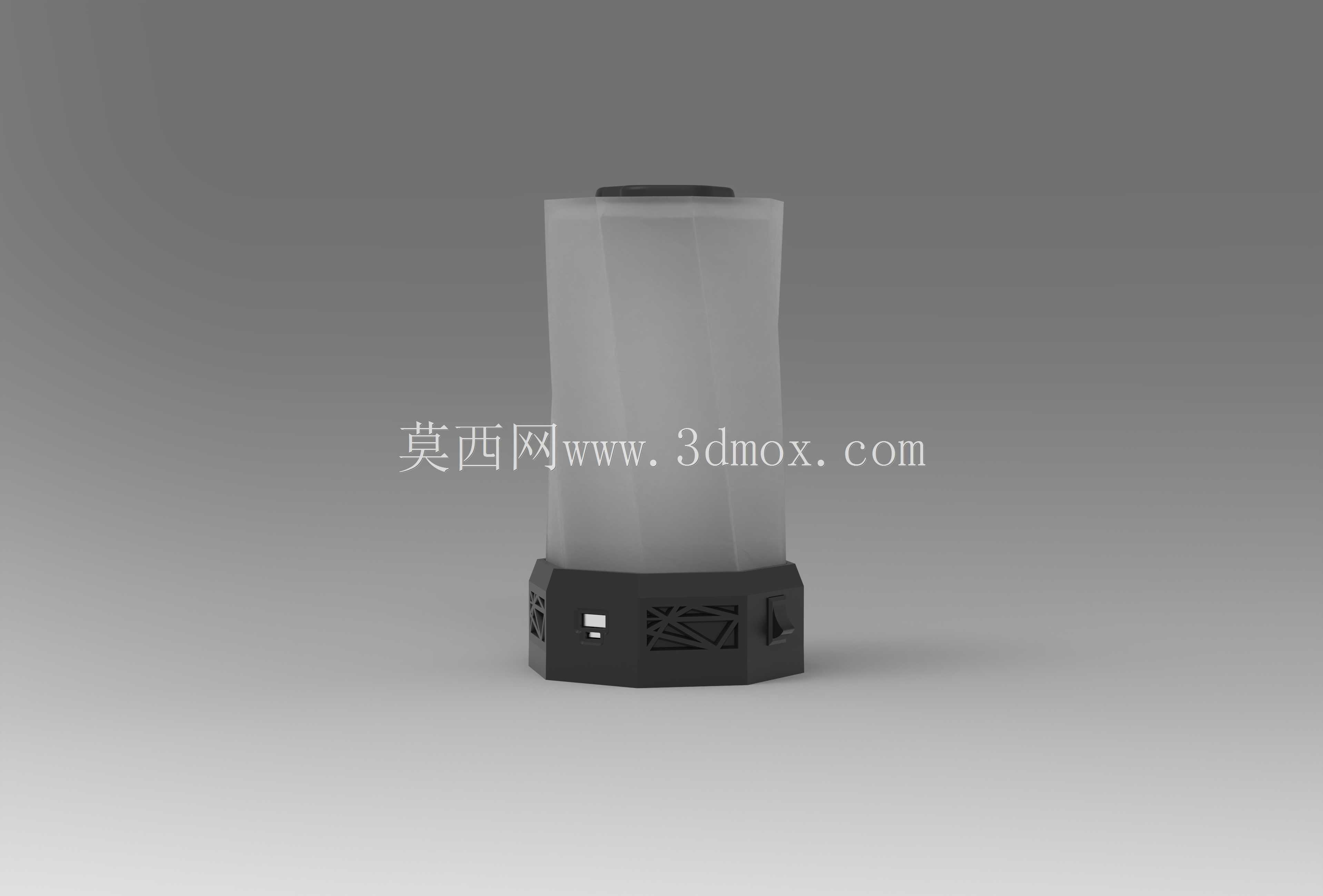

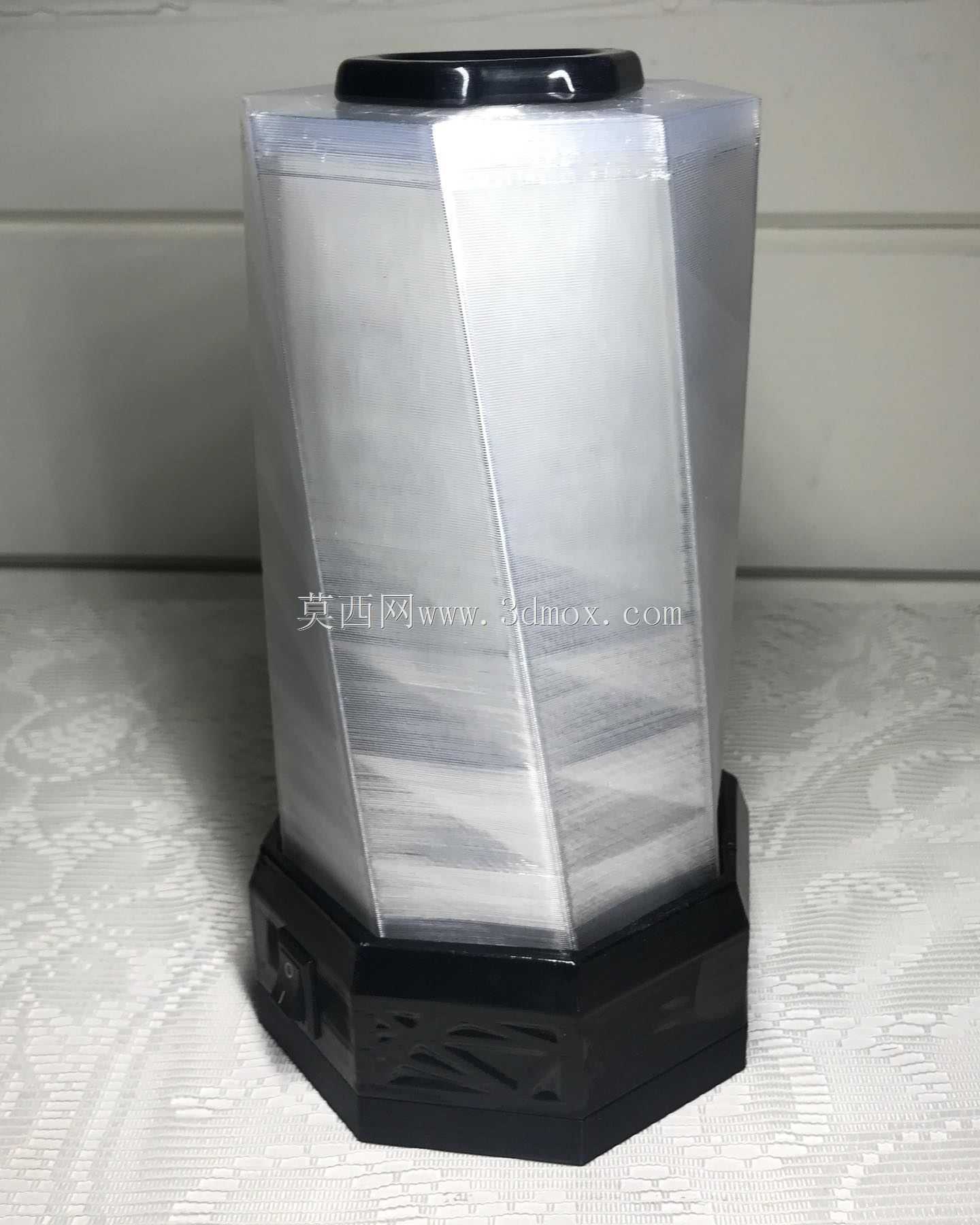

　　该结构围绕户外临时照明、桌面氛围补光和小范围检修照明等使用场景展开，整体采用立式圆柱布局，下部为电池与控制组件承载底座，上部为半透明柔光罩，能够在无固定市电接口的工位、帐篷、夜间临时作业点或展示区域提供连续漫射照明。底座承担整机重量、电池容纳、接口布置和开关操作等功能，外形采用多边形收边处理，既减少圆柱件在平面上滚动的风险，也为侧面按键、充电接口和散热开槽预留了足够的安装面。柔光罩与底座之间通过轴向配合形成稳定连接，罩体承担光线扩散作用，使内部光源发出的光束不直接外露，而是经过半透明材料均匀散射，降低局部眩光，适合近距离使用。

　　从实际用途看，这类灯具并不追求远距离投射，而是强调可移动、可脱离线缆、摆放稳定和光线柔和。底座内部需要预留电池仓、电路板固定位、导线走向和充电接口空间，外部侧壁设置控制按键与充电口，使用者无需拆解灯具即可完成开关、模式切换和补电操作。底座下缘的几何切面增加了放置接触面积，在帐篷桌面、设备检修平台、车内储物板等不完全平整的表面上也能保持较好的直立稳定性。顶部设置较小的端盖结构，可用于柔光罩轴向限位，也为后续增加挂环、提手或吊装附件保留接口可能性。

　　建模时需要重点处理底座与灯罩的装配边界。底座外径应略大于或等于灯罩下端配合区，配合段不宜过长，既要保证插拔或旋转装配时具有导向性，又要避免塑料件公差累积造成装配困难。灯罩壁厚需兼顾透光效果与结构刚度，过薄会在按压时产生明显变形，过厚则会降低光线扩散效率并增加材料占用。底座内部电池仓应与外形侧壁保留安全间距，仓体周围设置筋位，用于限制电池晃动并分散跌落冲击；电路板固定柱位置应避开电池拆装路径，接线区域留出弯折半径，防止导线被上下配合面夹伤。

　　侧面功能区的布置遵循操作便利性原则。充电接口位于底座低位侧壁时，需要考虑接口周边沉台和防尘空间，接口外轮廓不能突出到底座支承面以下；按键区域应与内部开关位置对齐，按键帽与外壳之间保留活动间隙，同时通过限位结构防止按键脱落。底座表面的开槽不仅承担外观识别作用，也可作为被动散热和声音透出通道，槽孔宽度需要结合内部元件尺寸控制，避免异物直接接触电路板。若用于多尘或潮湿环境，可在后续改型中增加密封胶圈、接口防水塞和灯罩接缝挡边。

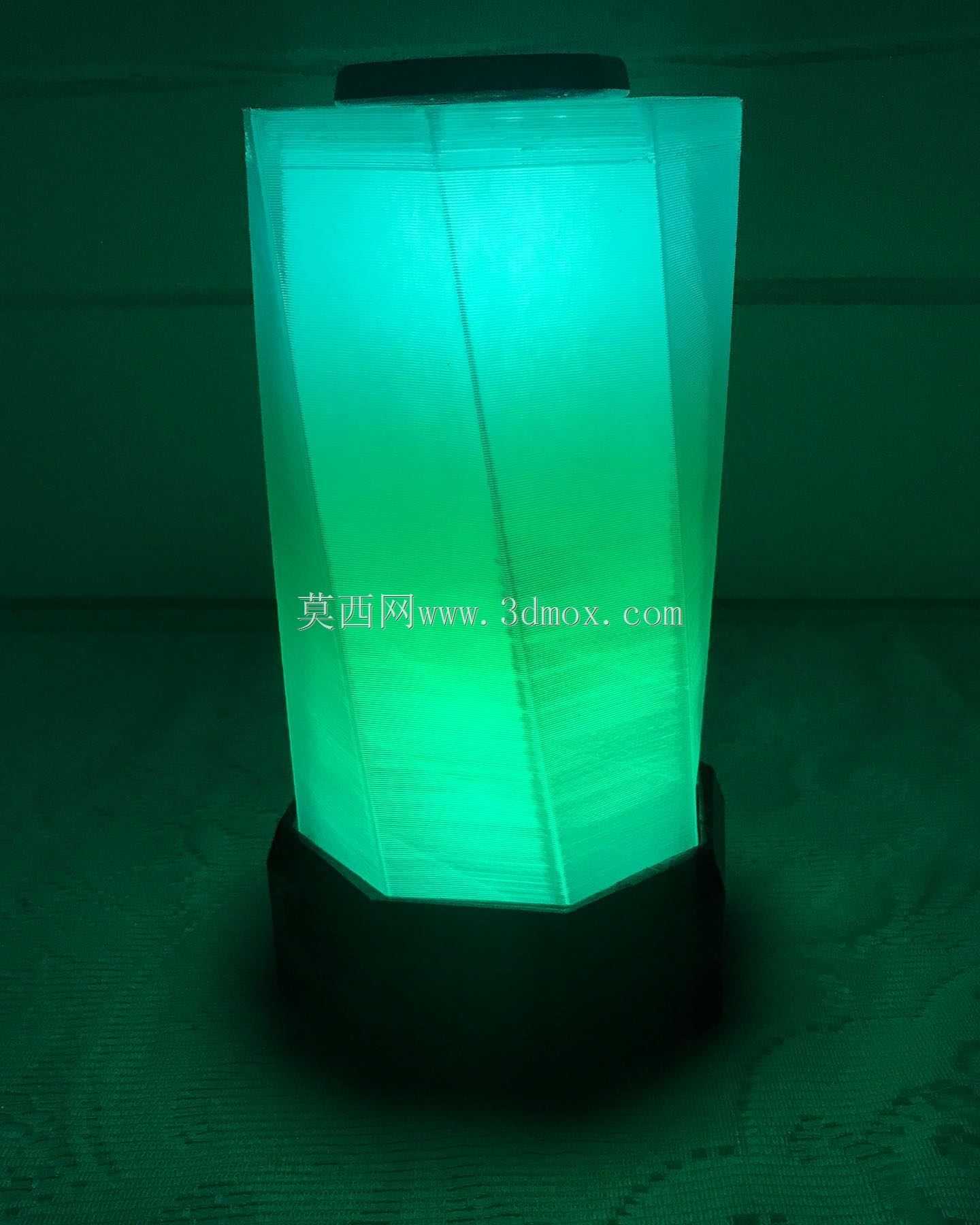

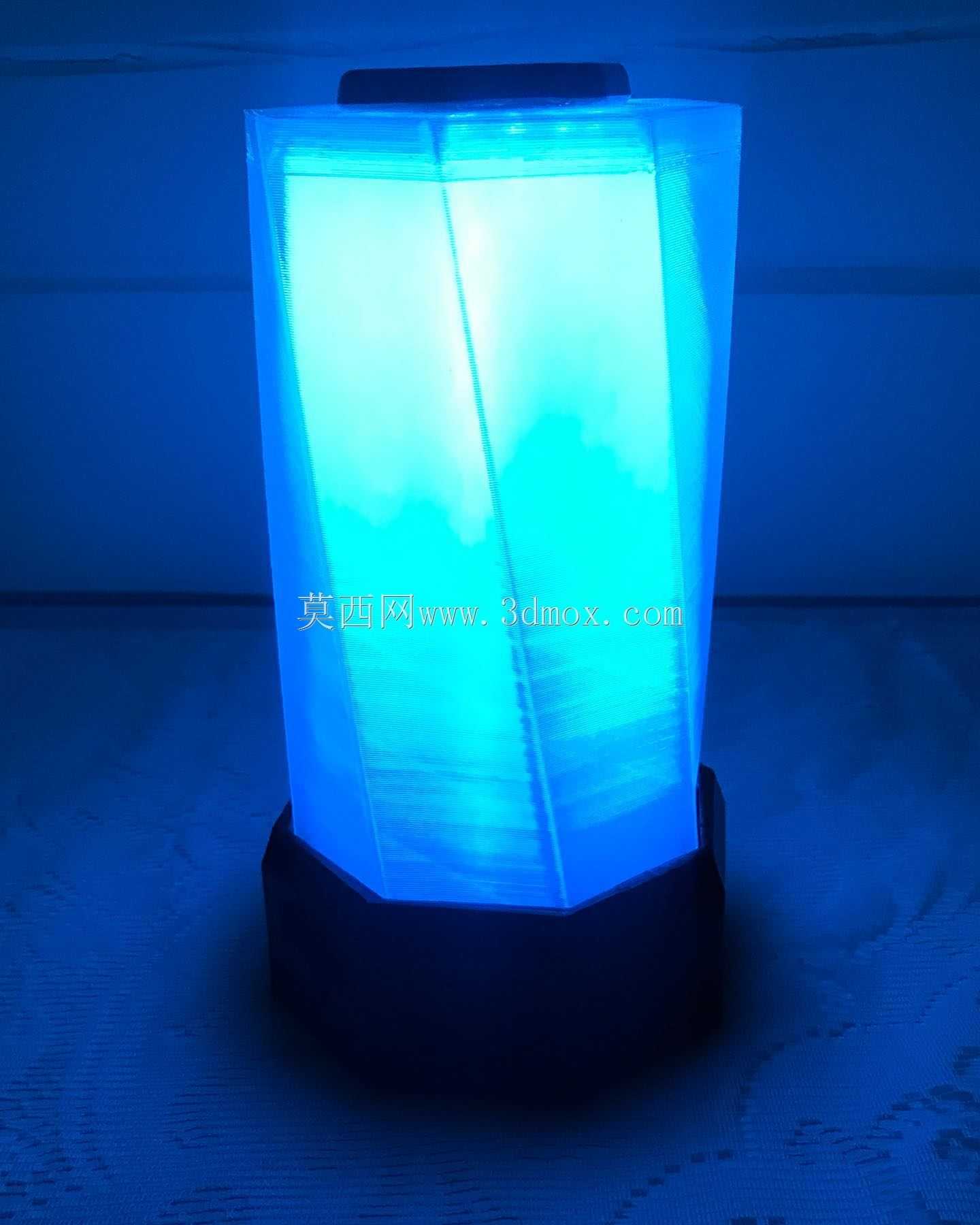

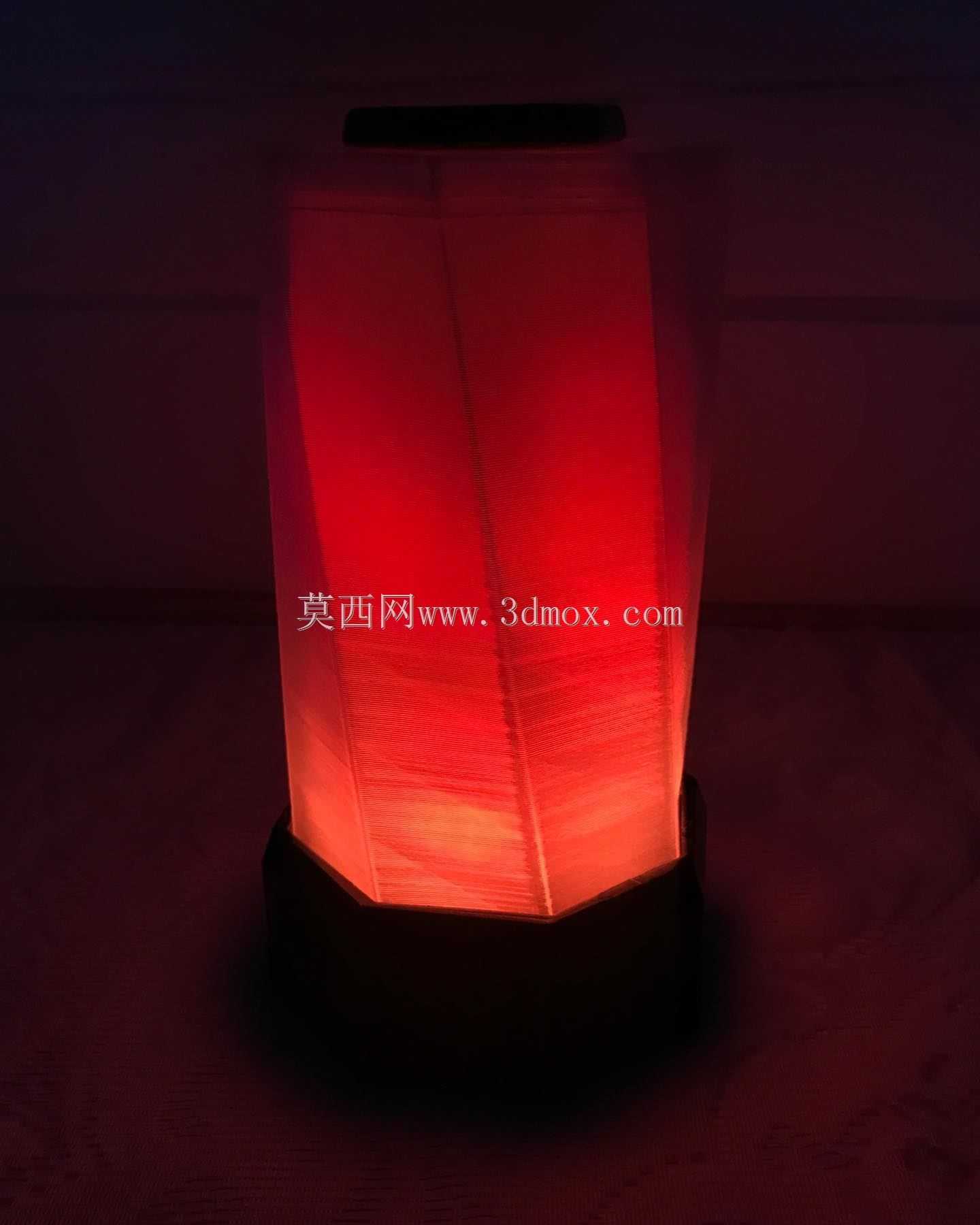

　　光学部分的设计思路是将点光源或灯板隐藏在柔光罩内部，通过罩体材料的漫透射特性形成柱状发光面。灯罩高度决定主要发光区域，高度过小会使光线集中在底座附近，照射范围受限；高度过大则会提高整机重心，并使底座抗倾覆能力下降。底座多边形外形与圆柱灯罩形成明确的视觉分区，下部深色结构负责承载和操控，上部浅色罩体负责发光，这种分区也便于在样机阶段分别验证电气装配与光学效果。

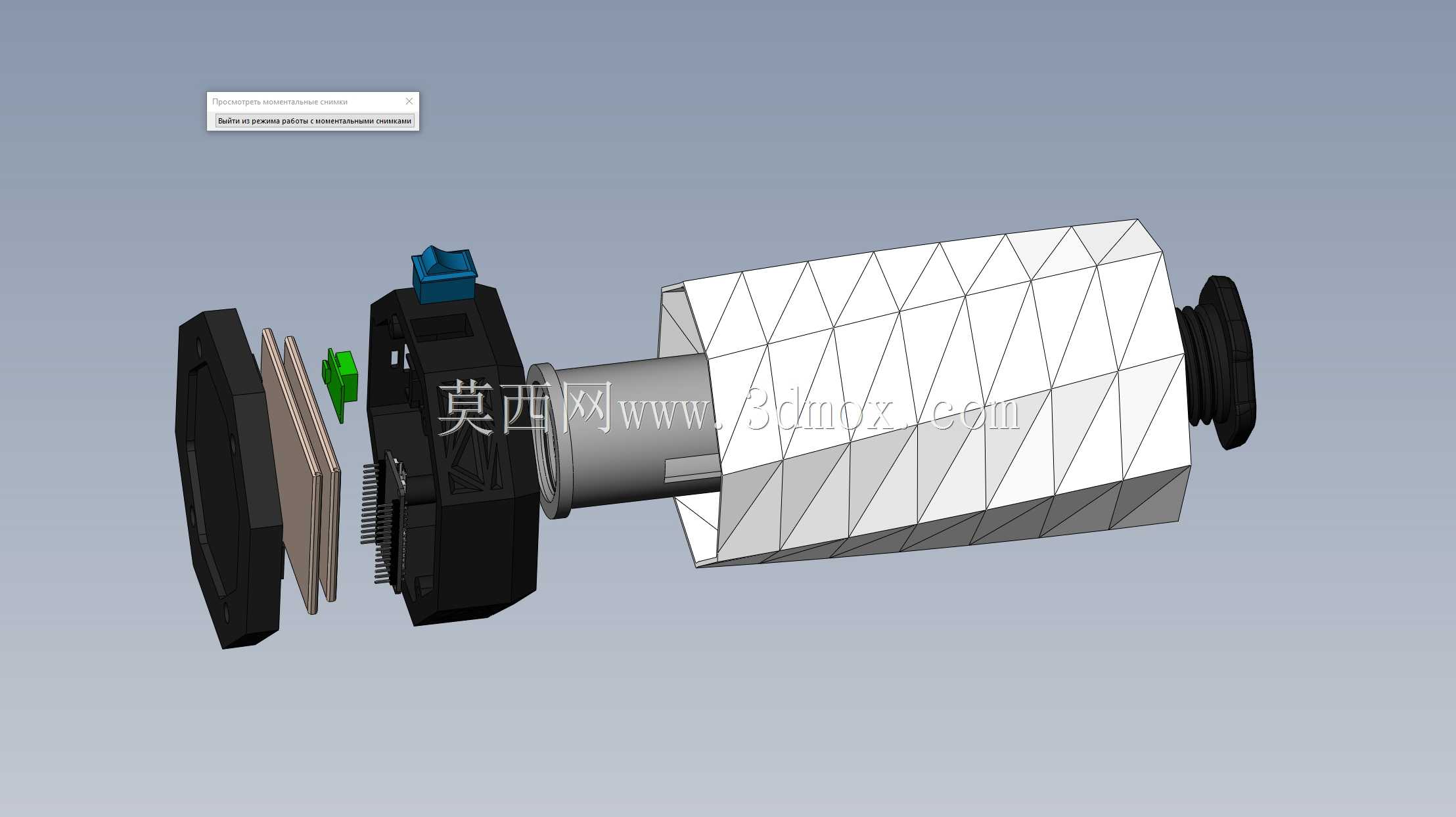

　　安装与摆放边界方面，整机以直立放置为主，底座外接投影面即为主要占地边界，设计时应保证电池、灯板和重心尽量靠近下部，减少侧向触碰后的倾倒概率。若需要悬挂使用，顶部端盖应能承受整机重量，并与灯罩、底座形成连续传力路径，不能仅依靠薄型罩体承拉。底座内部各元件按从下到上的顺序装配，电池优先贴近底面，控制板位于电池上方或侧方，光源板位于罩体下部中心位置，导线沿内壁筋位固定。维修拆解时，灯罩、端盖和底座之间的配合关系应清晰，避免出现必须破坏外壳才能取出电池的结构。

　　在结构细化过程中，还需要关注塑料件成型工艺。底座侧壁的开孔、加强筋和螺钉柱应避免局部壁厚突变，多边形转角处设置圆角以降低应力集中；灯罩外表面保持连续光滑，不宜布置突兀的卡扣痕迹，以免影响发光均匀性。电池仓盖若采用可拆卸方案，应设置扣位与防呆方向，保证反复拆装后仍能定位。整体结构没有复杂传动机构，设计难点集中在空间紧凑布置、上下件装配、光源漫射效果、供电安全和便携耐久性之间的平衡，适合作为小型充电照明器具的结构参考，也可用于验证3D打印外壳、小批量定制灯具和户外照明产品的样机开发。
